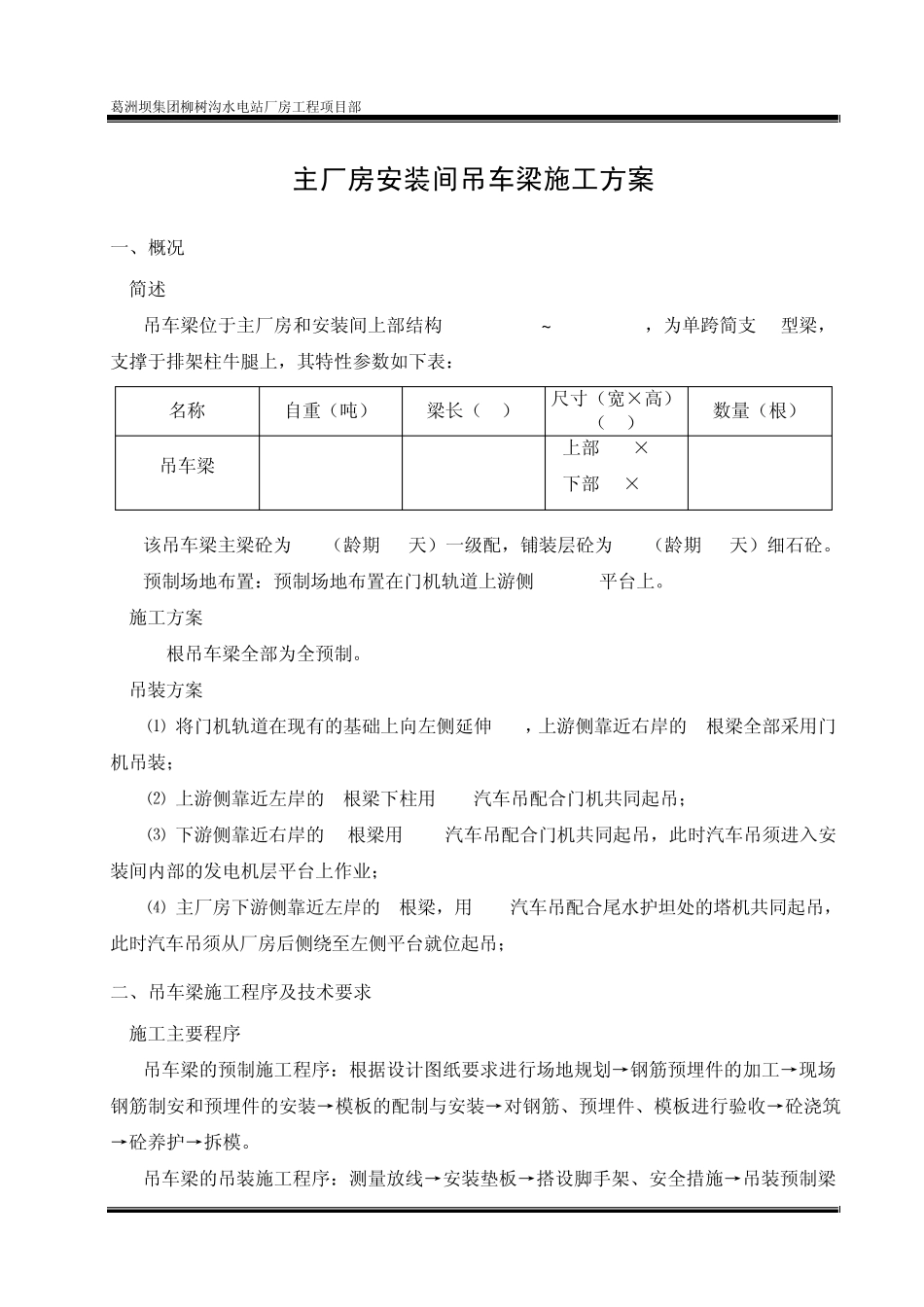

葛洲坝集团柳树沟水电站厂房工程项目部 ZYJSa2012002 - 1 - 主厂房安装间吊车梁施工方案 一、概况 1.简述 吊车梁位于主厂房和安装间上部结构EL1423.20m~EL1424.75m,为单跨简支T型梁,支撑于排架柱牛腿上,其特性参数如下表: 名称 自重(吨) 梁长(cm) 尺寸(宽×高) (cm) 数量(根) 吊车梁 19.75 878 上部100×20 下部50×140 16 该吊车梁主梁砼为C30(龄期 28天)一级配,铺装层砼为C30(龄期 28天)细石砼。 预制场地布置:预制场地布置在门机轨道上游侧 EL1413平台上。 2.施工方案 16根吊车梁全部为全预制。 3.吊装方案 ⑴.将门机轨道在现有的基础上向左侧延伸 12m,上游侧靠近右岸的 6根梁全部采用门机吊装; ⑵.上游侧靠近左岸的 2根梁下柱用 75t汽车吊配合门机共同起吊; ⑶.下游侧靠近右岸的 2根梁用 75t汽车吊配合门机共同起吊,此时汽车吊须进入安装间内部的发电机层平台上作业; ⑷.主厂房下游侧靠近左岸的 6根梁,用 75t汽车吊配合尾水护坦处的塔机共同起吊,此时汽车吊须从厂房后侧绕至左侧平台就位起吊; 二、吊车梁施工程序及技术要求 1.施工主要程序 吊车梁的预制施工程序:根据设计图纸要求进行场地规划→钢筋预埋件的加工→现场钢筋制安和预埋件的安装→模板的配制与安装→对钢筋、预埋件、模板进行验收→砼浇筑→砼养护→拆模。 吊车梁的吊装施工程序:测量放线→安装垫板→搭设脚手架、安全措施→吊装预制梁葛洲坝集团柳树沟水电站厂房工程项目部 ZYJSa2012002 - 2 - →调整支撑→端头伸缩缝内塞沥青麻绳胶泥→焊接隔板→检查验收→拆除辅助安全措施→顶面施工。 2.主要的施工方法和技术要求 ⑴.预制场地的施工:根据机构尺寸及场地情况进行施工,预制场地位于门机轨道上游侧。 ⑵.钢筋和预埋件的施工:首先按照设计图纸要求进行钢筋的加工,将加工好的钢筋运至预制现场,再根据设计要求进行梁的钢筋的绑扎和焊接,并安装好各种预埋件,待梁的钢筋和预埋件施工完成后垫好底部钢筋的保护层,然后进行下个工序的施工。 ⑶.模板施工:吊车梁预制模板采用钢模板拼装而成,两侧壁采用拉条对拉内设衬铁的形式固定,钢筋、模板和预埋件施工完成后,经监理验收后方可开仓浇筑。 ⑷.砼浇筑:混凝土由拌和系统生产,采用自卸车或搅拌车运输,先将混凝土料卸入料斗后在采用人工将砼铲入预制梁仓内。使用人工小型振捣器振捣,确保浇筑质量。 砼浇筑完毕后,待其强度达到规...
