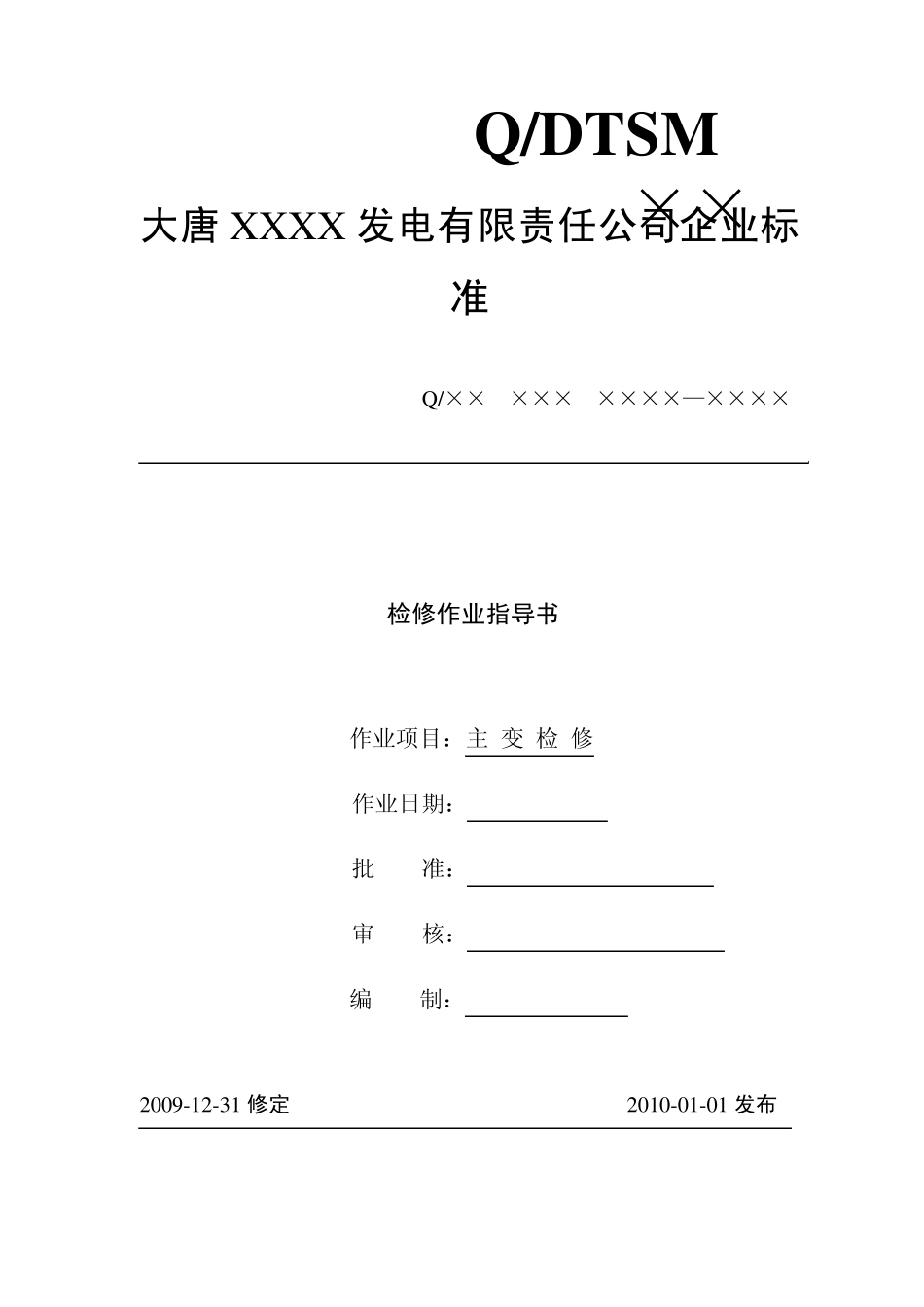

大唐X X X X 发电有限责任公司企业标准 Q /×× ××× ××××—×××× 检修作业指导书 作业项目：主 变 检 修 作业日期： 批 准： 2009,12,11 审 核： 12,11 12,11 编 制： 2009,12,11 2009-12-31 修定 2010-01-01 发布 Q/DTSM×× - 1 - 大唐XXXX发电有限责任公司发布 主变检修(不吊罩)作业指导书 1．目的 1.1 规范检修行为，确保主变修后达到原设计要求。 1.2 本作业指导书为所有参加本项目的工作人员所共同遵循的质量保证程序。 2．范围 适用于≥110kv电压等级电力变压器的现场检修(不吊罩)。 3．职责 3.1 工作负责人职责：负责办理检修工作票；负责设备（工器具）质量验证；负责备品备件和材料的质量验证；负责指定专人做好记录，确保记录真实、准确、工整；负责确认检修工作过程；负责项目自检并签证，对本项目的安全、质量负责；如果需要上一级验收（验证），负责提出验收（验证）申请。 3.2 监护人职责：督促、提醒工作班成员注意检修现场危险点、危险源；并对被检修设备安全、工作环境实施监督。 3.3 其他工作人员职责：在工作负责人的领导下，按照检修工艺和本作业指导书施工。 3.4 质检员职责：按本作业指导书质量控制点，对所有“W”“H”点进行验证、签字，进行全过程质量管理。 4．人员资质及配备 4.1 专责检修工 1名：具有工程师或技师资质，且从事变压器检修工作 3年以上条件。 4.2 检修工 3名：具有变压器检修工资质或条件。 4.3 其他 2名：具有高压试验资质或条件。 5．检修内容(或流程) 5.1 检修前的准备工作。 5.2 变压器的主体和零部件检修。 - 2 - 5.3 变压器的验收试验和试运行。 6．质量标准 本作业指导书引用以下标准： 6.1 《电气设备预防性试验规程》 6.2 《电气一次检修规程》 6.3 《变压器油中溶解气体分析和判断导则》 7．引用文件 7.1 DL/T573—95 《电力变压器检修导则》。 7.2 GB7595 《运行中变压器油质量标准》。 7.3 GB1094.1 《电力变压器，总则》。 7.4 GB1094.2 《电力变压器，温升》。 7.5 GB1094.3 《电力变压器，绝缘水平和绝缘试验》。 7.6 GB1208－87 《电流互感器》 8．监视和测量装置汇总表 序号 装置或仪器名称 规格或型号 编号 1 兆欧表 500v、1000v、2500v 2 万用表 3 直流电阻测试仪 4 试验接线用电线 5 试验专用设备 电控班准备 9．设备和工器具汇总表 序号 设备...
