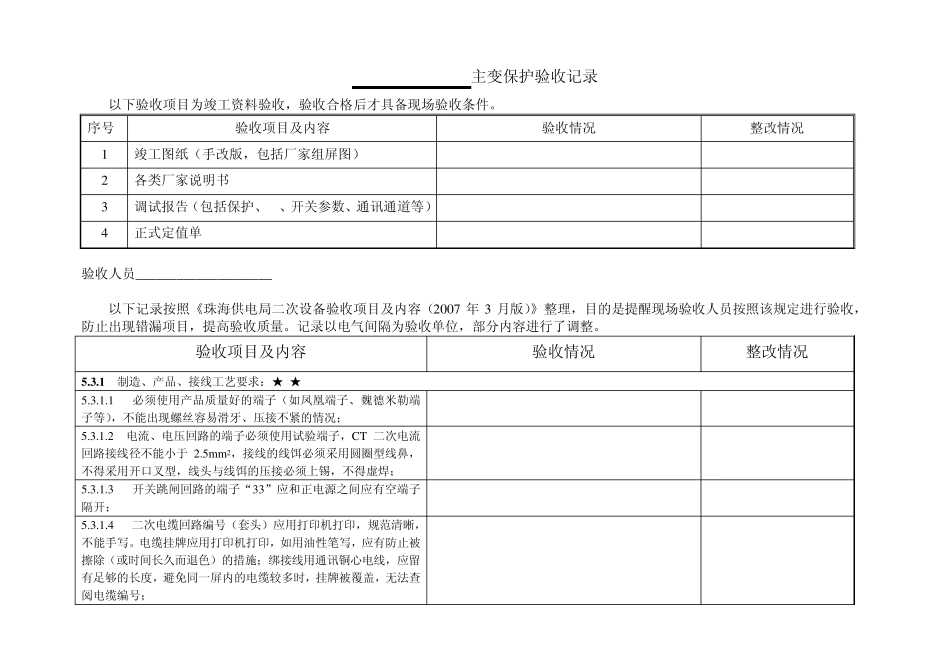

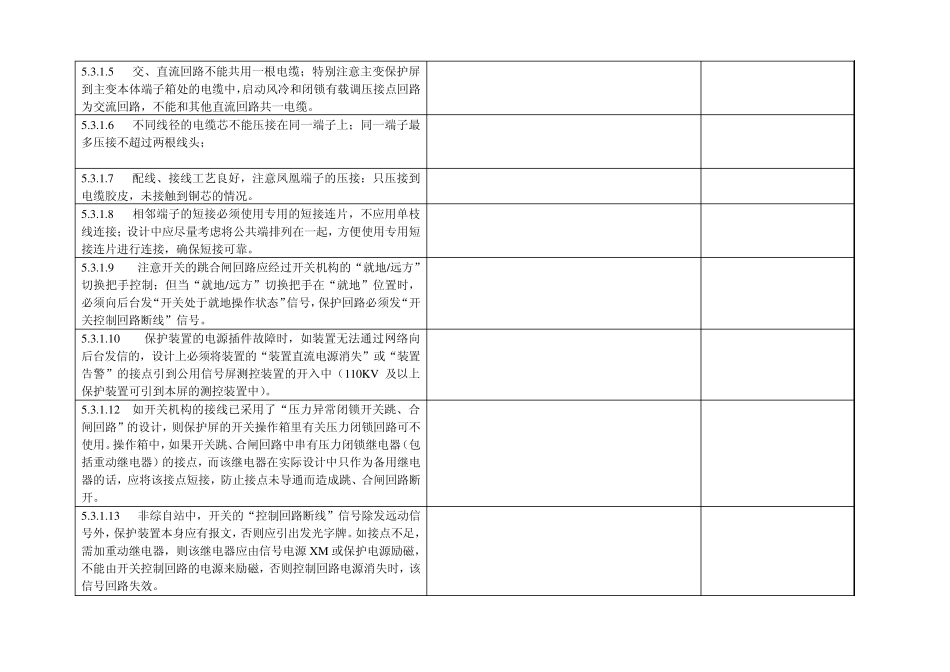

主变保护验收记录 以下验收项目为竣工资料验收，验收合格后才具备现场验收条件。 序号 验收项目及内容 验收情况 整改情况 1 竣工图纸（手改版，包括厂家组屏图） 2 各类厂家说明书 3 调试报告（包括保护、CT、开关参数、通讯通道等） 4 正式定值单 验收人员____________________ 以下记录按照《珠海供电局二次设备验收项目及内容（2007 年 3 月版）》整理，目的是提醒现场验收人员按照该规定进行验收，防止出现错漏项目，提高验收质量。记录以电气间隔为验收单位，部分内容进行了调整。 验收项目及内容 验收情况 整改情况 5 .3 .1 制造、产品、接线工艺要求：★ ★ 5.3.1.1 必须使用产品质量好的端子（如凤凰端子、魏德米勒端子等），不能出现螺丝容易滑牙、压接不紧的情况； 5.3.1.2 电流、电压回路的端子必须使用试验端子，CT 二次电流回路接线径不能小于2.5m m 2，接线的线饵必须采用圆圈型线鼻，不得采用开口叉型，线头与线饵的压接必须上锡，不得虚焊； 5.3.1.3 开关跳闸回路的端子“33”应和正电源之间应有空端子隔开； 5.3.1.4 二次电缆回路编号（套头）应用打印机打印，规范清晰，不能手写。电缆挂牌应用打印机打印，如用油性笔写，应有防止被擦除（或时间长久而退色）的措施；绑接线用通讯铜心电线，应留有足够的长度，避免同一屏内的电缆较多时，挂牌被覆盖，无法查阅电缆编号； 5.3.1.5 交、直流回路不能共用一根电缆；特别注意主变保护屏到主变本体端子箱处的电缆中，启动风冷和闭锁有载调压接点回路为交流回路，不能和其他直流回路共一电缆。 5.3.1.6 不同线径的电缆芯不能压接在同一端子上；同一端子最多压接不超过两根线头； 5.3.1.7 配线、接线工艺良好，注意凤凰端子的压接：只压接到电缆胶皮，未接触到铜芯的情况。 5.3.1.8 相邻端子的短接必须使用专用的短接连片，不应用单枝线连接；设计中应尽量考虑将公共端排列在一起，方便使用专用短接连片进行连接，确保短接可靠。 5.3.1.9 注意开关的跳合闸回路应经过开关机构的“就地/远方”切换把手控制；但当“就地/远方”切换把手在“就地”位置时，必须向后台发“开关处于就地操作状态”信号，保护回路必须发“开关控制回路断线”信号。 5.3.1.10 保护装置的电源插件故障时，如装置无法通过网络向后台发信的，设计上必须将装置的“装置直流电源消失”或“装置告警”的接点引到公用信号屏测控装置的开入中（110KV 及以上保护装置...
