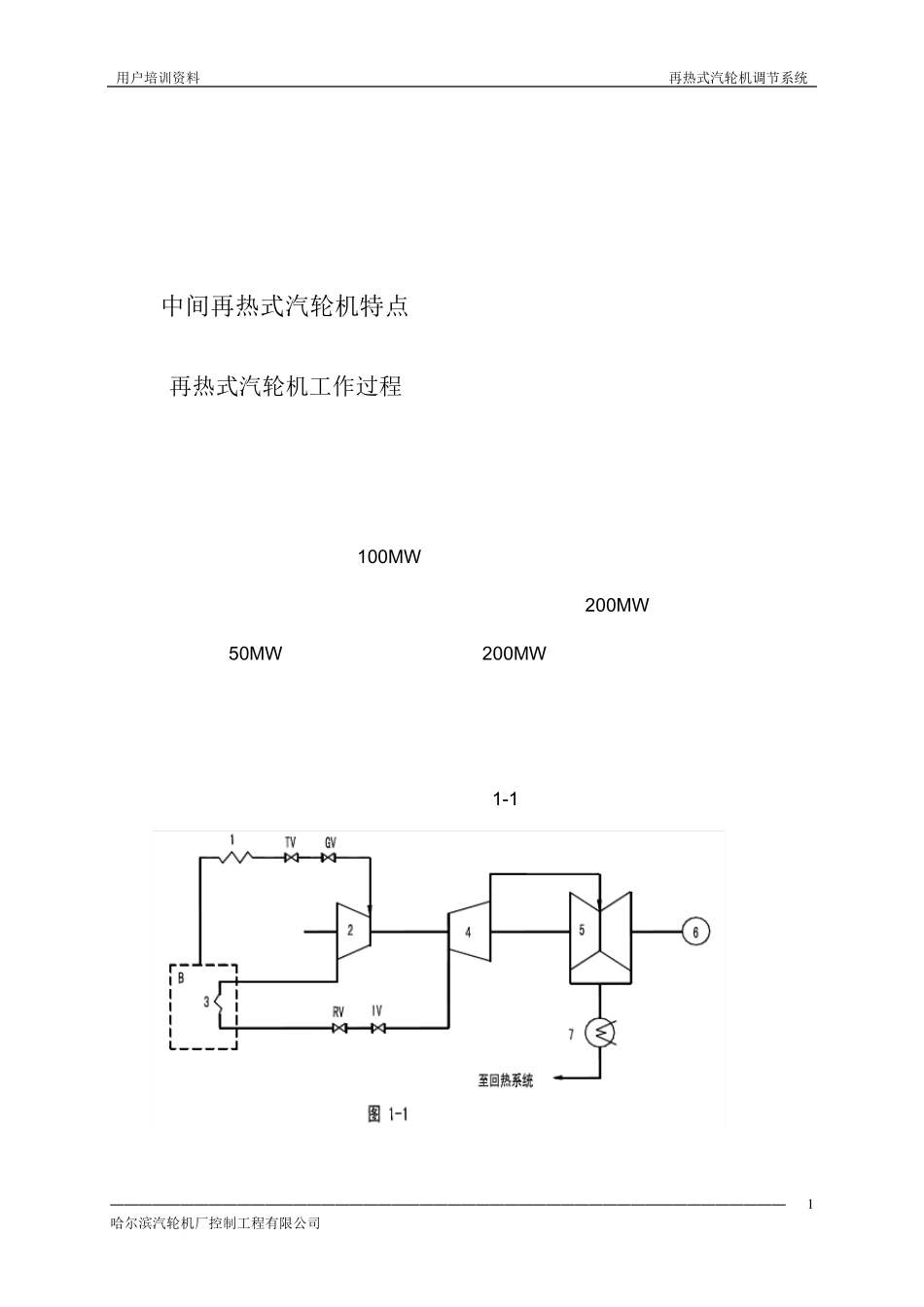

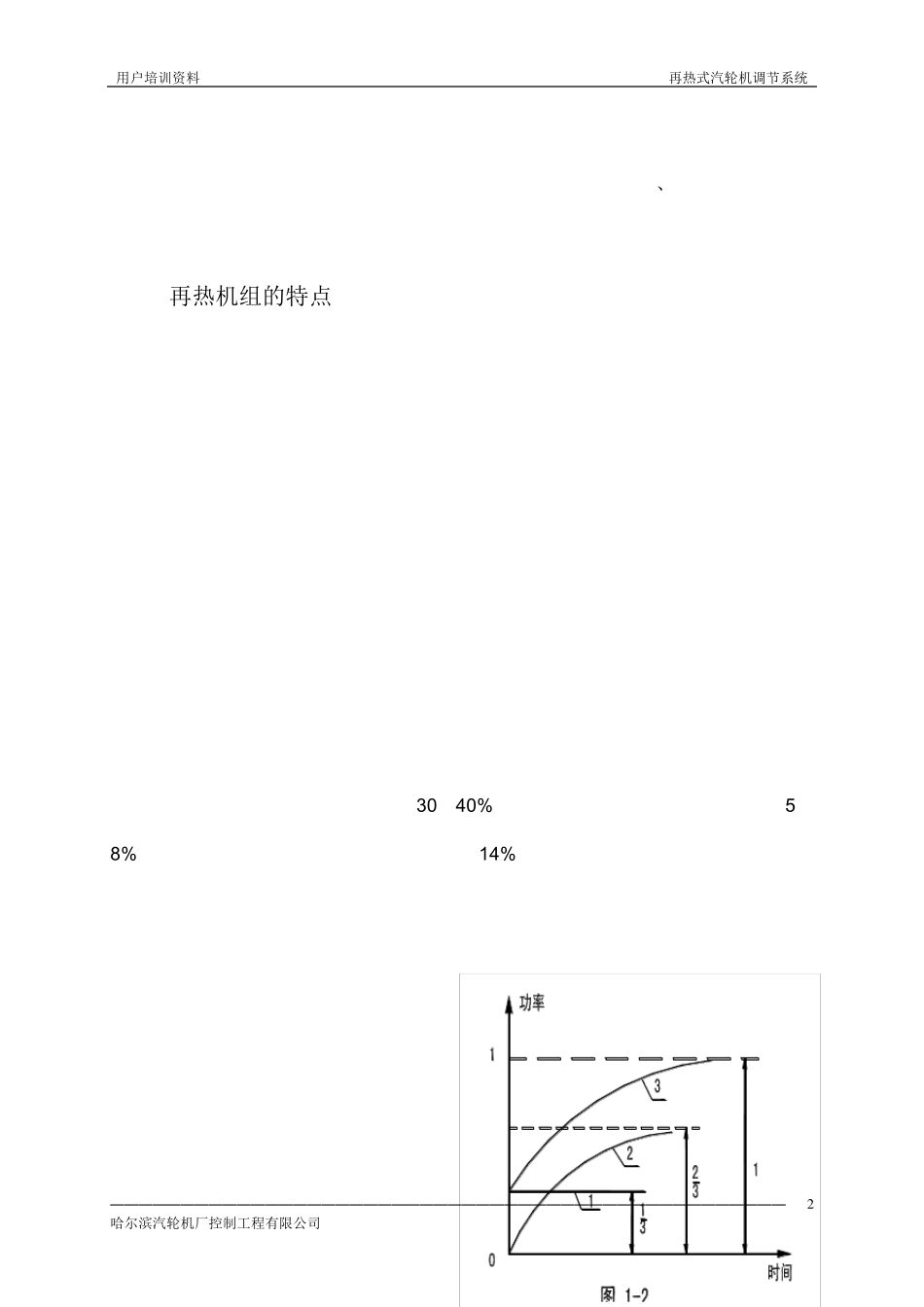

用户培训资料 汽轮机电液调节系统基本原理 ────────────────────────────────────────────────哈尔滨汽轮机厂控制工程有限公司 目 录 1. 中间再热式汽轮机特点 .................................................. 1 1.1 再热式汽轮机工作过程 ............................................... 1 1.2 再热机组的特点 ..................................................... 2 1.3 中间再热式汽轮机控制要求 ........................................... 4 2. 再热式汽轮机调节系统 ................................................. 10 2.1 200MW液压调节系统构成 ............................................. 10 2.2 再热式汽轮机电液调节系统构成 ...................................... 12 2.3 再热式汽轮机调节系统功能 .......................................... 15 3. 汽轮机DEH控制系统 ................................................... 22 3.1 高压主汽阀（TV）、中压主汽阀（RV）控制 ............................. 22 3.2 高压调节阀（GV）、中压调节阀（IV）控制 ............................. 24 3.3 汽轮机自动程序控制（ATC） ......................................... 27 用户培训资料 再热式汽轮机调节系统 ────────────────────────────────────────────────哈尔滨汽轮机厂控制工程有限公司 1 1. 中间再热式汽轮机特点 1.1 再热式汽轮机工作过程 随着机组的单机容量的增大和循环热效率的提高，中间再热式汽轮机获得了广泛的应用。目前世界各国功率较大的电站汽轮机几乎都采用中间再热。而且多数采用一次再热，少数也有二次再热。我国 100MW 以上容量的汽轮机基本上采用一次中间再热。 这里要介绍一个特例，在六十年代初，我国开始设计 200MW 中间再热汽轮机前，先设计了一台 50MW 中间再热汽轮机，作为 200MW 中间再热汽轮机的模化机组，它除了机组容量不同外，其它配置完全相同，该机装于青山热电厂，而且锅炉给水泵采用变转速汽轮机拖动。 一次中间再热式汽轮机热力工作过程如图 1-1。 蒸汽经过过热器 1、高压主汽门 TV、高压调门 GV进入汽轮机高压缸 2膨胀做功。用户培训资料 再热式汽轮机调节系统 ────────...
