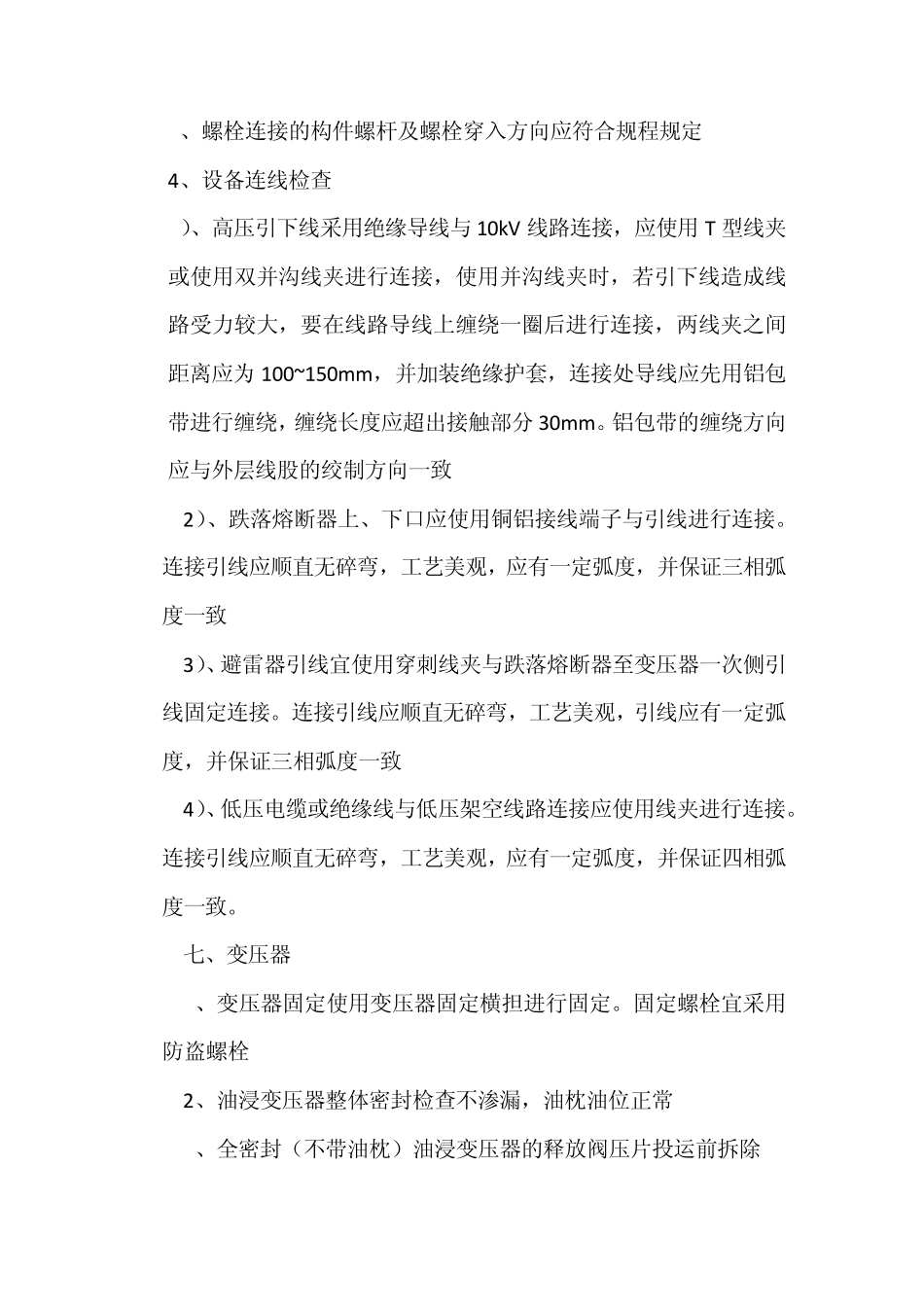

农网改造升级配网工程验收标准_第2页
2/7
农网改造升级配网工程验收标准_第3页
3/7
农网改造升级配网工程验收标准 一、电杆 1、型号规格符合设计要求;外观表面光洁,无纵.横向裂纹;杆身弯曲度不应超过杆长1/1000。 2、直线杆横向线路方向位移,转角杆.分支杆横.顺线路方向位移均不超过50毫米。 3、直线杆倾斜度杆:顶端位移≤1/2梢径;转角杆应向外角倾斜杆梢位移≤杆梢直径;终端杆向拉线侧预偏值不大于杆梢直径;同基双杆直线杆结构中心与中心桩横向位移、转角杆结构中心与中心桩横顺向位移及迈步均≤50毫米,根开误差在(+30 -30)毫米之间 4、防沉土层及培土高度:防沉土上部不宜小于坑口面积,培土高应超过地面300mm 二、横担 1、单横担安装:直线杆装在受电侧;分支杆.90º.转角杆.终端杆装在拉线侧。横担端部上下 左 .右 扭 斜均≤20 毫米。 三 、螺栓连接在构件 1、螺栓连接的构件螺杆与构件面垂直,螺头平面与构件间不应有间隙;紧固后螺杆露出长度单螺母露出二扣,双螺母可平扣 2、螺栓穿入方向应符合规程规定 四、拉线安装 1、拉线 盘的埋设深度和方向:拉线棒外露地面长度500-700 毫米; 拉线坑回填土应有斜坡.回填夯实.且有防沉层 2、跨越道路拉线对通车路面边缘垂直距离不应小于6 米,线夹外露尾线长300-500 毫米 3、电杆拉线,当装设绝缘子时,拉线绝缘子距地面在拉线断线情况下不小于2.5 米 4、顶(撑)杆的安装:顶杆底部埋深不宜小于0.5 米,且有防沉层,与主杆之间夹角应满足设计要求,允许偏差±5 度 五、导线架设 1、同档距,同一根导线上接头不应超过 1 个;接头与导线固定处距离大于0.5 米;导线弛度偏差≤±5%设计值 同档距内各相弛度宜一致;水平排列导线(同档内)弛度相差≤50 毫米 2、过引线及引下线安全距离(1-10KV)≥300 毫米, (1KV 以下) ≥150 毫米; 导线与拉线电杆或构件间距离(1-10KV)≥200 毫米, (1KV以下) ≥100 毫米 3、导线对地距离及交叉跨越距离应符合规程规定 六、变台制作 1、台架槽钢高度距离地面大于2.5~3.0m;变台根开变压器正装时根开为 2.5m ,变压器侧装时根开为 2.2m ,根开的中心偏差不应超过±30m m ;台架平面水平倾斜≤台架根开 1/100;变台电杆基坑设置防沉土层,培土高度超出地面300m m ; 2、变台的引线、变压器、JP 柜、高压熔断器等的横担按设计图纸施工,牢固可靠,标高误差、水平误差均不大于5mm 3、螺栓连接的构件螺杆及螺栓穿入方向应符合规程规定 4、设备连线检查 1)、高压引下线采用绝缘导线与 ...
