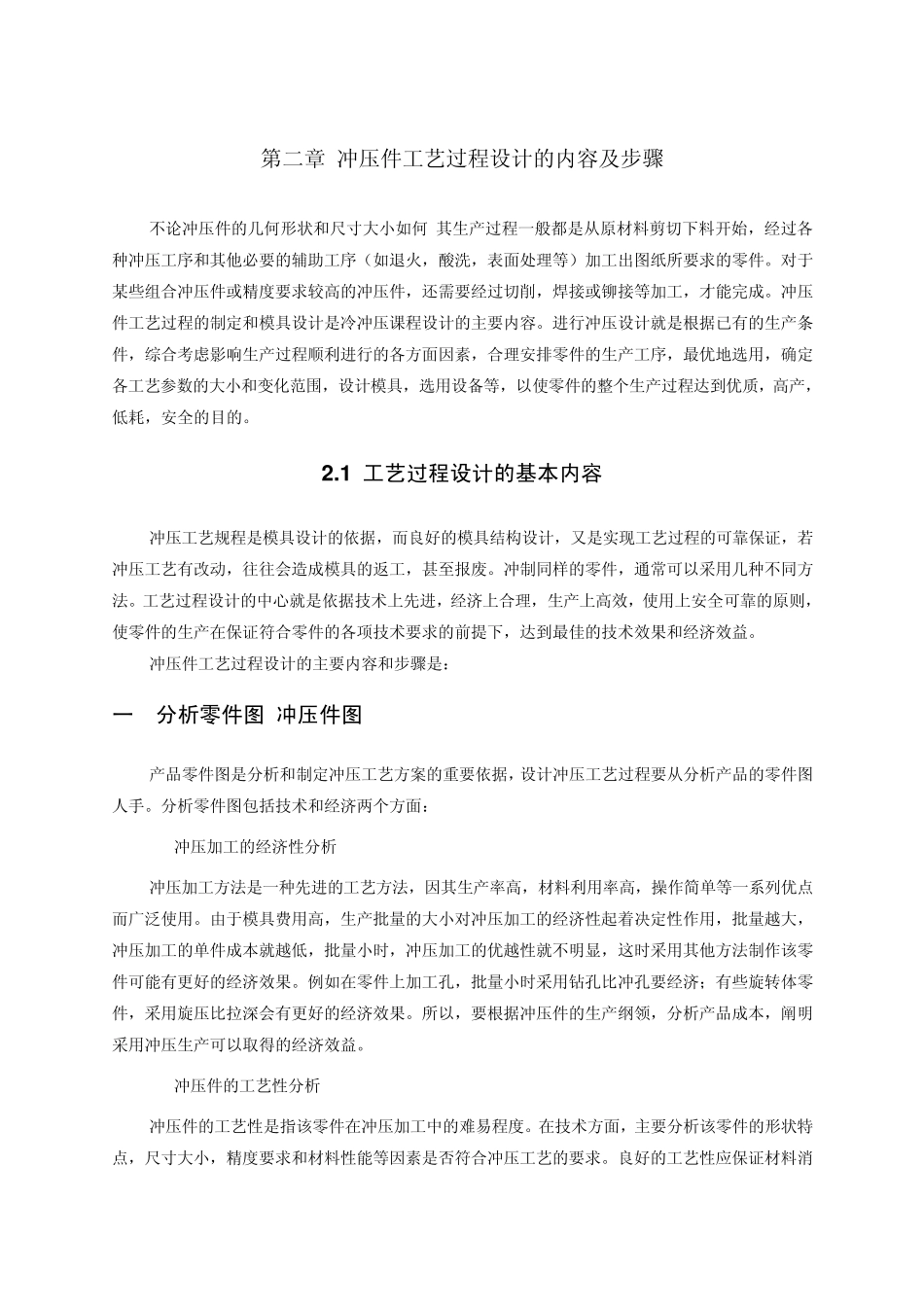

第二章 冲压件工艺过程设计的内容及步骤 不论冲压件的几何形状和尺寸大小如何,其生产过程一般都是从原材料剪切下料开始，经过各种冲压工序和其他必要的辅助工序（如退火，酸洗，表面处理等）加工出图纸所要求的零件。对于某些组合冲压件或精度要求较高的冲压件，还需要经过切削，焊接或铆接等加工，才能完成。冲压件工艺过程的制定和模具设计是冷冲压课程设计的主要内容。进行冲压设计就是根据已有的生产条件，综合考虑影响生产过程顺利进行的各方面因素，合理安排零件的生产工序，最优地选用，确定各工艺参数的大小和变化范围，设计模具，选用设备等，以使零件的整个生产过程达到优质，高产，低耗，安全的目的。 2 .1 工艺过程设计的基本内容 冲压工艺规程是模具设计的依据，而良好的模具结构设计，又是实现工艺过程的可靠保证，若冲压工艺有改动，往往会造成模具的返工，甚至报废。冲制同样的零件，通常可以采用几种不同方法。工艺过程设计的中心就是依据技术上先进，经济上合理，生产上高效，使用上安全可靠的原则，使零件的生产在保证符合零件的各项技术要求的前提下，达到最佳的技术效果和经济效益。 冲压件工艺过程设计的主要内容和步骤是： 一. 分析零件图(冲压件图) 产品零件图是分析和制定冲压工艺方案的重要依据，设计冲压工艺过程要从分析产品的零件图人手。分析零件图包括技术和经济两个方面： 1. 冲压加工的经济性分析 冲压加工方法是一种先进的工艺方法，因其生产率高，材料利用率高，操作简单等一系列优点而广泛使用。由于模具费用高，生产批量的大小对冲压加工的经济性起着决定性作用，批量越大，冲压加工的单件成本就越低，批量小时，冲压加工的优越性就不明显，这时采用其他方法制作该零件可能有更好的经济效果。例如在零件上加工孔，批量小时采用钻孔比冲孔要经济；有些旋转体零件，采用旋压比拉深会有更好的经济效果。所以，要根据冲压件的生产纲领，分析产品成本，阐明采用冲压生产可以取得的经济效益。 2. 冲压件的工艺性分析 冲压件的工艺性是指该零件在冲压加工中的难易程度。在技术方面，主要分析该零件的形状特点，尺寸大小，精度要求和材料性能等因素是否符合冲压工艺的要求。良好的工艺性应保证材料消耗少，工序数目少，模具结构简单，且寿命长，产品质量稳定，操作简单，方便等。在一般情况下，对冲压件工艺性影响最大的是冲压件结构尺寸和精度要求，如果发现零件工艺性不好，则应在不影响产品使用要...
