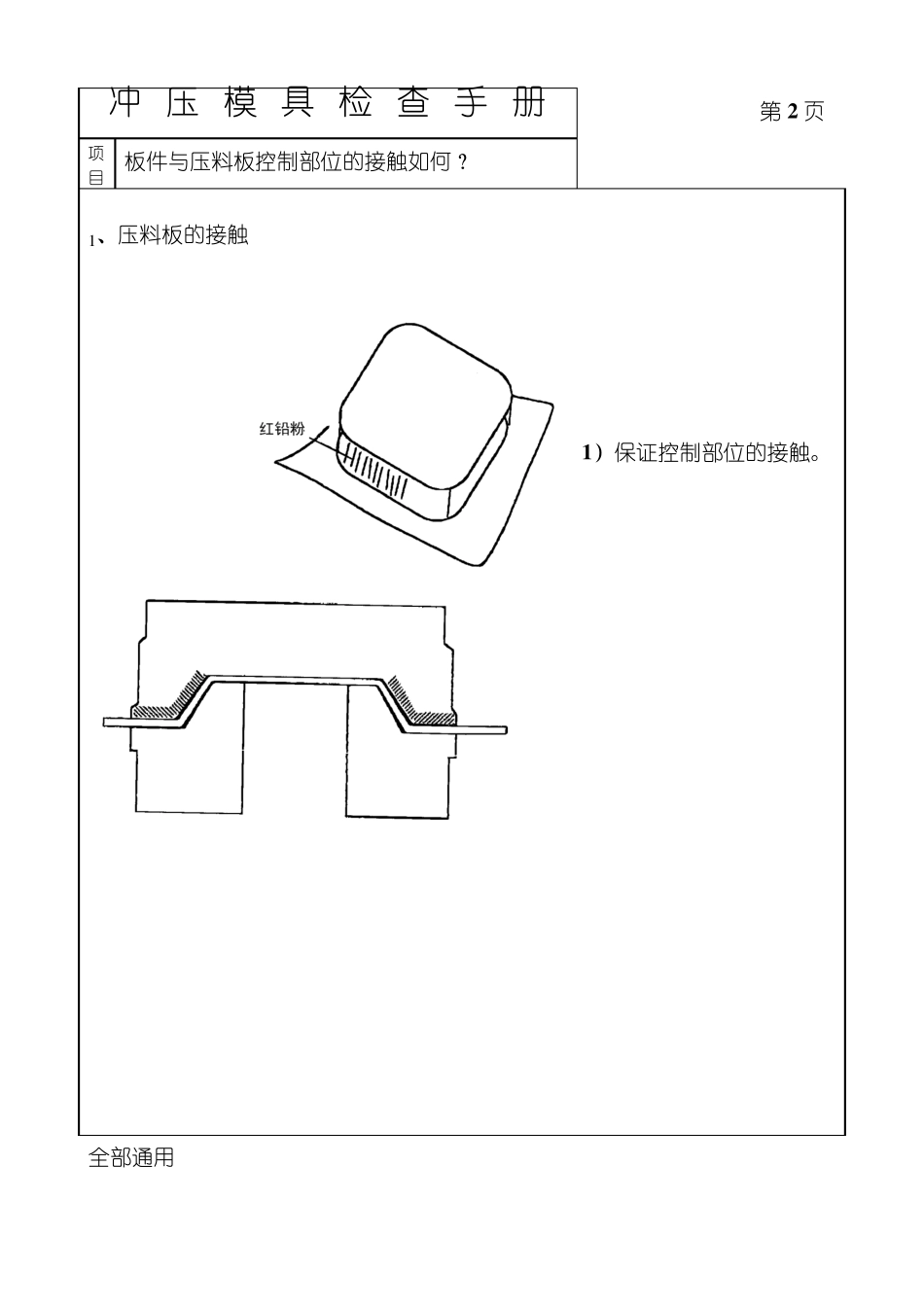

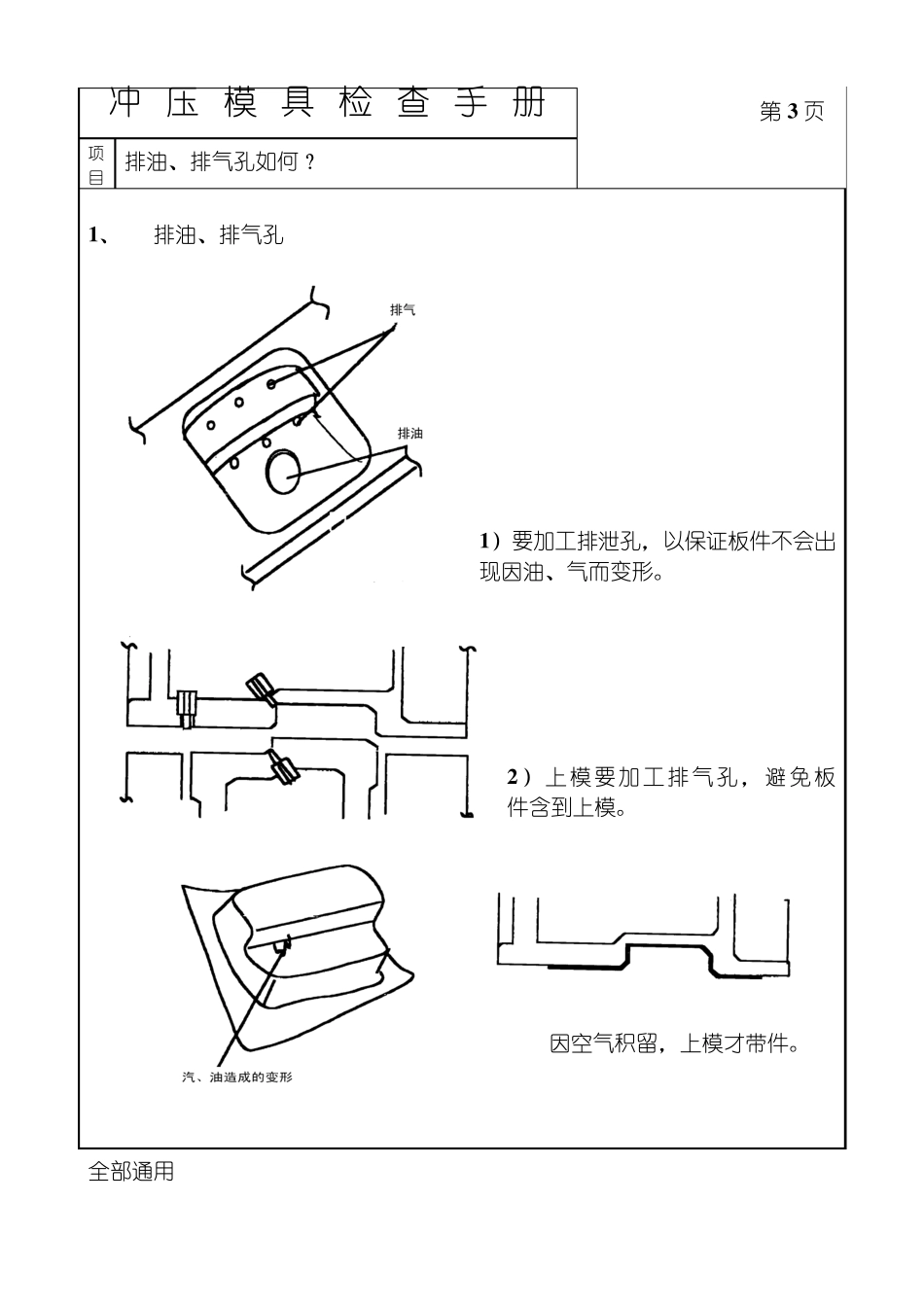

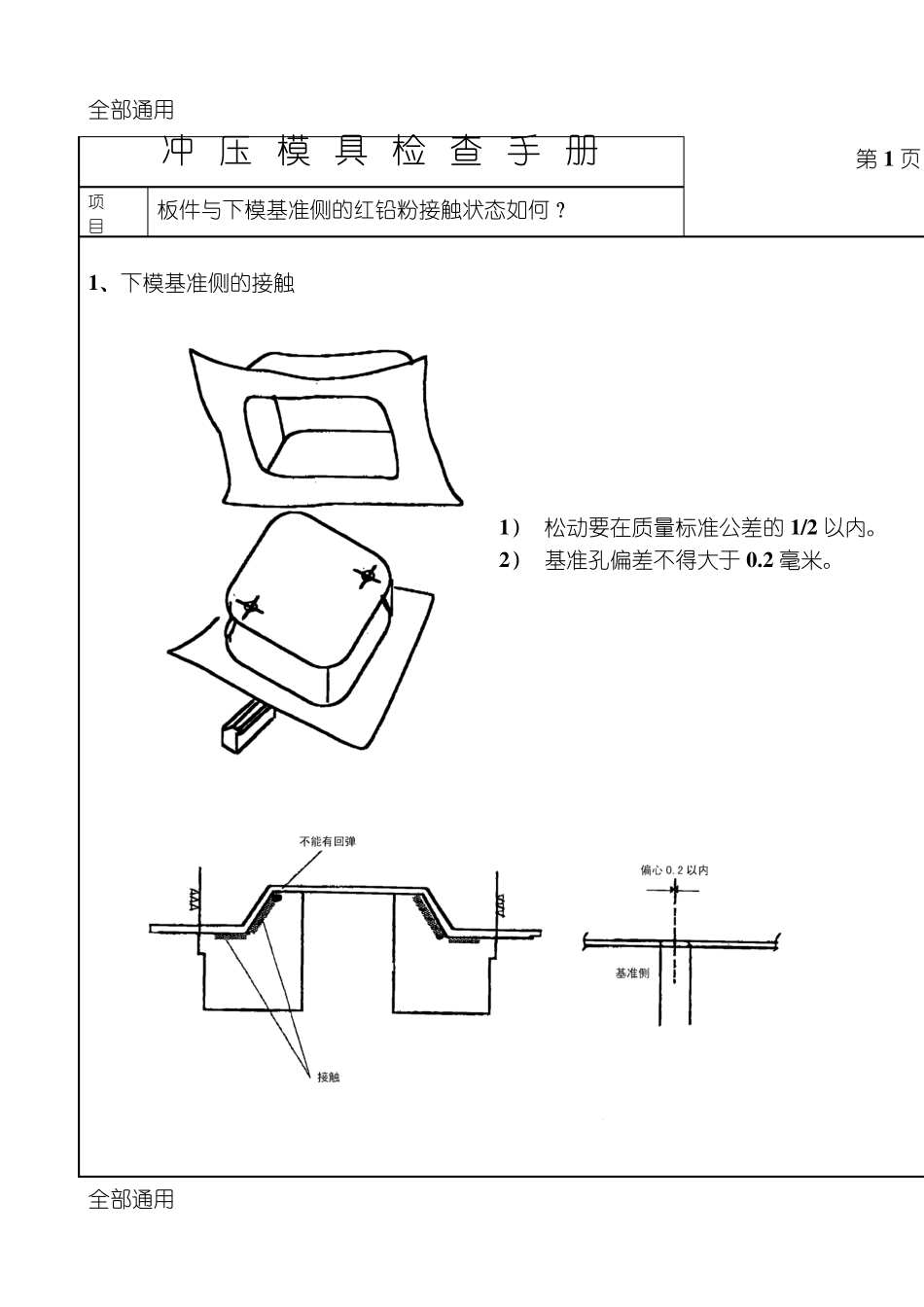

全部通用 冲 压 模 具 检 查 手 册 第1 页 项 目 板件与下模基准侧的红铅粉接触状态如何？ 1 、下模基准侧的接触 1 ） 松动要在质量标准公差的1 /2 以内。 2 ） 基准孔偏差不得大于 0 .2 毫米。 全部通用 冲 压 模 具 检 查 手 册 第2 页 项 目 板件与压料板控制部位的接触如何？ 1、压料板的接触 1 ）保证控制部位的接触。 全部通用 冲 压 模 具 检 查 手 册 第3 页 项 目 排油、排气孔如何？ 1 、 排油、排气孔 1 ）要加工排泄孔，以保证板件不会出现因油、气而变形。 2 ）上模要加工排气孔，避免板 件含到上模。 因空气积留，上模才带件。 全部通用 冲 压 模 具 检 查 手 册 第4 页 项 目 控制皱褶面的接触状态是否均匀？ 1 、 控制皱褶面的接触状况 1 ） 控制面的接触要在□25中全面接触。 2 ） 一般面的接触要在□25中均匀地接触一点以上。 3 ） 拉深量调整（压延筋调整）后，不能只有压延筋棱角接触。 压延筋末端的过渡 4 ） 压延筋末端的过渡要平滑，不能出现皱褶和拉伤。 全部通用 冲 压 模 具 检 查 手 册 第5 页 项 目 形状面的精加工是否充分？ 1、表面粗糙度 成型工序 1） 拉深成型R不可为棱R。 2） 压料面不得有砂眼（1毫米以上）。 3） 按使用的砂纸号打磨，要达到打磨粗糙度标准。 4） 不得高低不平。 粗糙度与砂纸号 粗糙度 砂纸号 ▽▽▽▽ 油+油石 ▽▽▽ 300# ▽▽ 180# ▽ 100# ～ 铸造面 全部通用 冲 压 模 具 检 查 手 册 第6 页项 目 压料板与切边镶块、翻边镶块是否有干涉？ 1、 干涉 1）把压料板落到下摸上，查看 2）压料板侧壁上不得有硬点（拉痕） 干涉部位接触状况。 2、 压料板周边间隙 3、 压料板装卸时干涉 （1）因滑块的原因， 压料板落到下摸上时，不得不在上摸侧近表示出注意字样。 （2）干涉部分涂红漆。 冲 压 模 具 检 查 手 册 第7 页 项 目 侧销、吊销的接触状态如何？ 1、 侧销的接触 （1）侧销和压料板的间隙为 0.05以内。 2、 吊销的接触状态 （1）吊销的所有螺栓都要充分地接触。 KPS-D-7505 冲 压 模 具 检 查 手 册 第 8 页项 目 成形模的压料板、压边圈是否到位？ 1、 压料板的到位状态 （1）成形时要到位。 （2）可由窥视孔确认。 要在对角 2处以上设窥视孔。 2、压边圈的到位状态 ...
