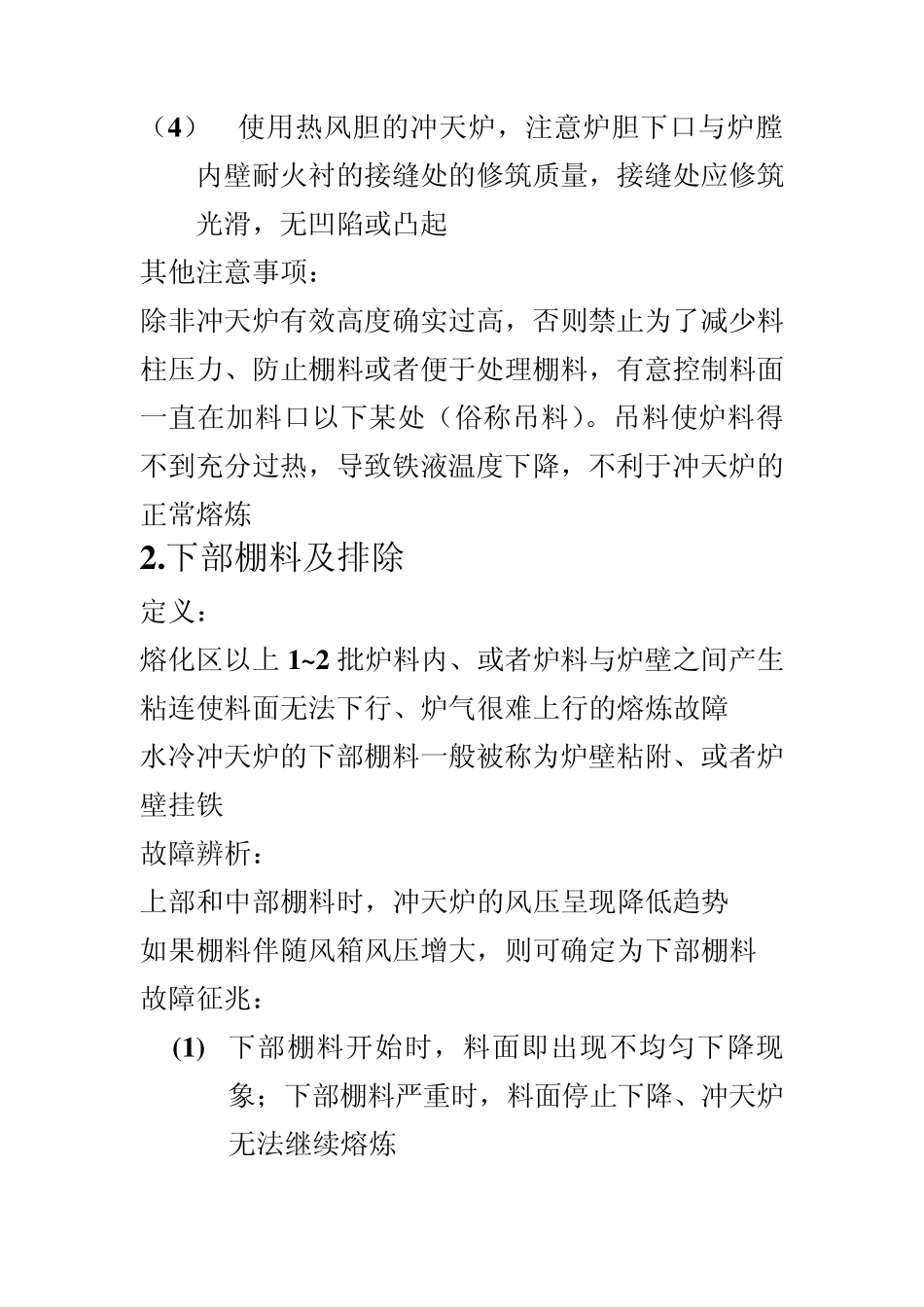

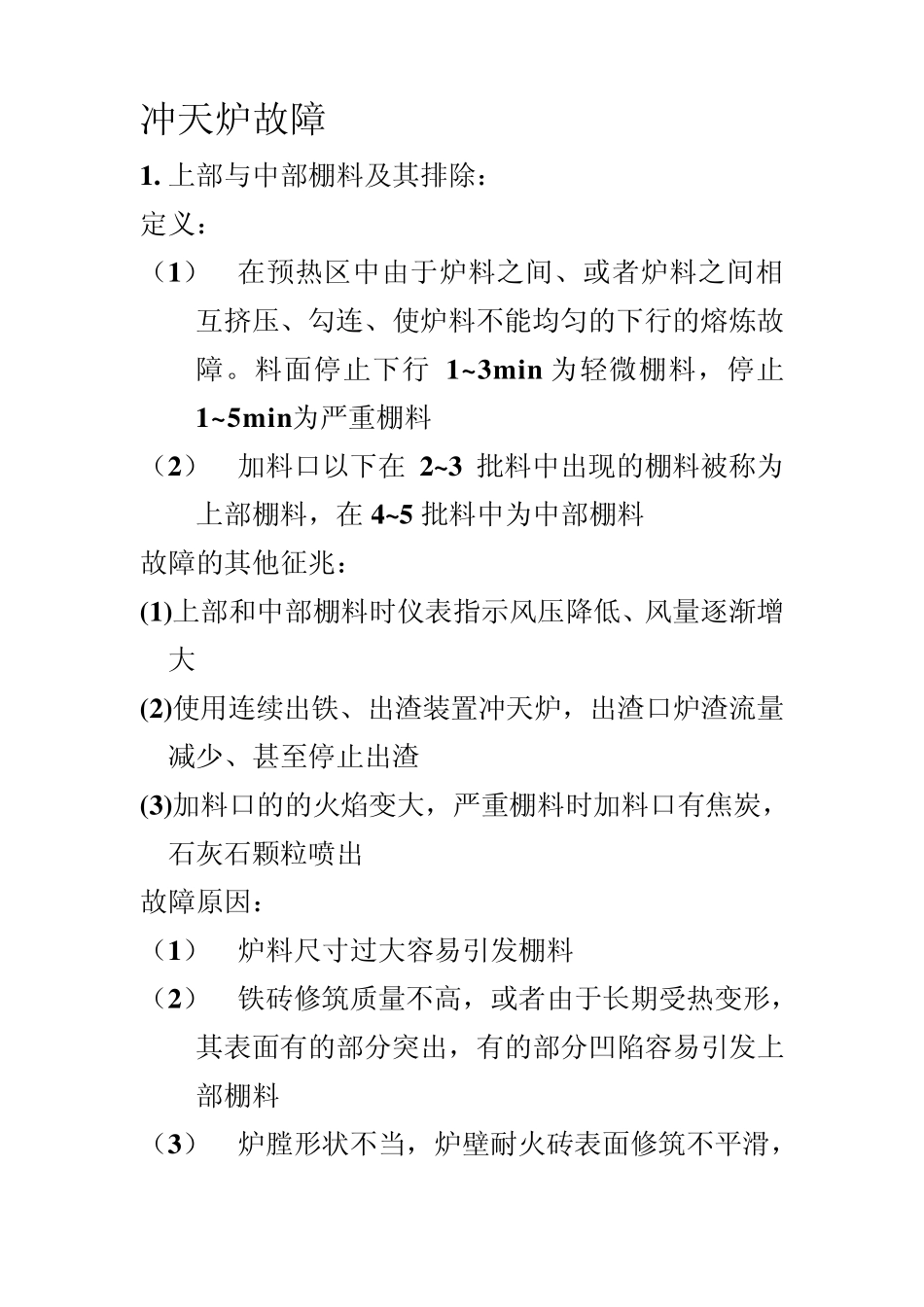

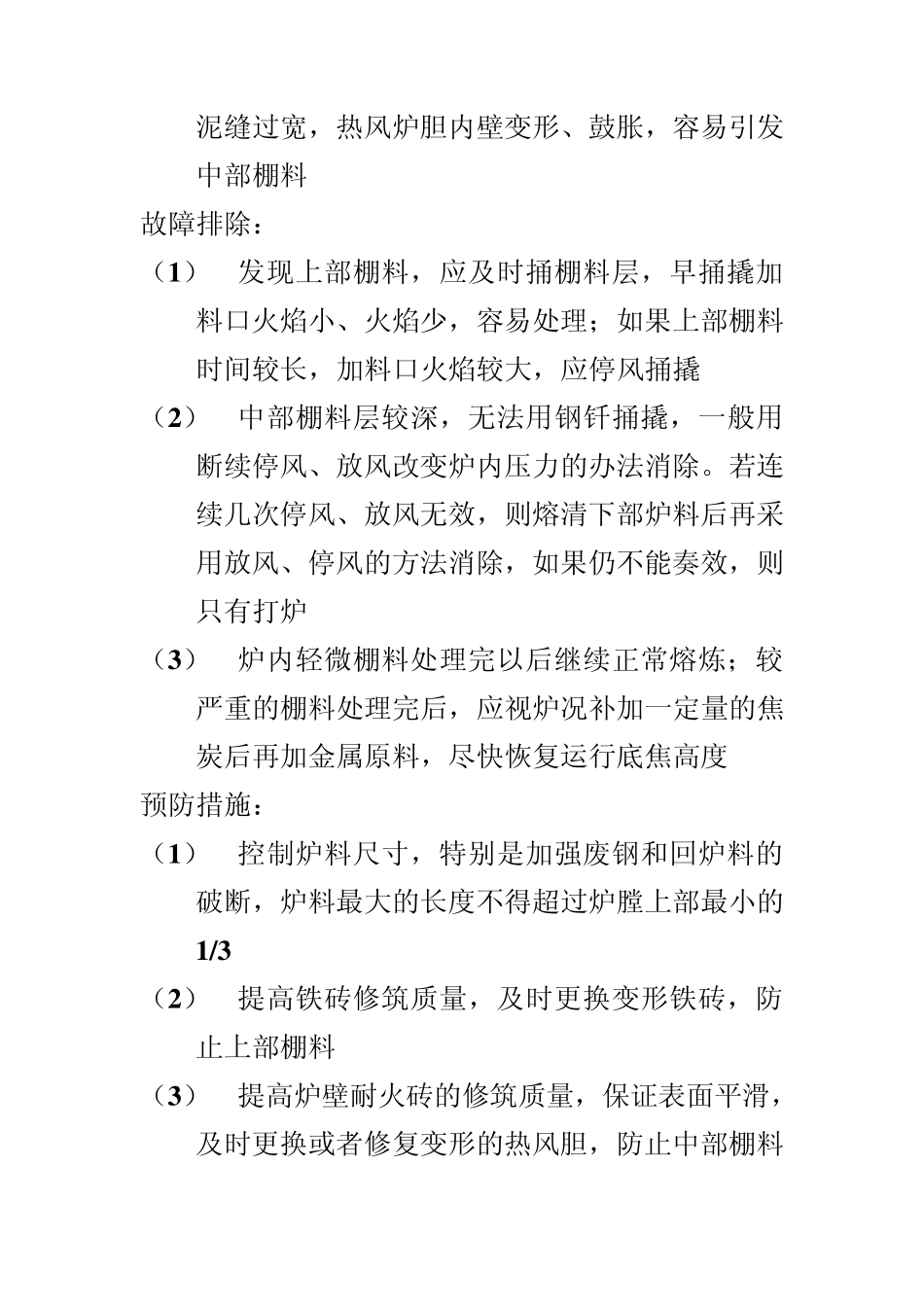

冲天炉故障 1. 上部与中部棚料及其排除： 定义： （1） 在预热区中由于炉料之间、或者炉料之间相互挤压、勾连、使炉料不能均匀的下行的熔炼故障。料面停止下行 1~3min 为轻微棚料，停止1~5min为严重棚料 （2） 加料口以下在2~3 批料中出现的棚料被称为上部棚料，在4~5 批料中为中部棚料 故障的其他征兆： (1)上部和中部棚料时仪表指示风压降低、风量逐渐增大 (2)使用连续出铁、出渣装置冲天炉，出渣口炉渣流量减少、甚至停止出渣 (3)加料口的的火焰变大，严重棚料时加料口有焦炭，石灰石颗粒喷出 故障原因： （1） 炉料尺寸过大容易引发棚料 （2） 铁砖修筑质量不高，或者由于长期受热变形，其表面有的部分突出，有的部分凹陷容易引发上部棚料 （3） 炉膛形状不当，炉壁耐火砖表面修筑不平滑， 泥缝过宽，热风炉胆内壁变形、鼓胀，容易引发中部棚料 故障排除： （1 ） 发现上部棚料，应及时捅棚料层，早捅撬加料口火焰小、火焰少，容易处理；如果上部棚料时间较长，加料口火焰较大，应停风捅撬 （2 ） 中部棚料层较深，无法用钢钎捅撬，一般用断续停风、放风改变炉内压力的办法消除。若连续几次停风、放风无效，则熔清下部炉料后再采用放风、停风的方法消除，如果仍不能奏效，则只有打炉 （3 ） 炉内轻微棚料处理完以后继续正常熔炼；较严重的棚料处理完后，应视炉况补加一定量的焦炭后再加金属原料，尽快恢复运行底焦高度 预防措施： （1 ） 控制炉料尺寸，特别是加强废钢和回炉料的破断，炉料最大的长度不得超过炉膛上部最小的1 /3 （2 ） 提高铁砖修筑质量，及时更换变形铁砖，防止上部棚料 （3 ） 提高炉壁耐火砖的修筑质量，保证表面平滑，及时更换或者修复变形的热风胆，防止中部棚料 （4） 使用热风胆的冲天炉，注意炉胆下口与炉膛内壁耐火衬的接缝处的修筑质量，接缝处应修筑光滑，无凹陷或凸起 其他注意事项： 除非冲天炉有效高度确实过高，否则禁止为了减少料柱压力、防止棚料或者便于处理棚料，有意控制料面一直在加料口以下某处（俗称吊料）。吊料使炉料得不到充分过热，导致铁液温度下降，不利于冲天炉的正常熔炼 2.下部棚料及排除 定义： 熔化区以上 1~2 批炉料内、或者炉料与炉壁之间产生粘连使料面无法下行、炉气很难上行的熔炼故障 水冷冲天炉的下部棚料一般被称为炉壁粘附、或者炉壁挂铁 故障辨析： 上部和中部棚料时，冲天炉的风压呈现降低趋势 如果棚料伴随风箱风压...
