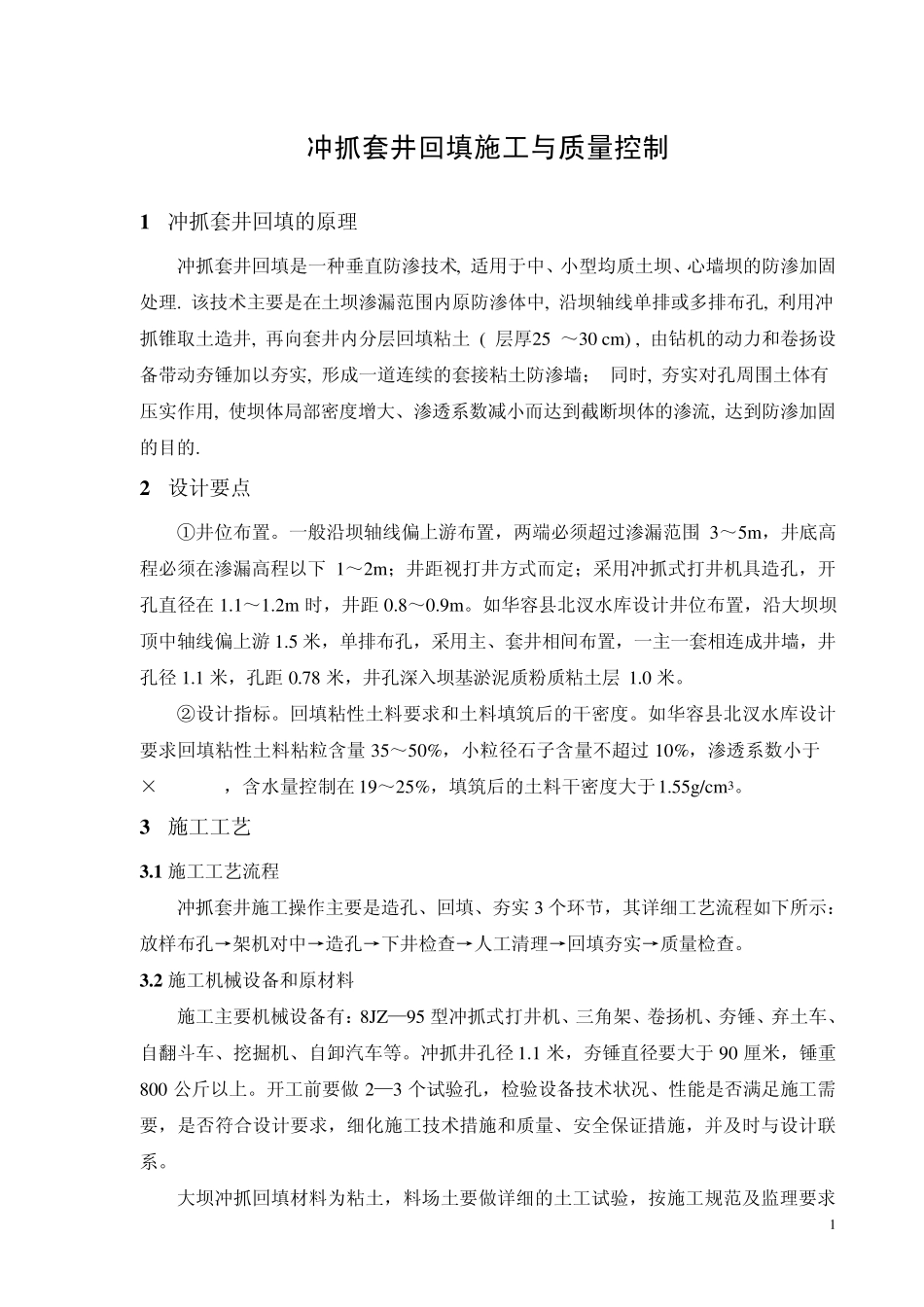

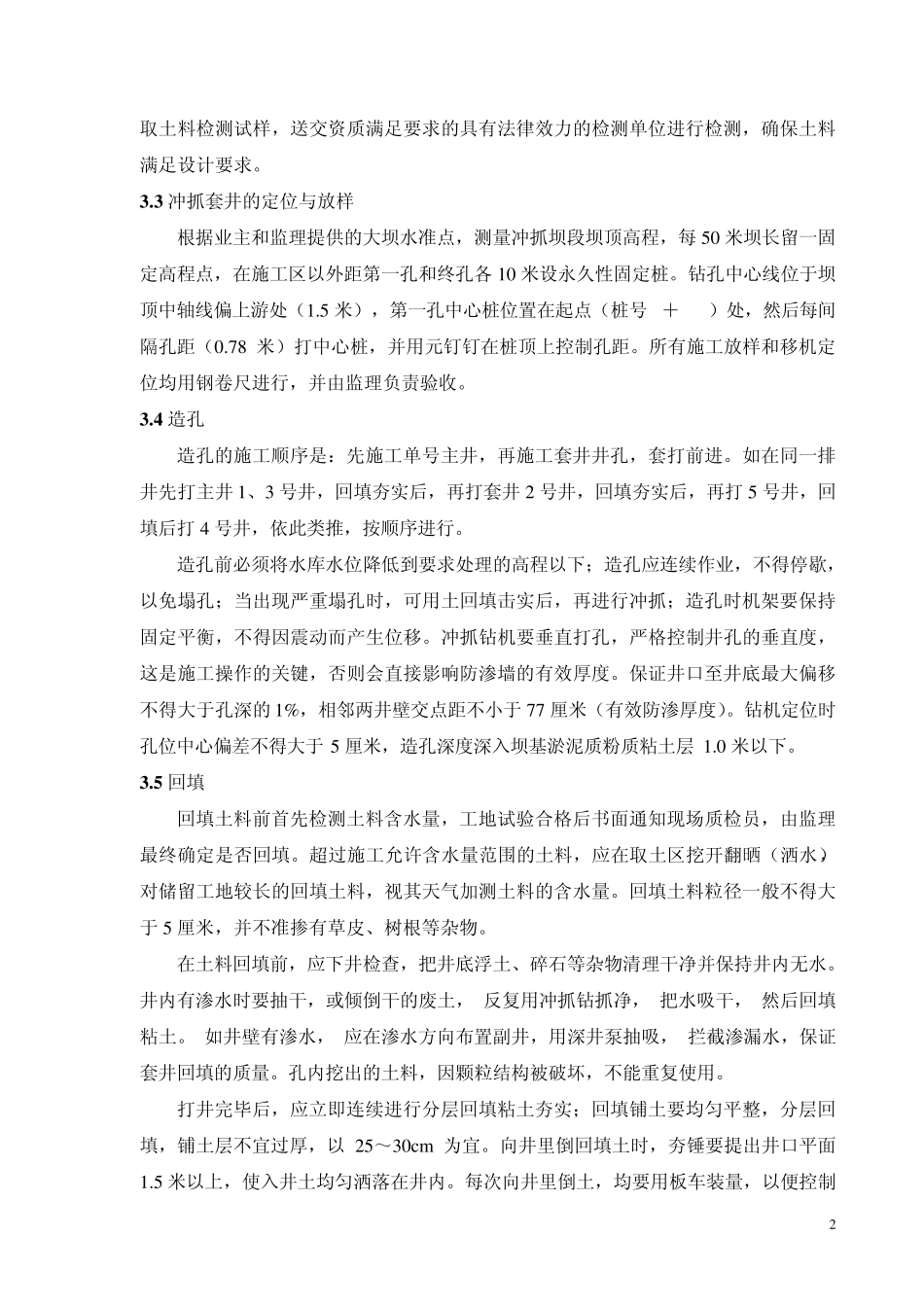

1 冲抓套井回填施工与质量控制 1 冲抓套井回填的原理 冲抓套井回填是一种垂直防渗技术, 适用于中、小型均质土坝、心墙坝的防渗加固处理. 该技术主要是在土坝渗漏范围内原防渗体中, 沿坝轴线单排或多排布孔, 利用冲抓锥取土造井, 再向套井内分层回填粘土 ( 层厚25 ～30 cm ) , 由钻机的动力和卷扬设备带动夯锤加以夯实, 形成一道连续的套接粘土防渗墙； 同时, 夯实对孔周围土体有压实作用, 使坝体局部密度增大、渗透系数减小而达到截断坝体的渗流, 达到防渗加固的目的. 2 设计要点 ①井位布置。一般沿坝轴线偏上游布置，两端必须超过渗漏范围 3～5m ，井底高程必须在渗漏高程以下1～2m ；井距视打井方式而定；采用冲抓式打井机具造孔，开孔直径在 1.1～1.2m 时，井距0.8～0.9m 。如华容县北汊水库设计井位布置，沿大坝坝顶中轴线偏上游 1.5 米，单排布孔，采用主、套井相间布置，一主一套相连成井墙，井孔径1.1 米，孔距0.78 米，井孔深入坝基淤泥质粉质粘土层 1.0 米。 ②设计指标。回填粘性土料要求和土料填筑后的干密度。如华容县北汊水库设计要求回填粘性土料粘粒含量35～50%，小粒径石子含量不超过 10%，渗透系数小于 1×10-5cm/s，含水量控制在 19～25%，填筑后的土料干密度大于1.55g/cm 3。 3 施工工艺 3 .1 施工工艺流程 冲抓套井施工操作主要是造孔、回填、夯实 3 个环节，其详细工艺流程如下所示：放样布孔→架机对中→造孔→下井检查→人工清理→回填夯实→质量检查。 3 .2 施工机械设备和原材料 施工主要机械设备有：8JZ—95 型冲抓式打井机、三角架、卷扬机、夯锤、弃土车、自翻斗车、挖掘机、自卸汽车等。冲抓井孔径1.1 米，夯锤直径要大于 90 厘米，锤重800 公斤以上。开工前要做 2—3 个试验孔，检验设备技术状况、性能是否满足施工需要，是否符合设计要求，细化施工技术措施和质量、安全保证措施，并及时与设计联系。 大坝冲抓回填材料为粘土，料场土要做详细的土工试验，按施工规范及监理要求 2 取土料检测试样，送交资质满足要求的具有法律效力的检测单位进行检测，确保土料满足设计要求。 3 .3 冲抓套井的定位与放样 根据业主和监理提供的大坝水准点，测量冲抓坝段坝顶高程，每 50 米坝长留一固定高程点，在施工区以外距第一孔和终孔各 10 米设永久性固定桩。钻孔中心线位于坝顶中轴线偏上游处（1.5 米），第一孔中心桩位置在起点（桩号 0＋000）处...
