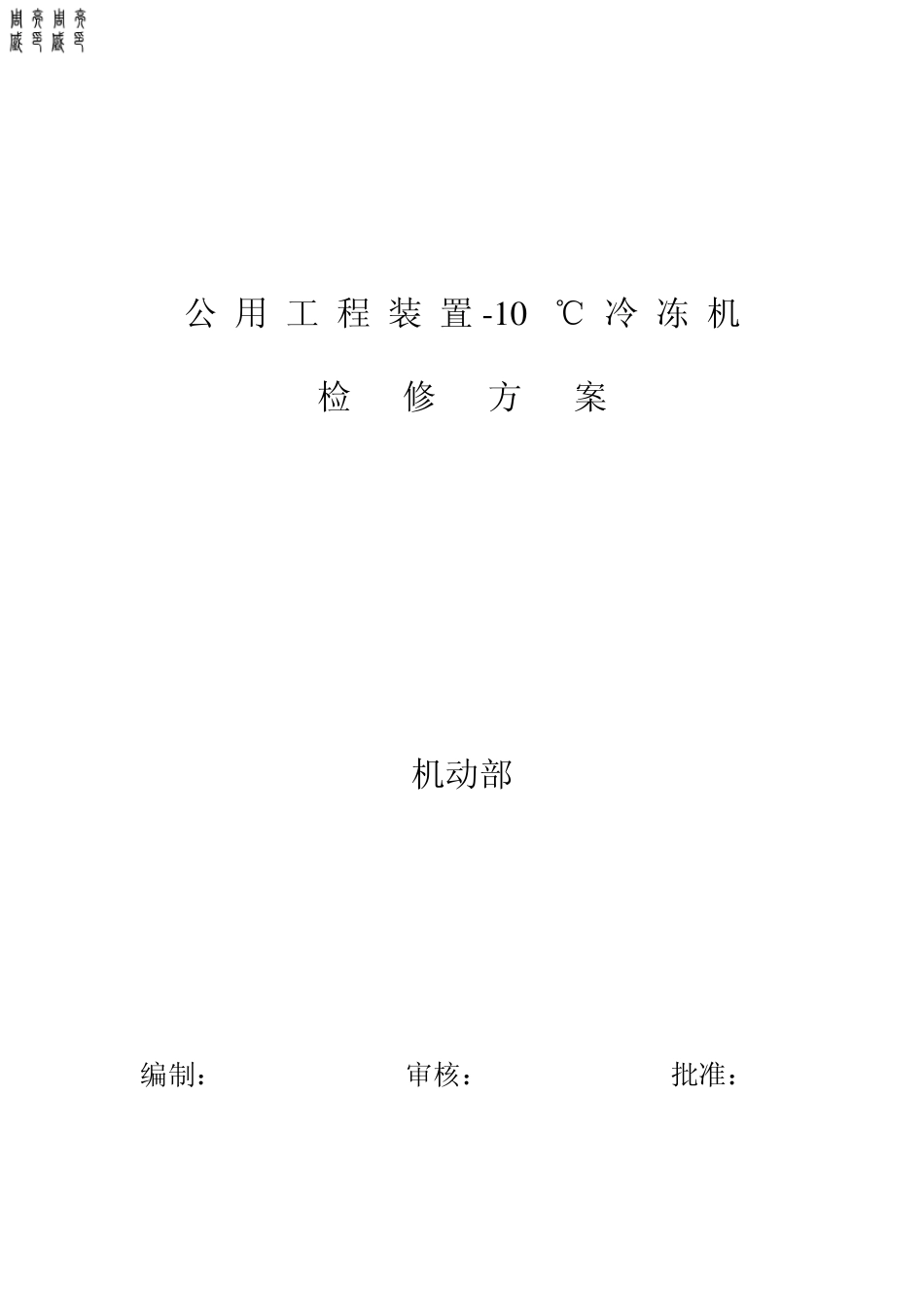

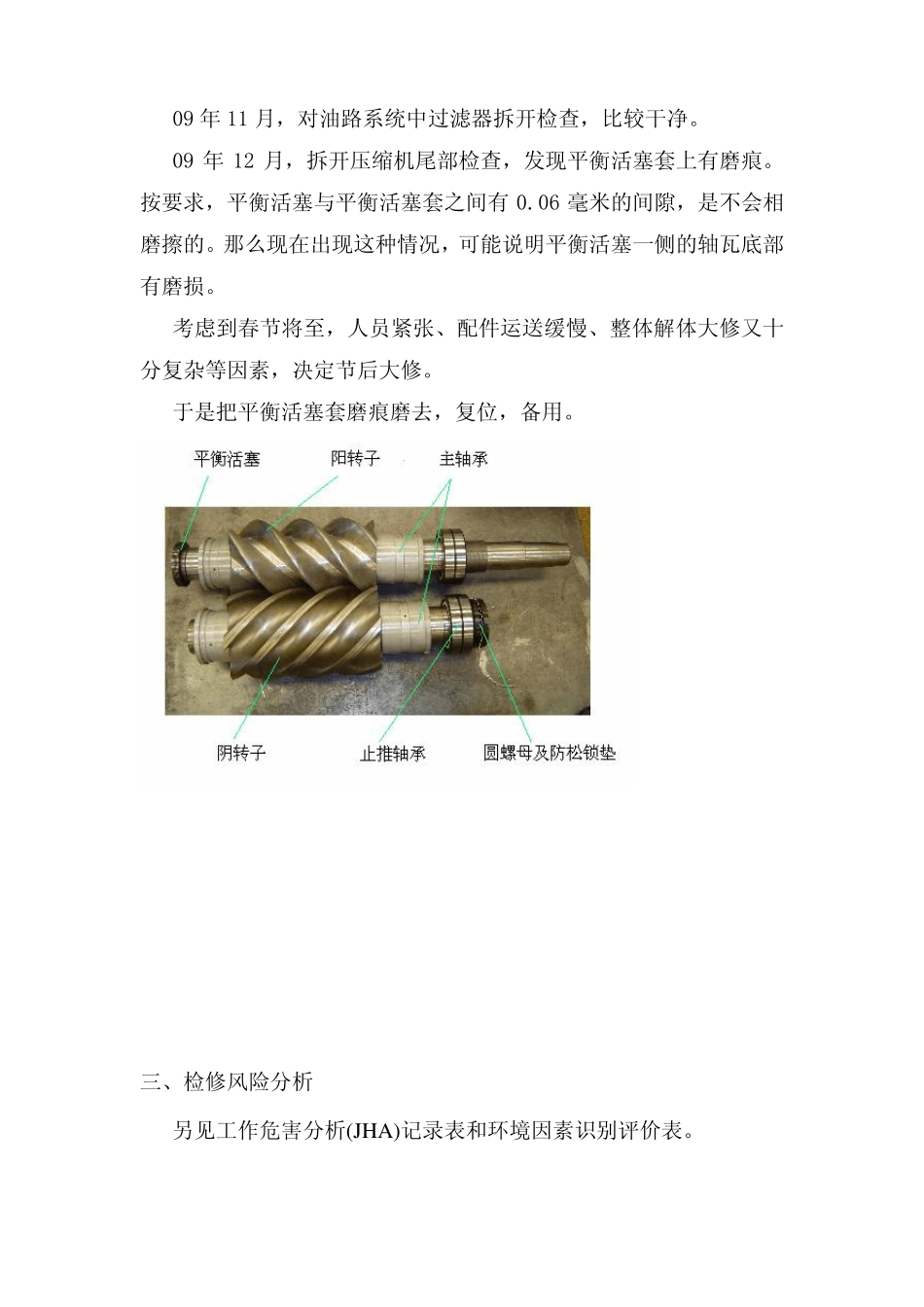

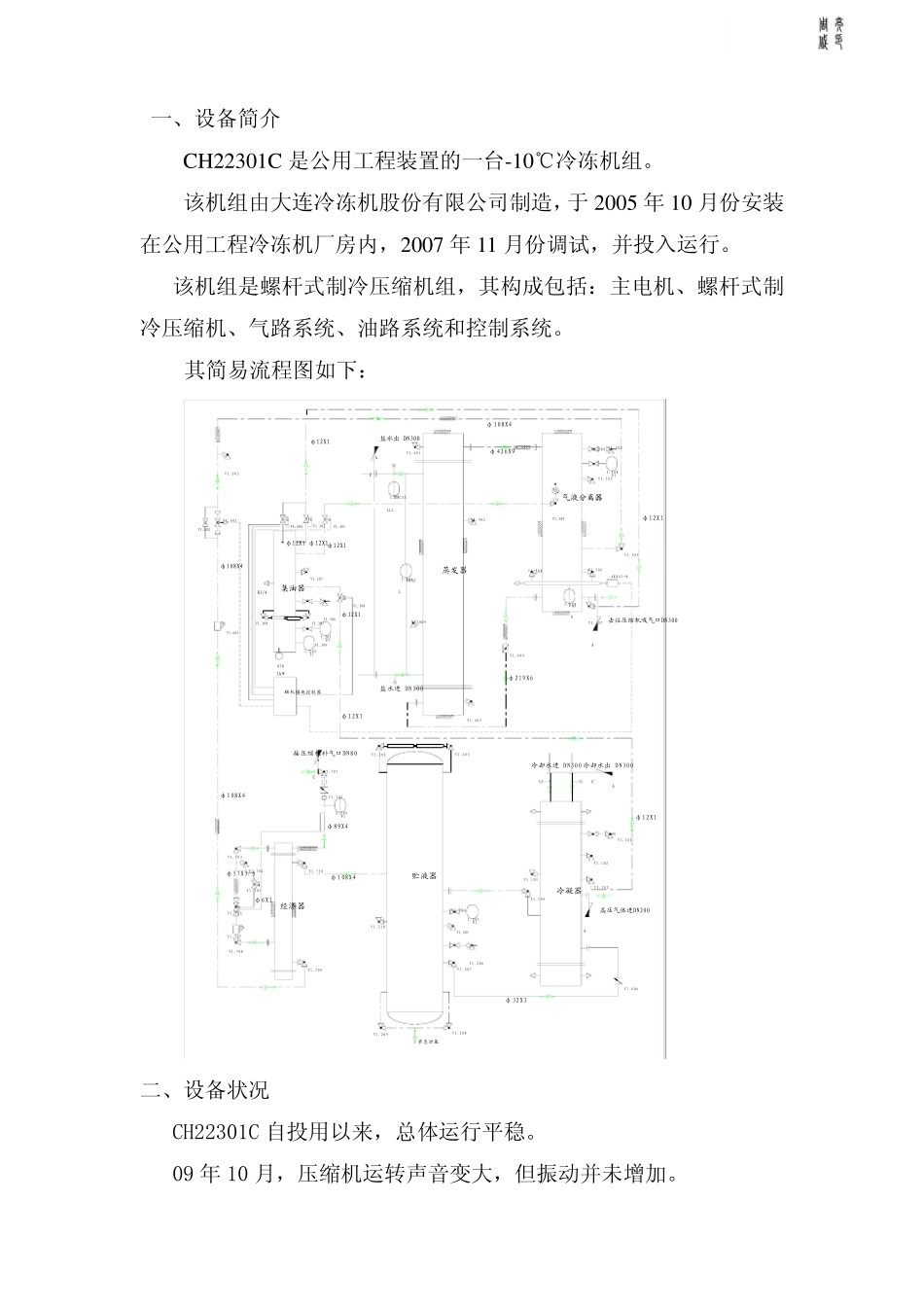

公 用 工 程 装 置 -1 0 ℃ 冷 冻 机 检 修 方 案 机动部 编制： 审核： 批准： 一、设备简介 CH22301C 是公用工程装置的一台-10℃冷冻机组。 该机组由大连冷冻机股份有限公司制造，于 2005 年 10 月份安装在公用工程冷冻机厂房内，2007 年 11 月份调试，并投入运行。 该机组是螺杆式制冷压缩机组，其构成包括：主电机、螺杆式制冷压缩机、气路系统、油路系统和控制系统。 其简易流程图如下： 高压气体进DN200V1.205去往压缩机吸气口DN300V1.309LL1.205盐水出 DN300φ12X1CAφ108X4V1.305φ12X1φ12X1V1.303V1.302V1.301φ12X1集油器R3/4V1.605V1.308φ12X1V1.304PIV1.306V1.3071.203V1.509V1.602V1.504L气液分离器φ108X4V1.401TICAZφ426X9V1.6011.208V1.502V1.501V1.503PIV1.5081.206蒸发器V1.402LPdAZV1.404V1.506V1.603V1.505φ12X1AKS41-8LqZ1.207ACV1.507HV1.105φ12X1辅机模块控制器盐水进 DN300TIHTR1.2021kWV1.202V1.203V1.210贮液器V1.2041.201PI冷却水进 DN300 冷却水出 DN300V1.403φ219X6V1.604CAV1.102φ12X1V1.101冷凝器V1.103ACV1.104φ32X3V1.207V1.206V1.209紧急泄氟V1.208V1.606PI1.209V1.701经济器接压缩机补气口DN80V1.702V1.703V1.706V1.707V1.708V1.709V1.710φ108X4φ89X4φ57X3.5ACV1.704V1.705φ6X1φ108X4 二、设备状况 CH22301C 自投用以来，总体运行平稳。 09 年 10 月，压缩机运转声音变大，但振动并未增加。 09 年11 月，对油路系统中过滤器拆开检查，比较干净。 09 年12 月，拆开压缩机尾部检查，发现平衡活塞套上有磨痕。按要求，平衡活塞与平衡活塞套之间有0.06 毫米的间隙，是不会相磨擦的。那么现在出现这种情况，可能说明平衡活塞一侧的轴瓦底部有磨损。 考虑到春节将至，人员紧张、配件运送缓慢、整体解体大修又十分复杂等因素，决定节后大修。 于是把平衡活塞套磨痕磨去，复位，备用。 三、检修风险分析 另见工作危害分析(JHA)记录表和环境因素识别评价表。 四、检修：准备 1、按停机程序停下冷冻机。 2、关闭吸、排气截止阀，切断电源。 3、在 CH22301C 和 D 之间连接软管，把 C 中的氟利昂吸入 D 机中。 4、准备 5 吨叉车配合吊运。 5、准备 200 升空桶 15 个、抹布 20kg、煤油 50 kg、铁平台 1 个。 五、检修：拆卸 1、拆下联轴器、吸气过滤器、吸气止回阀、油管等，把压缩机运至维修场地。 2、拆下能量指示器部...
