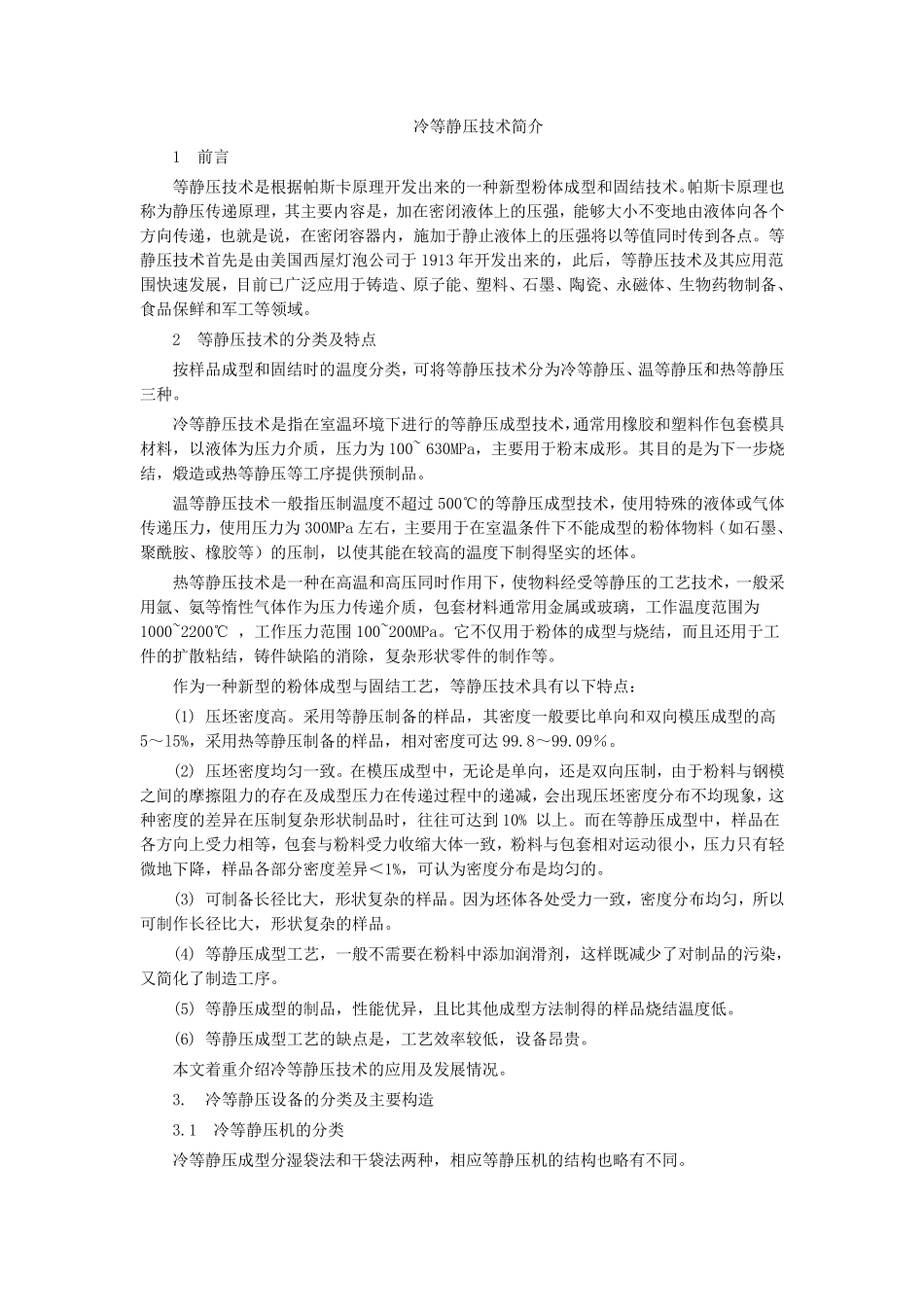

冷 等 静 压 技 术 简 介 1 前 言 等 静 压 技 术 是 根 据 帕 斯 卡 原 理 开 发 出 来 的 一 种 新 型 粉 体 成 型 和 固 结 技 术 。帕 斯 卡 原 理 也称 为 静 压 传 递 原 理 ， 其 主 要 内 容 是 ， 加 在 密 闭 液 体 上 的 压 强 ， 能 够 大 小 不 变 地 由 液 体 向 各 个方 向 传 递 ， 也 就 是 说 ， 在 密 闭 容 器 内 ， 施 加 于 静 止 液 体 上 的 压 强 将 以 等 值 同 时 传 到 各 点 。 等静 压 技 术 首 先 是 由 美 国 西 屋 灯 泡 公 司 于 1913 年 开 发 出 来 的 ， 此 后 ， 等 静 压 技 术 及 其 应 用 范围 快 速 发 展 ， 目 前 已 广 泛 应 用 于 铸 造 、 原 子 能 、 塑 料 、 石 墨 、 陶 瓷 、 永 磁 体 、 生 物 药 物 制 备 、食 品 保 鲜 和 军 工 等 领 域 。 2 等 静 压 技 术 的 分 类及 特点 按样品 成 型 和 固 结 时 的 温度分 类， 可将 等 静 压 技 术 分 为 冷 等 静 压 、 温等 静 压 和 热等 静 压三种 。 冷 等 静 压 技 术 是 指在 室温环境下进行的 等 静 压 成 型 技 术 ，通常用 橡胶和 塑 料 作包套模具材料 ， 以 液 体 为 压 力介 质， 压 力为 100~ 630MPa， 主 要 用 于 粉 末成 形。 其 目 的 是 为 下一 步烧结 ， 煅造 或热等 静 压 等 工 序提供预制 品 。 温等 静 压 技 术 一 般指压 制 温度不 超过500℃的 等 静 压 成 型 技 术 ， 使用 特殊的 液 体 或气体传 递 压 力， 使用 压 力为 300MPa 左右， 主 要 用 于 在 室温条件下不 能 成 型 的 粉 体 物 料 （如石 墨 、聚酰胺、 橡胶等 ）的 压 制 ， 以 使其 能 在 较高的 温度下制 得坚实的 坯体 。 热等 静 压 技 术 是 一 种 在 高温和 高压 同 时 作用 下， 使物 料 经受等 静 压 的 工 艺技 术 ， 一 般采用 氩、 氨等 惰性气体 作为 压 力传 递 介 质， 包套材料 通常用 金属或玻璃， 工 作温度范 围 为1000~2200℃ ， 工 作压 力范 围 100~200MPa。 它不 仅用 ...
