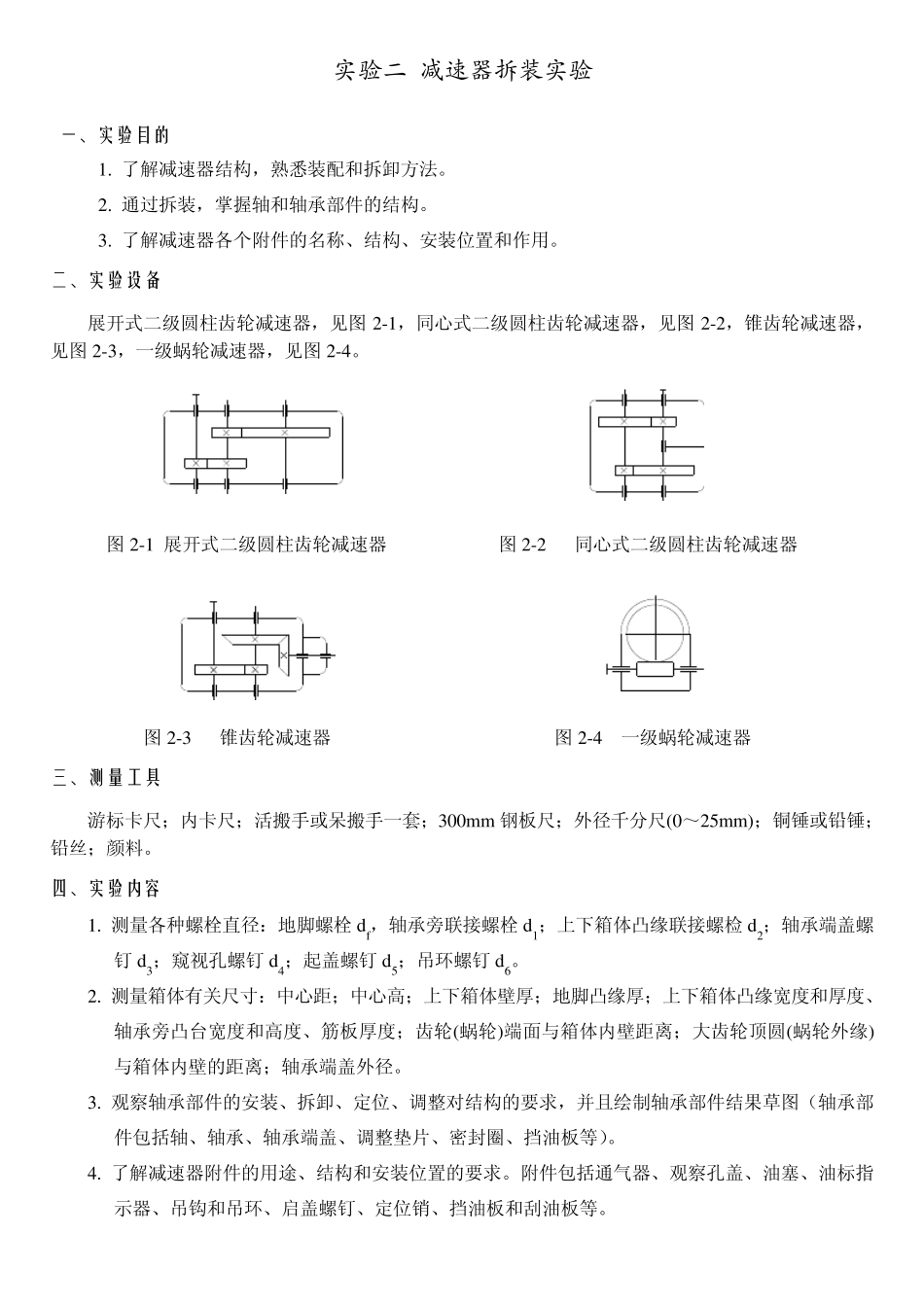

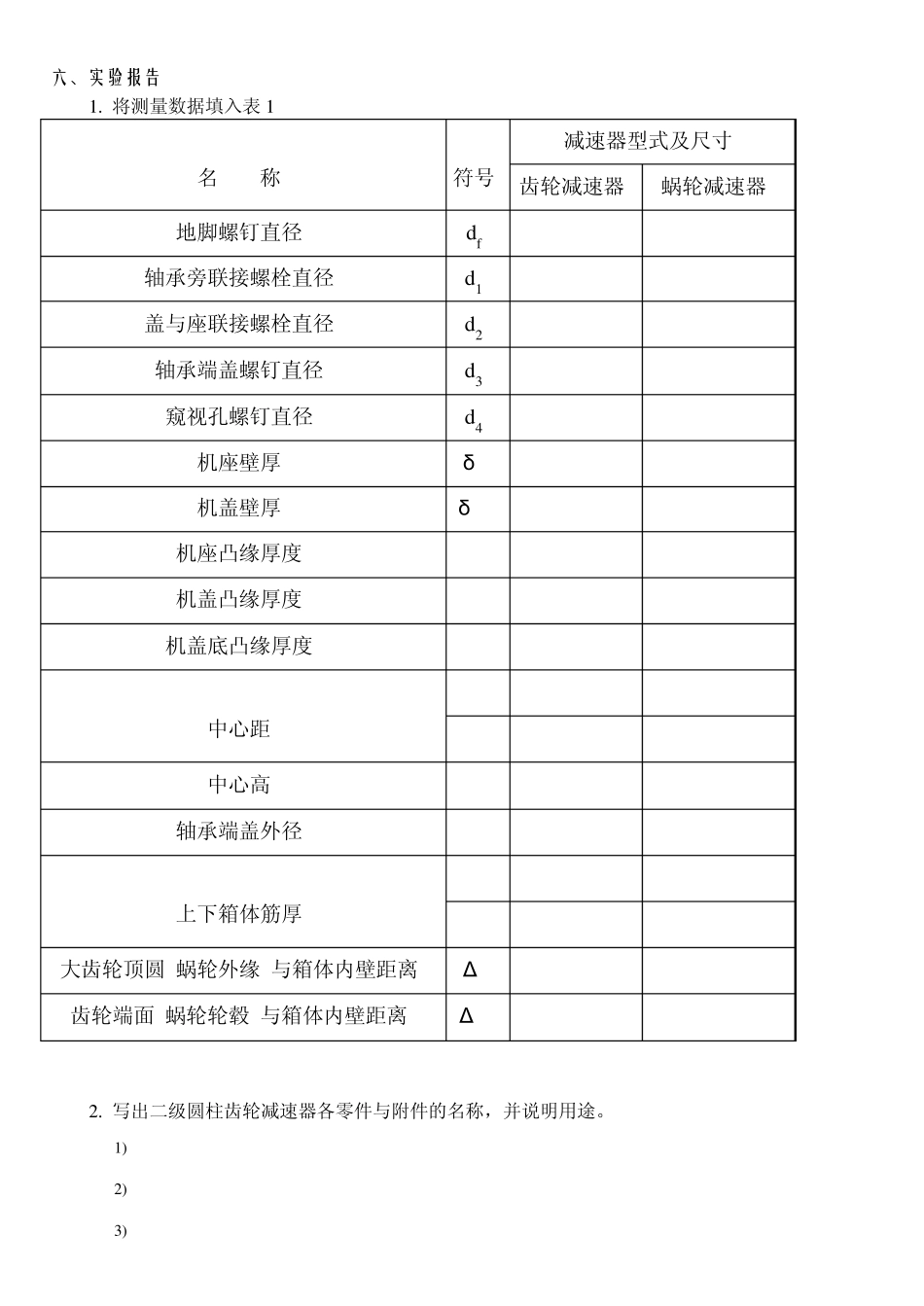

实验二 减速器拆装实验 一、实验目的 1. 了解减速器结构，熟悉装配和拆卸方法。 2. 通过拆装，掌握轴和轴承部件的结构。 3. 了解减速器各个附件的名称、结构、安装位置和作用。 二、实验设备 展开式二级圆柱齿轮减速器，见图 2-1，同心式二级圆柱齿轮减速器，见图 2-2，锥齿轮减速器，见图 2-3，一级蜗轮减速器，见图 2-4。 图 2-1 展开式二级圆柱齿轮减速器 图 2-2 同心式二级圆柱齿轮减速器 图 2-3 锥齿轮减速器 图 2-4 一级蜗轮减速器 三、测量工具 游标卡尺；内卡尺；活搬手或呆搬手一套；300m m 钢板尺；外径千分尺(0～25m m )；铜锤或铅锤；铅丝；颜料。 四、实验内容 1. 测量各种螺栓直径：地脚螺栓 df，轴承旁联接螺栓 d1；上下箱体凸缘联接螺检 d2；轴承端盖螺钉 d3；窥视孔螺钉 d4；起盖螺钉 d5；吊环螺钉 d6。 2. 测量箱体有关尺寸：中心距；中心高；上下箱体壁厚；地脚凸缘厚；上下箱体凸缘宽度和厚度、轴承旁凸台宽度和高度、筋板厚度；齿轮(蜗轮)端面与箱体内壁距离；大齿轮顶圆(蜗轮外缘)与箱体内壁的距离；轴承端盖外径。 3. 观察轴承部件的安装、拆卸、定位、调整对结构的要求，并且绘制轴承部件结果草图（轴承部件包括轴、轴承、轴承端盖、调整垫片、密封圈、挡油板等）。 4. 了解减速器附件的用途、结构和安装位置的要求。附件包括通气器、观察孔盖、油塞、油标指示器、吊钩和吊环、启盖螺钉、定位销、挡油板和刮油板等。 五、实验步骤 1 . 拧下轴承端盖的螺钉，取下轴承端盖和调整垫片。 2 . 拧下上、下箱体联接螺栓及轴承旁螺栓，取出定位销，利用启盖螺钉打开箱体上盖。 3 . 分析轴承部件的结构，并绘出结构草图来。了解如何实现轴承部件的安装、固定与调整。 4 . 放上装好的轴承部件，测量大齿轮顶圆至下箱体内底的深度；齿轮（蜗轮）端面的顶圆与箱体间的距离。 5 . 测量各种螺钉和箱体的有关尺寸，填入表 1 中。 6 . 观察各附件的位置、结构及用途。 六、实验报告 1. 将测量数据填入表1 名 称 符号 减速器型式及尺寸 齿轮减速器 蜗轮减速器 地脚螺钉直径 df 轴承旁联接螺栓直径 d1 盖与座联接螺栓直径 d2 轴承端盖螺钉直径 d3 窥视孔螺钉直径 d4 机座壁厚 δ 机盖壁厚 δ 1 机座凸缘厚度 b 机盖凸缘厚度 b1 机盖底凸缘厚度 b2 中心距 a1 a2 中心高 H 轴承端盖外径 D2 上下箱体筋厚 m m1 大齿轮顶圆(蜗轮...
