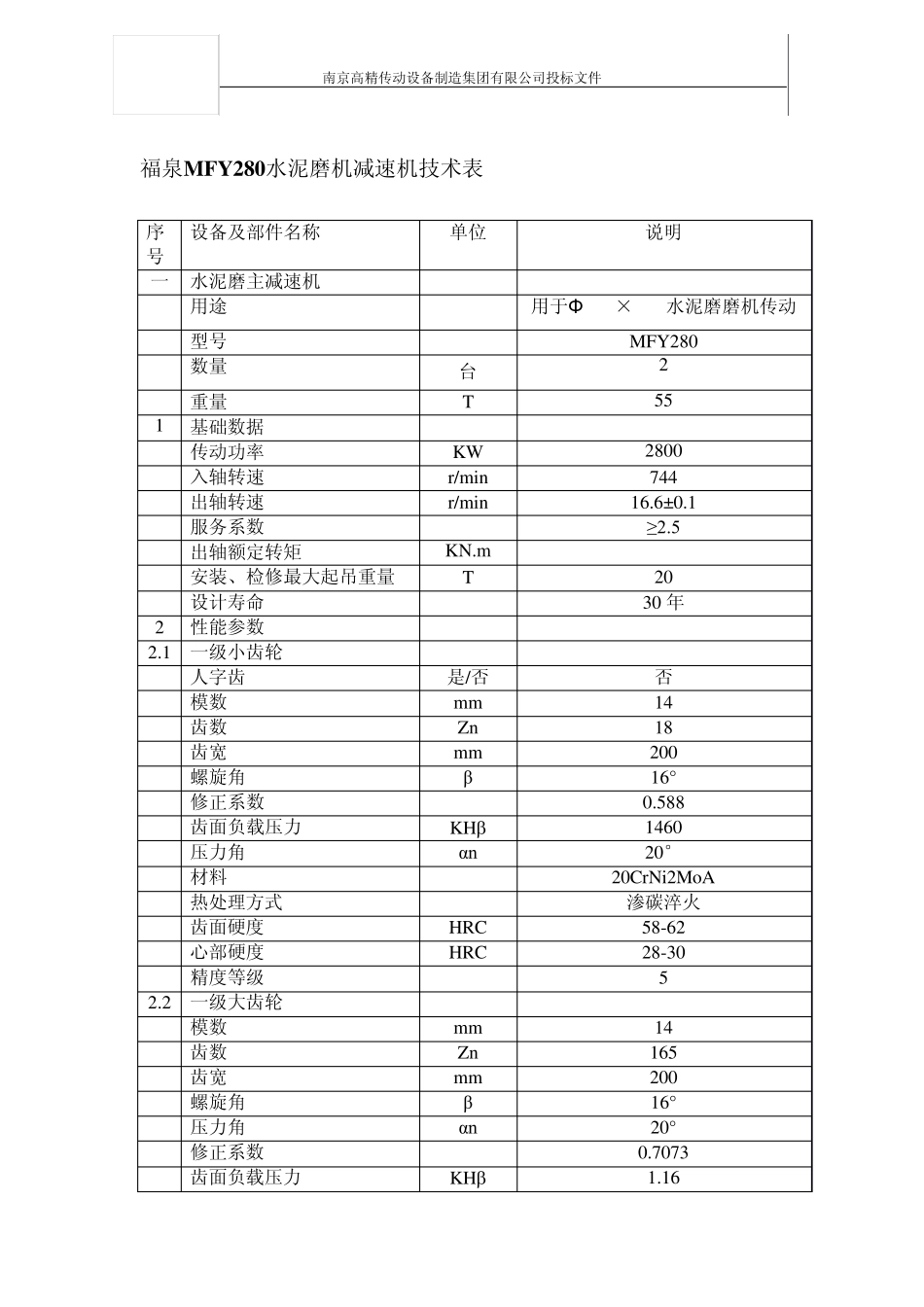

南京高精传动设备制造集团有限公司投标文件 福泉MFY280水泥磨机减速机技术表 序号 设备及部件名称 单位 说明 一 水泥磨主减速机 用途 用于Φ 3.8×13m水泥磨磨机传动 型号 MFY280 数量 台 2 重量 T 55 1 基础数据 传动功率 KW 2800 入轴转速 r/min 744 出轴转速 r/min 16.6±0.1 服务系数 ≥2.5 出轴额定转矩 KN.m 安装、检修最大起吊重量 T 20 设计寿命 30 年 2 性能参数 2.1 一级小齿轮 人字齿 是/否 否 模数 mm 14 齿数 Zn 18 齿宽 mm 200 螺旋角 β 16° 修正系数 0.588 齿面负载压力 KH 1460 压力角 αn 20° 材料 20CrNi2MoA 热处理方式 渗碳淬火 齿面硬度 HRC 58-62 心部硬度 HRC 28-30 精度等级 5 2.2 一级大齿轮 模数 mm 14 齿数 Zn 165 齿宽 mm 200 螺旋角 β 16° 压力角 αn 20° 修正系数 0.7073 齿面负载压力 KH 1.16 南京高精传动设备制造集团有限公司投标文件 材料 20CrMnMoA 热处理方式 渗碳淬火 齿面硬度 HRC 58-62 心部硬度 HRC 28-30 精度等级 5 2.3 二级小齿轮 模数 mm 22 齿数 Zn 21 齿宽 mm 520 螺旋角 β 7° 修正系数 0.2 齿面负载压力 KH 1.15 压力角 αn 20° 材料 20CrNi2MoA 热处理方式 渗碳淬火 齿面硬度 HRC 58-63 心部硬度 HRC 28-30 精度等级 5 2.4 二级大齿轮 模数 mm 22 齿数 Zn 100 齿宽 mm 520 螺旋角 β 7° 修正系数 0.2193 齿面负载压力 KH 1.15 压力角 αn 20° 材料 20CrMnMoA 热处理方式 渗碳淬火 齿面硬度 HRC 58-63 心部硬度 HRC 28-30 精度等级 5 2.5 传动轴 材料 42CrMoA 热处理 调质 硬度 HRC 28-32 探伤 有 2.6 扭力轴 材料 42CrMoA 热处理 调质 硬度 HRC 28-32 探伤 有 2.7 轴瓦 数量 16 南京高精传动设备制造集团有限公司投标文件 材料 15+zchSnsb11-6 润滑方式 强制润滑 许可最高工作温度 ℃ 70 2.8 膜片联轴器 型号： MFY280L 2.9 稀油站 型号： XYZ350GZ 油压： mPa 公称流量： l/min 350 冷却水耗量： m3/h 56 冷却面积 m2 56 油泵型号 油泵电机 功率： KW 24 转速： r/min 1470 电压： V 350 电加热器 功率： KW 电压： V 3 结构形式（描述） 二 水泥磨辅助传动装置 用途 启动时辅助带动。 型号 MJM630...
