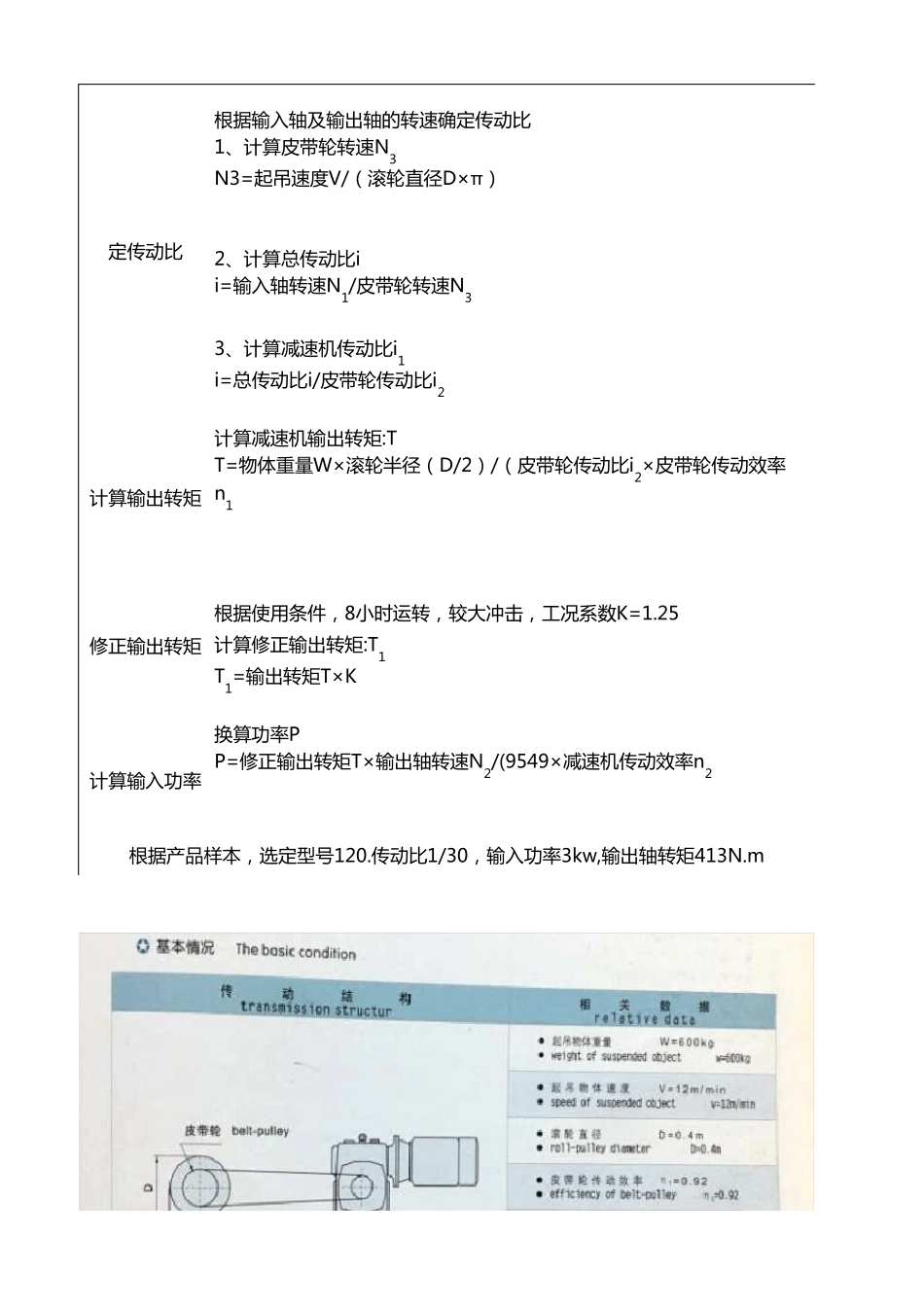

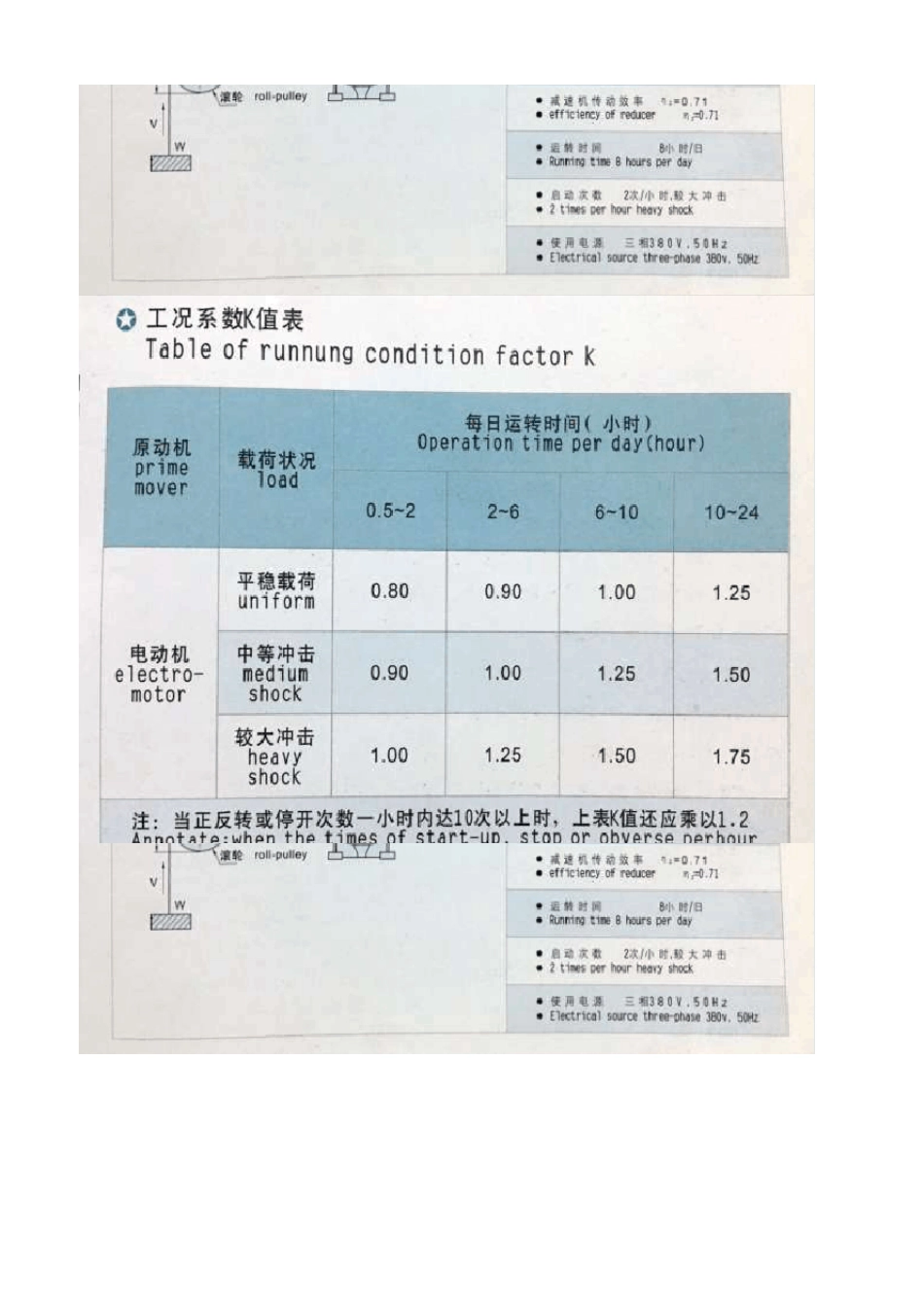

根 据 输 入 轴 及 输 出 轴 的 转 速 确 定 传 动 比1、计 算 皮 带 轮 转 速 N3N3=起 吊 速 度 V/( 滚 轮 直 径 D×π)2、计 算 总 传 动 比 ii=输 入 轴 转 速 N1/皮 带 轮 转 速 N33、计 算 减 速 机 传 动 比 i1i=总 传 动 比 i/皮 带 轮 传 动 比 i2计 算 减 速 机 输 出 转 矩 :TT=物 体 重 量 W×滚 轮 半 径 ( D/2) /( 皮 带 轮 传 动 比 i2×皮 带 轮 传 动 效 率n1)根 据 使 用 条 件 , 8小 时 运 转 , 较 大 冲 击 , 工 况 系 数 K=1.25计 算 修 正 输 出 转 矩 :T1T1=输 出 转 矩 T×K换 算 功 率 PP=修 正 输 出 转 矩 T×输 出 轴 转 速 N2/(9549×减 速 机 传 动 效 率 n2)定 传 动 比修 正 输 出 转 矩计 算 输 入 功 率计 算 输 出 转 矩根 据 产 品 样 本 , 选 定 型 号 120.传 动 比 1/30, 输 入 功 率 3kw,输 出 轴 转 矩 413N.m计 算 实 例实 际 计 算 ( 填 写 )单 位皮 带 轮 转 速 N3N39.5511.57r/min滚 轮 直 径 DD0.40.22m起 吊 速 度 VV128m/min安 全 起 吊 速 度圆 周 率π3.1423.142总 传动比i15164输入轴转 速N11440740r/min皮 带 轮 转 速N39.5511.57r/min减速 机传动比i13028皮 带 轮 传动比i252.3设定值减速 机输出转 矩T260.9779.8N.m物体重量W6001500kg滚 轮 直 径D0.40.22m皮 带 轮 传动传动比i252.3皮 带 轮 传动效率n10.920.92修正输出转 矩T1326.1974.7N.m输出转 矩T260.9779.8N.m工况参数K1.251.25换算 功率P2.303.83kw修正输出转 矩T326.1974.7N.m输出轴转 速N24827r/min减速 机传动效率n20.710.71电 机 级 数转速228004144069608740
