图书馆设计分析VIP专享VIP免费

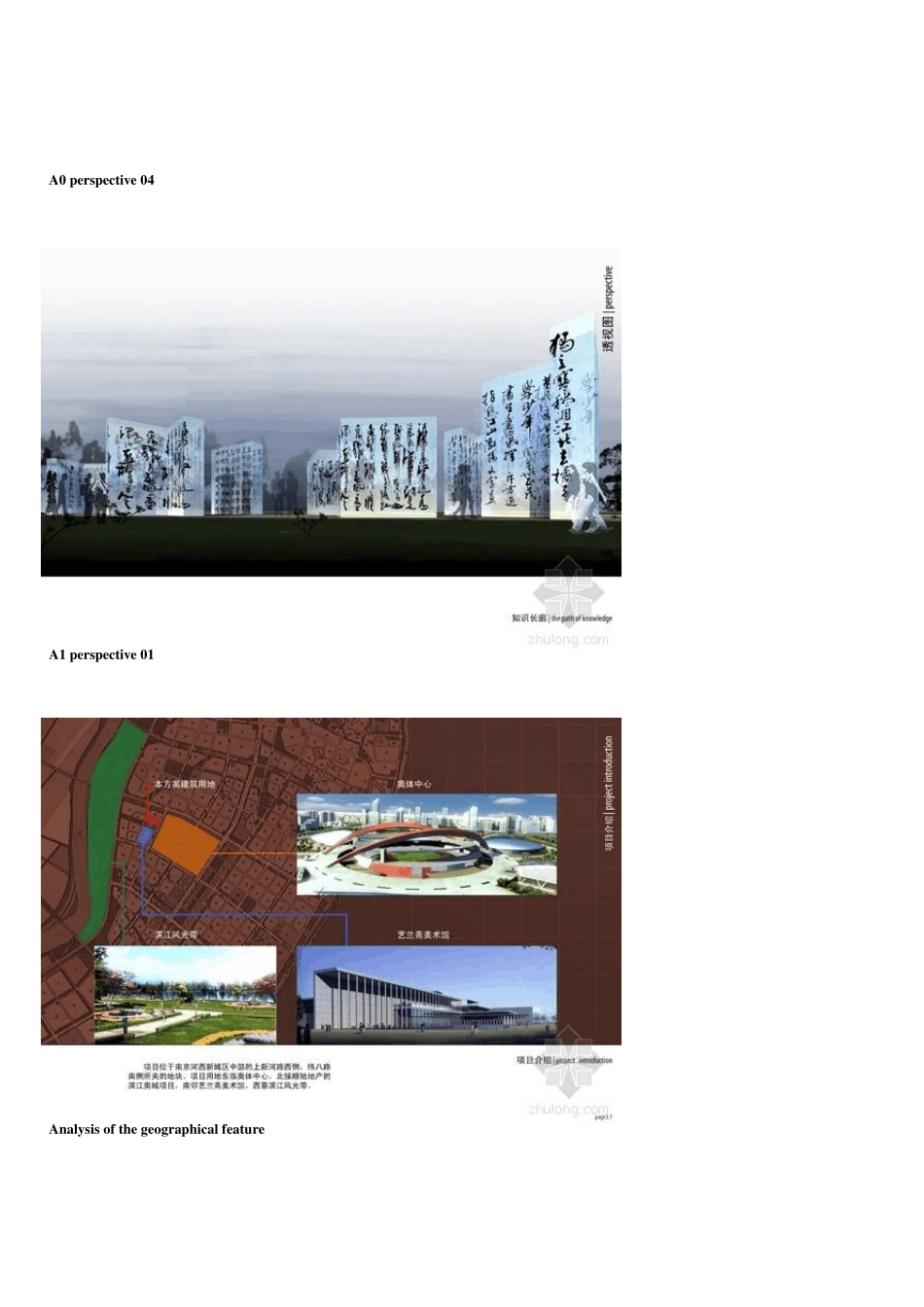

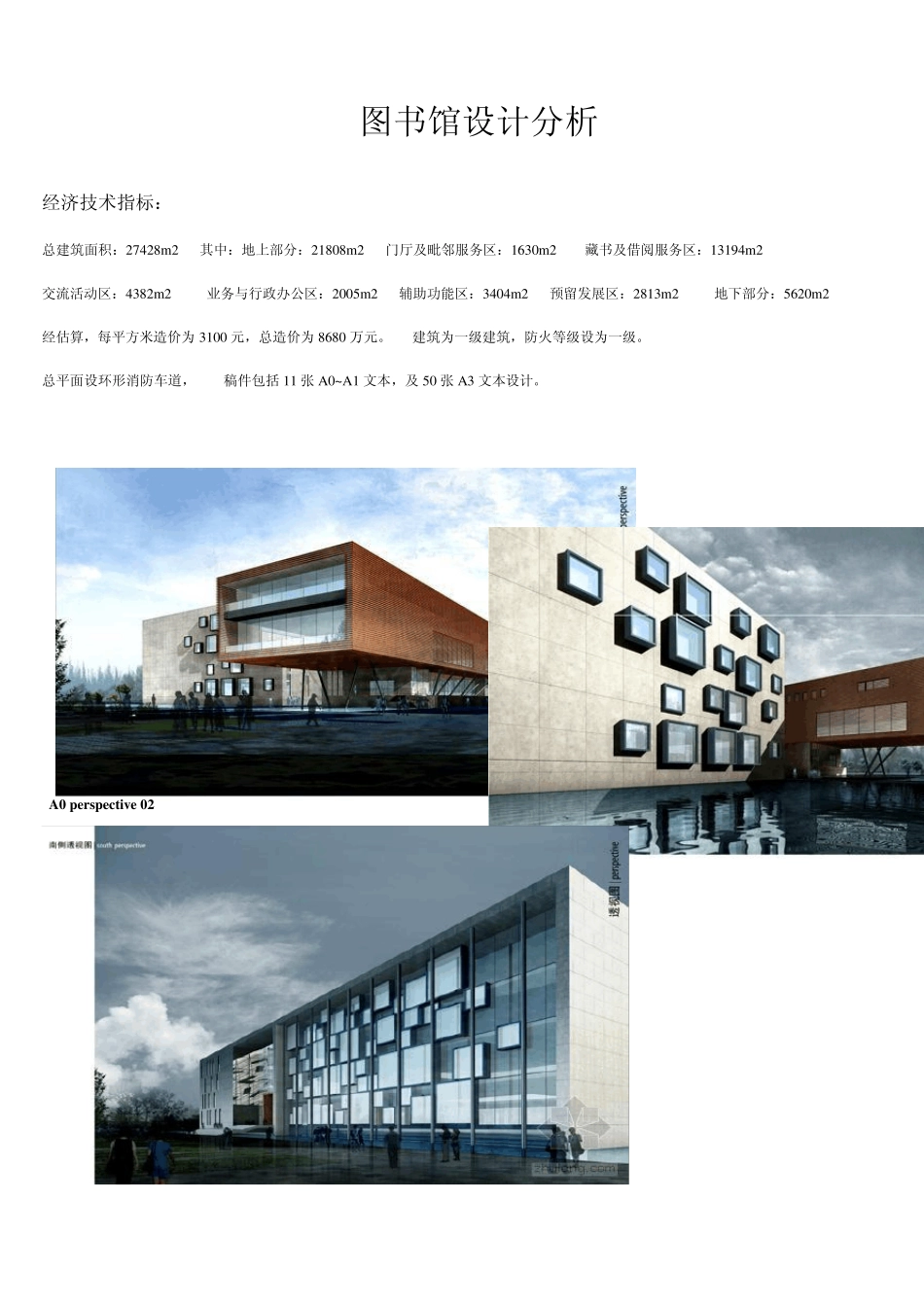

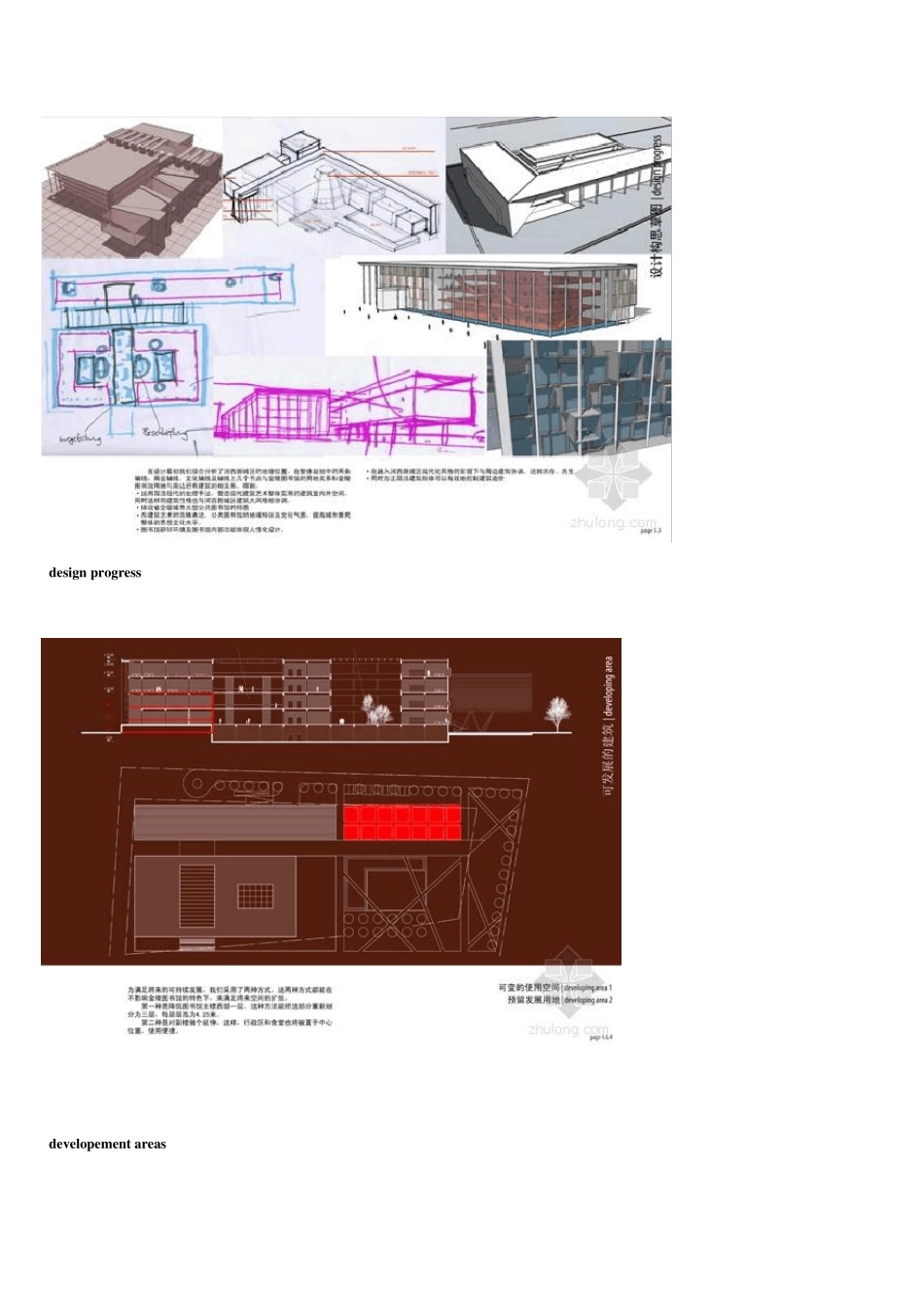

图书馆设计分析 经济技术指标： 总建筑面积：27428m2 其中：地上部分：21808m2 门厅及毗邻服务区：1630m2 藏书及借阅服务区：13194m2 交流活动区：4382m2 业务与行政办公区：2005m2 辅助功能区：3404m2 预留发展区：2813m2 地下部分：5620m2 经估算，每平方米造价为3100 元，总造价为8680 万元。 建筑为一级建筑，防火等级设为一级。 总平面设环形消防车道， 稿件包括 11 张 A0~A1 文本，及50 张 A3 文本设计。 A0 perspectiv e 02 A0 perspective 04 A1 perspective 01 Analysis of the geographical feature design progress dev elopement areas floor plan 01 perspectiv e 07 题目为藏书量约为1 0 万册的社区图书馆，建筑面积约2 0 0 0 平方米。图书馆采用开架管理方式，使用集中空调系统，未要求布置设备用房。本次设计要求采用现浇混凝土方式建造。 建筑设计用时约1 1 周，构造设计约4 周。构造设计作业结合建筑设计进行，内容包括构造体系与布置、立面及外墙构造、楼梯构造。构造作业单独记分，内容未完全表达在最终的设计图纸中。 图 1 . 基地体块模型 红色路段车流量最大，但由于有高大的树木作为隔音屏障，噪音问题并不突出 黄色路段车流量较小，路旁设有座椅，毗邻社区公园，较多人驻足于此地 绿色路段以被改造为小区内停车场，对基地没有明显影响 在这里，提取出与设计密切相关的元素进行分析，尝试找出建筑与环境的最佳介面 1 ．东面剩余的半个足球场 2 ．西北面高大的树木 3 ．红、黄路段交汇的尖角部分 4 ．南面的社区公园与黄色路段 1 ．东面剩余的半个足球场 此方向视野空旷，但景观不佳，而且由于此空地的未来发展并不在控制之中。若建筑设计与此元素有较大联系，将担负很大的风险，故放弃了这个方向的设计，仅作为建筑的“背面”朝向来处理 西北面高大的树木 图 1 和图 2 为基地西北面的高大树木，经测量，树冠半径最宽约 7 米，树高在 1 5 米左右 在基地中最突出的元素就是这一排高大的行道树。关于建筑与树的关系，密斯的范思沃斯住宅给我留下了深刻印象。原本宁静的树林，经过建筑的过滤，得到了艺术的升华。 我希望能在本次设计中突出这些树木的地位，制造一种“树包围人”的感觉，由此确立了本设计中建筑与树木的关系，得到了一条控制线（右下角图） ．红、黄路段交汇的尖角部分 在基地进行的人流分析表明，在这个三角形...
