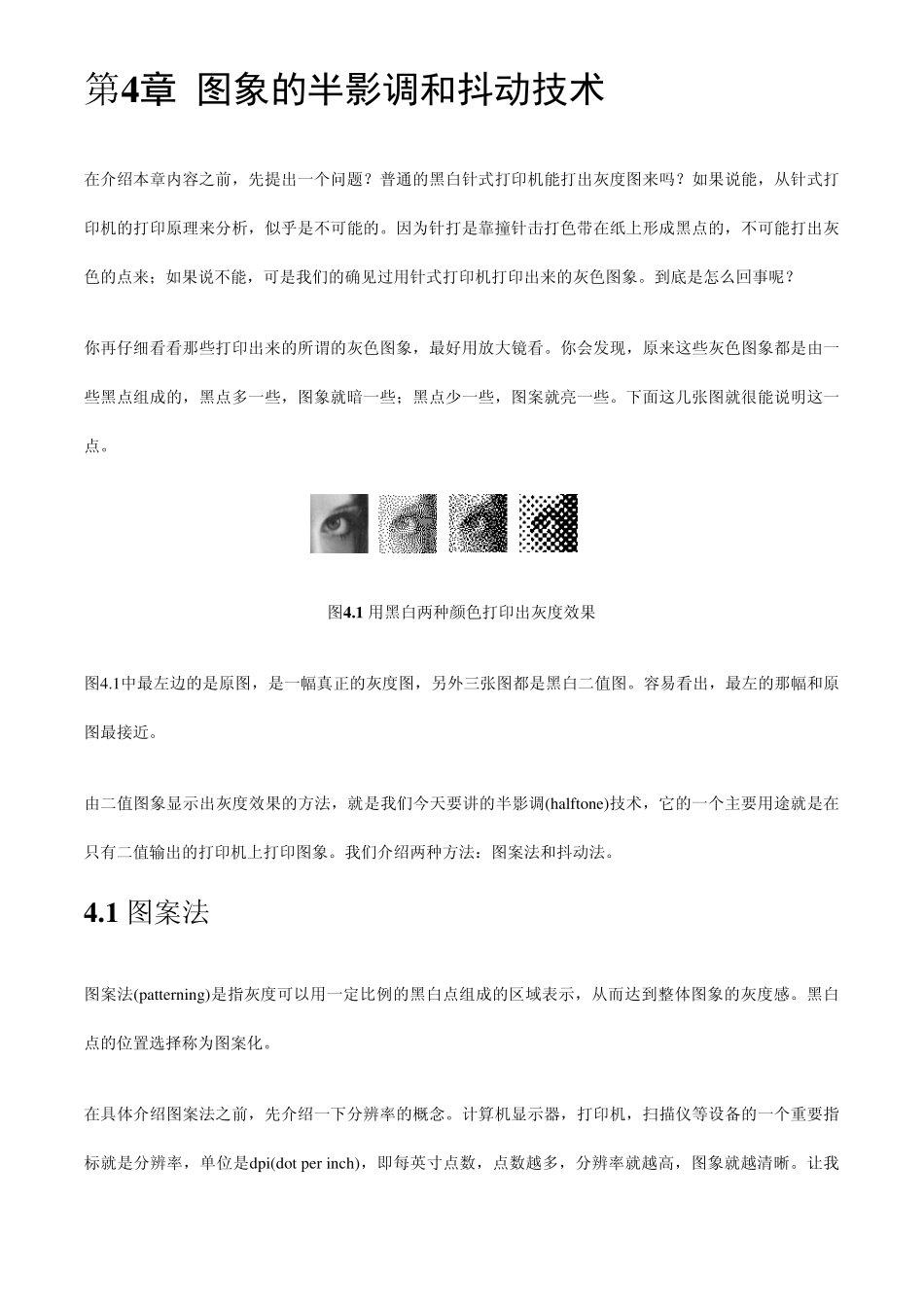

第4 章 图象的半影调和抖动技术 在介绍本章内容之前，先提出一个问题？普通的黑白针式打印机能打出灰度图来吗？如果说能，从针式打印机的打印原理来分析，似乎是不可能的。因为针打是靠撞针击打色带在纸上形成黑点的，不可能打出灰色的点来；如果说不能，可是我们的确见过用针式打印机打印出来的灰色图象。到底是怎么回事呢？ 你再仔细看看那些打印出来的所谓的灰色图象，最好用放大镜看。你会发现，原来这些灰色图象都是由一些黑点组成的，黑点多一些，图象就暗一些；黑点少一些，图案就亮一些。下面这几张图就很能说明这一点。 图4 .1 用黑白两种颜色打印出灰度效果 图4.1中最左边的是原图，是一幅真正的灰度图，另外三张图都是黑白二值图。容易看出，最左的那幅和原图最接近。 由二值图象显示出灰度效果的方法，就是我们今天要讲的半影调(halftone)技术，它的一个主要用途就是在只有二值输出的打印机上打印图象。我们介绍两种方法：图案法和抖动法。 4 .1 图案法 图案法(patterning)是指灰度可以用一定比例的黑白点组成的区域表示，从而达到整 体 图象的灰度感 。黑白点的位 置 选 择 称 为图案化 。 在具 体 介绍图案法之前，先介绍一下分辨 率 的概 念 。计 算 机显示器 ，打印机，扫 描 仪 等 设 备 的一个重 要指标 就是分辨 率 ，单 位 是dpi(dot per inch)，即 每 英 寸 点数 ，点数 越 多，分辨 率 就越 高 ，图象就越 清 晰 。让 我们来计算一下，计算机显示器的分辨率有多高。设显示器为15英寸(指对角线长度)，最多显示1280×1024个点。因为宽高比为4：3，所以宽有12英寸，高有9英寸，则该显示器的水平分辨率为106dpi，垂直分辨率为113.8dpi。一般的激光打印机的分辨率有300dpi×300dpi，600dpi×600dpi，720dpi×720dpi。所以打出来的图象要比计算机显示出来的清晰的多。扫描仪的分辨率要高一些，数码相机的分辨率更高。 言归正传，前面讲了，图案化使用图案来表示象素的灰度，那么我们来做一道计算题。假设有一幅240×180×8bit的灰度图，当用分辨率为300dpi×300dpi的激光打印机将其打印到12.8×9.6英寸的纸上时，每个象素的图案有多大？ 这道题很简单，这张纸最多可以打(300×12.8) ×(300×9.6)=3840×2880个点，所以每个象素可以用(3840/240)×(2880/180)=16×16个点大小的图案来表示，即一个象素256个点。如果这16×16的方块中一个黑点也没有，就可以表示灰度...
