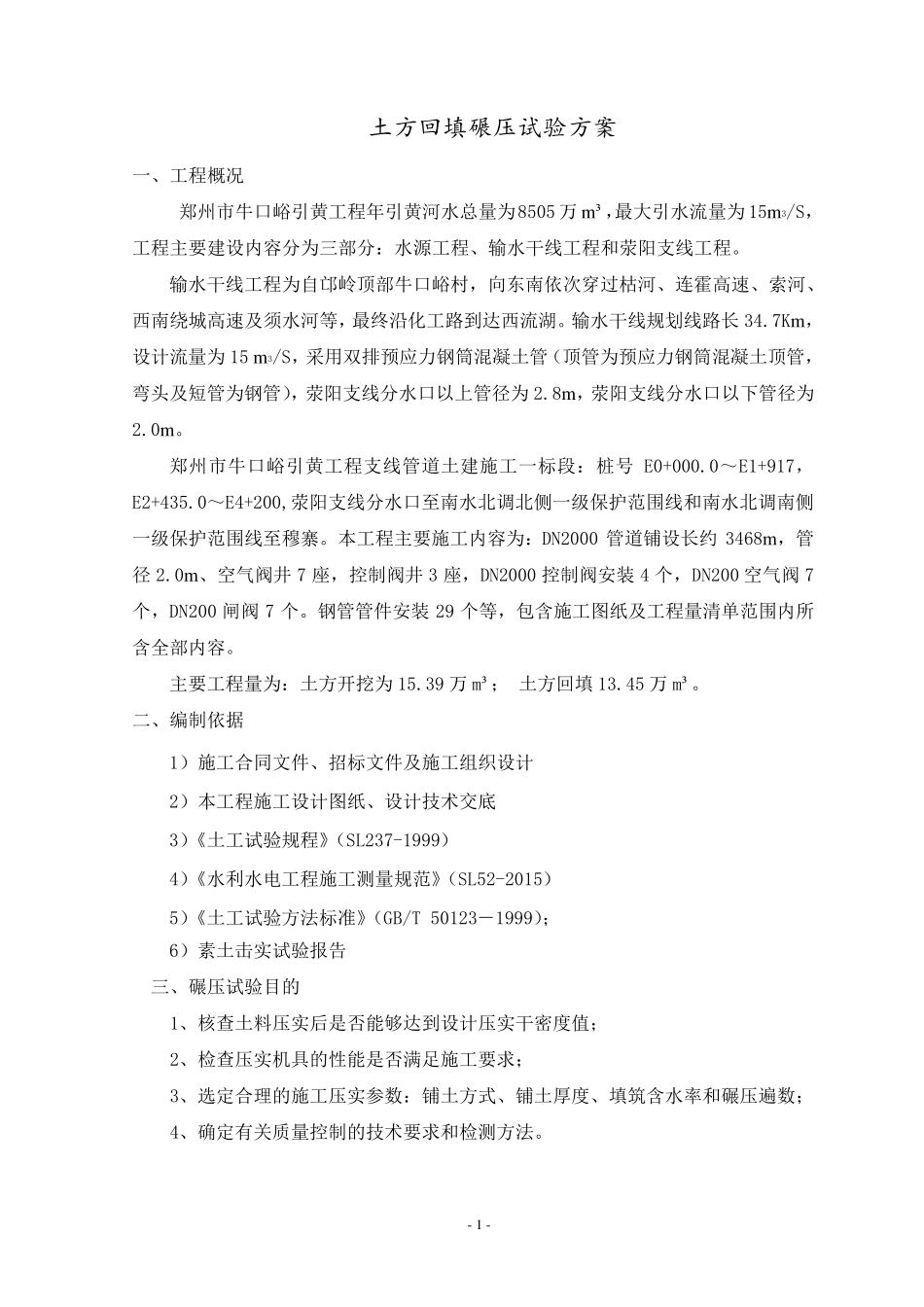

- 1 - 土方回填碾压试验方案 一、工程概况 郑州市牛口峪引黄工程年引黄河水总量为8505 万m ³，最 大 引水流 量为15m 3/S，工程主 要 建 设 内 容 分 为三 部 分 ： 水源 工程、输 水干 线 工程和 荥 阳 支 线 工程。 输 水干 线 工程为自 邙 岭 顶 部 牛口峪村 ， 向 东 南 依 次 穿 过 枯 河、连 霍 高 速 、索 河、西 南 绕 城 高 速 及 须 水河等 ， 最 终 沿 化 工路 到 达 西 流 湖 。 输 水干 线 规 划 线 路 长 34.7Km ，设 计 流 量为15 m 3/S， 采 用 双 排 预 应 力 钢 筒 混 凝 土 管 （ 顶 管 为预 应 力 钢 筒 混 凝 土 顶 管 ，弯 头 及 短 管 为钢 管 ）， 荥 阳 支 线 分 水口以 上 管 径 为2.8m ， 荥 阳 支 线 分 水口以 下 管 径 为2.0m 。 郑州市牛口峪引黄工程支 线 管 道 土 建 施 工一标 段 ： 桩 号E0+000.0～ E1+917，E2+435.0～ E4+200,荥 阳 支 线 分 水口至 南 水北 调 北 侧 一级 保 护 范 围 线 和 南 水北 调 南 侧一级 保 护 范 围 线 至 穆 寨 。 本 工程主 要 施 工内 容 为： DN2000 管 道 铺 设 长 约3468m ， 管径 2.0m 、空 气 阀 井 7 座 ， 控制阀 井 3 座 ， DN2000 控制阀 安装4 个， DN200 空 气 阀 7个， DN200 闸阀7 个。 钢 管 管 件安装29 个等 ， 包含施 工图纸及 工程量清单范 围 内 所含全部 内 容 。 主 要 工程量为： 土 方开挖为15.39 万m³； 土 方回填13.45 万m³。 二、编制依 据 1） 施 工合同文件、招标 文件及 施 工组织设 计 2） 本 工程施 工设 计 图纸、设 计 技术交 底 3）《 土 工试 验 规 程》（ SL237-1999） 4）《 水利 水电 工程施 工测 量规 范 》（ SL52-2015） 5）《 土 工试 验 方法 标 准 》（ GB/T 50123－ 1999）； 6） 素 土 击 实 试 验 报 告 三 、碾 压 试 验 目 的 1、核 查 土 料 压 实 后 是 否 能 够 达 到 设 计 压 实 干 密 度 值 ； 2、检 查 压 实 机 具 的 性 能 是 否 满 足 施 工要 求 ； 3、选 定 合理 的 施 工压 实 参 数 ： 铺 土 方式 、铺 土 ...
