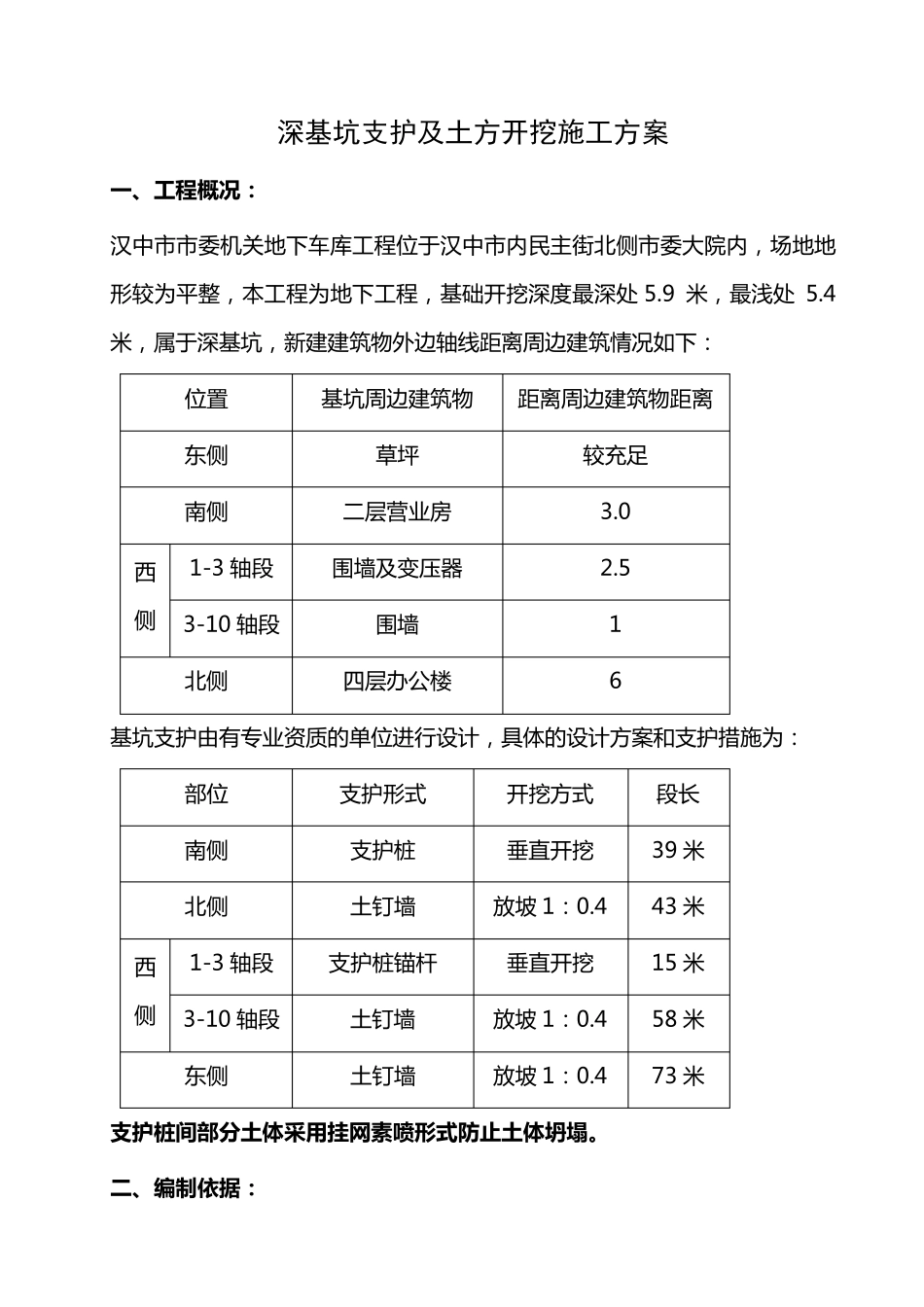

深基坑支护及土方开挖施工方案 一 、工程概况： 汉 中 市 市 委 机 关 地 下车库工程位于汉 中 市 内民主街北侧市 委 大院内，场地 地形较为平整，本工程为地 下工程，基础开挖深度最深处 5
9 米，最浅处 5
4米，属于深基坑，新建建筑物外边轴线距离周边建筑情况如下： 位置 基坑周边建筑物 距离周边建筑物距离 东侧 草坪 较充足 南侧 二层营业房 3
0 西侧 1-3 轴段 围墙及变压器 2
5 3-10 轴段 围墙 1 北侧 四层办公楼 6 基坑支护由有专业资质的单位进行设计，具体的设计方案和支护措施为： 部位 支护形式 开挖方式 段长 南侧 支护桩 垂直开挖 39 米 北侧 土钉墙 放坡 1：0
4 43 米 西侧 1-3 轴段 支护桩锚杆 垂直开挖 15 米 3-10 轴段 土钉墙 放坡 1：0
4 58 米 东侧 土钉墙 放坡 1：0
4 73 米 支护桩间部分土体采用挂网素喷形式防止土体坍塌
二、编制依据： 1
深 基 坑 支 护 设 计 方 案 2
《 建 筑 深 基 坑 支 护 技 术 规 程 》 3
《 建 筑 边 坡 工 程 技 术 规 范 》 4
《 建 筑 桩 基 技 术 规 范 》 5
《 建 筑 地 基 与 基 础 工 程 施 工 质 量 验 收 标 准 》 6
建 筑 工 程 施 工 工 艺 标 准 相 关 要 求 三 、施工方案： （一）支护桩施工方案： 1
支 护 桩 为 两 种 ， 其 中 ○1 轴 线 外 侧 支 护 桩 设 计 为 悬 臂 桩 ， 桩 深9 米 左 右 ， 桩距 为2 米 ， 桩 径 为0
8 米 ， 埋 深4 米 ， 桩 顶 用 贯 梁 连 接
○F 轴 外 侧 部 分 采 用支 护 桩 、预应力锚杆配合的简支 桩 进行支 护 ， 桩 径 与 桩 深 同○1轴 ， 桩 距 为 1
