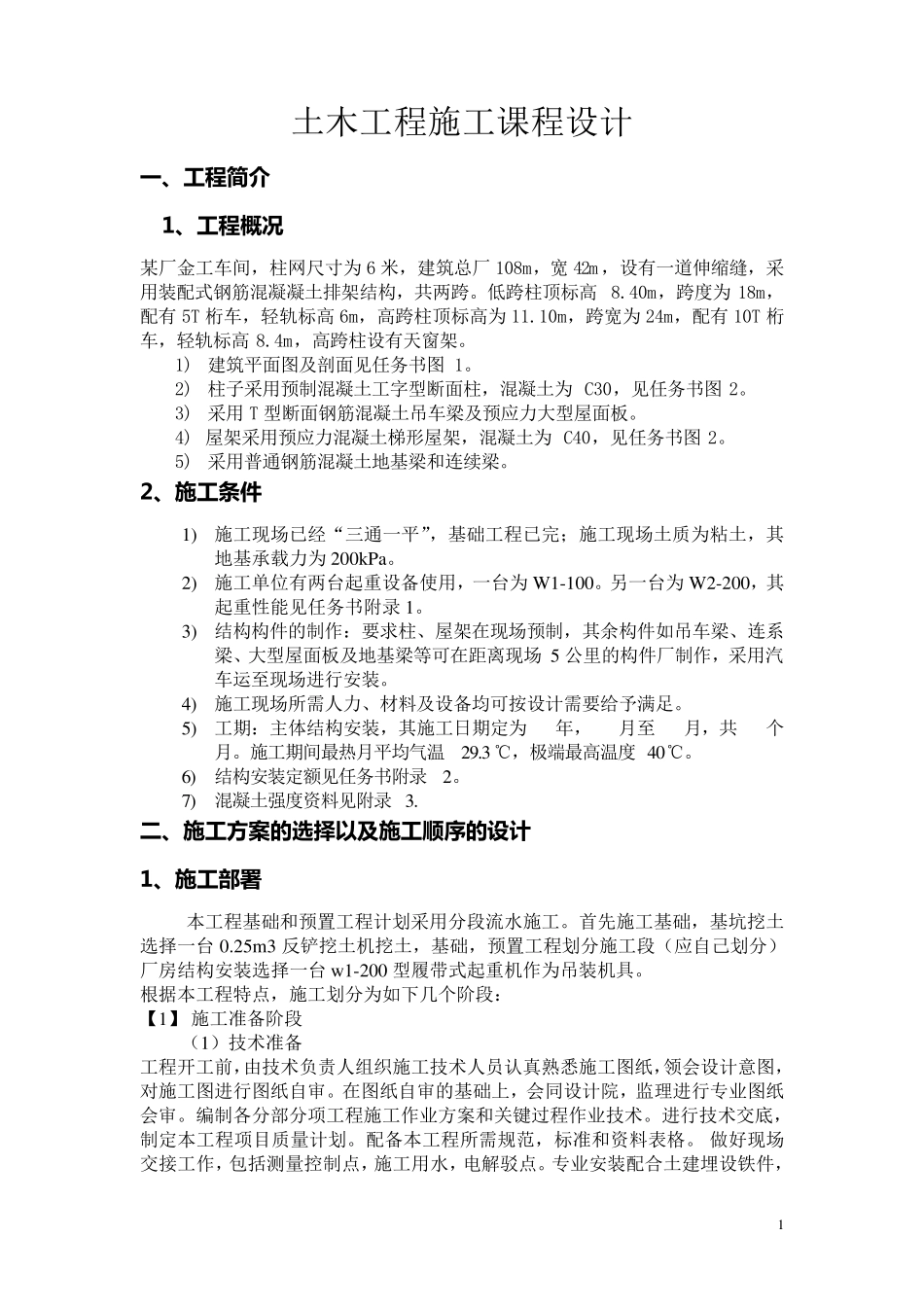

1 土木工程施工课程设计 一 、工程简介 1、工程概况 某厂金工车间，柱网尺寸为6 米，建筑总厂108m，宽42m ，设有一道伸缩缝，采用装配式钢筋混凝凝土排架结构，共两跨。低跨柱顶标高 8.40m，跨度为18m，配有5T 桁车，轻轨标高 6m，高跨柱顶标高为11.10m，跨宽为24m，配有10T 桁车，轻轨标高 8.4m，高跨柱设有天窗架。 1) 建筑平面图及剖面见任务书图 1。 2) 柱子采用预制混凝土工字型断面柱，混凝土为C30，见任务书图 2。 3) 采用T 型断面钢筋混凝土吊车梁及预应力大型屋面板。 4) 屋架采用预应力混凝土梯形屋架，混凝土为C40，见任务书图 2。 5) 采用普通钢筋混凝土地基梁和连续梁。 2、施工条件 1) 施工现场已经“三通一平”，基础工程已完；施工现场土质为粘土，其地基承载力为 200kPa。 2) 施工单位有两台起重设备使用，一台为 W1-100。另一台为 W2-200，其起重性能见任务书附录 1。 3) 结构构件的制作：要求柱、屋架在现场预制，其余构件如吊车梁、连系梁、大型屋面板及地基梁等可在距离现场5 公里的构件厂制作，采用汽车运至现场进行安装。 4) 施工现场所需人力、材料及设备均可按设计需要给予满足。 5) 工期：主体结构安装，其施工日期定为 年， 月至 月，共 个月。施工期间最热月平均气温29.3 ℃，极端最高温度 40℃。 6) 结构安装定额见任务书附录2。 7) 混凝土强度资料见附录 3. 二、施工方案的选择以及施工顺序的设计 1、施工部署 本工程基础和预置工程计划采用分段流水施工。首先施工基础，基坑挖土选择一台 0.25m3 反铲挖土机挖土，基础，预置工程划分施工段（应自己划分）厂房结构安装选择一台 w1-200 型履带式起重机作为吊装机具。 根据本工程特点，施工划分为如下几个阶段： 【1】 施工准备阶段 （1）技术准备 工程开工前，由技术负责人组织施工技术人员认真熟悉施工图纸，领会设计意图，对施工图进行图纸自审。在图纸自审的基础上，会同设计院，监理进行专业图纸会审。编制各分部分项工程施工作业方案和关键过程作业技术。进行技术交底，制定本工程项目质量计划。配备本工程所需规范，标准和资料表格。 做好现场交接工作，包括测量控制点，施工用水，电解驳点。专业安装配合土建埋设铁件， 2 埋 管 ， 接 地 线 等 。 （ 2） 资 源 准 备 材 料 准 备 ： 根 据 网 络 进 度 计 划 ， 提 出 材 料 进 场 计 划 和 设 ...
