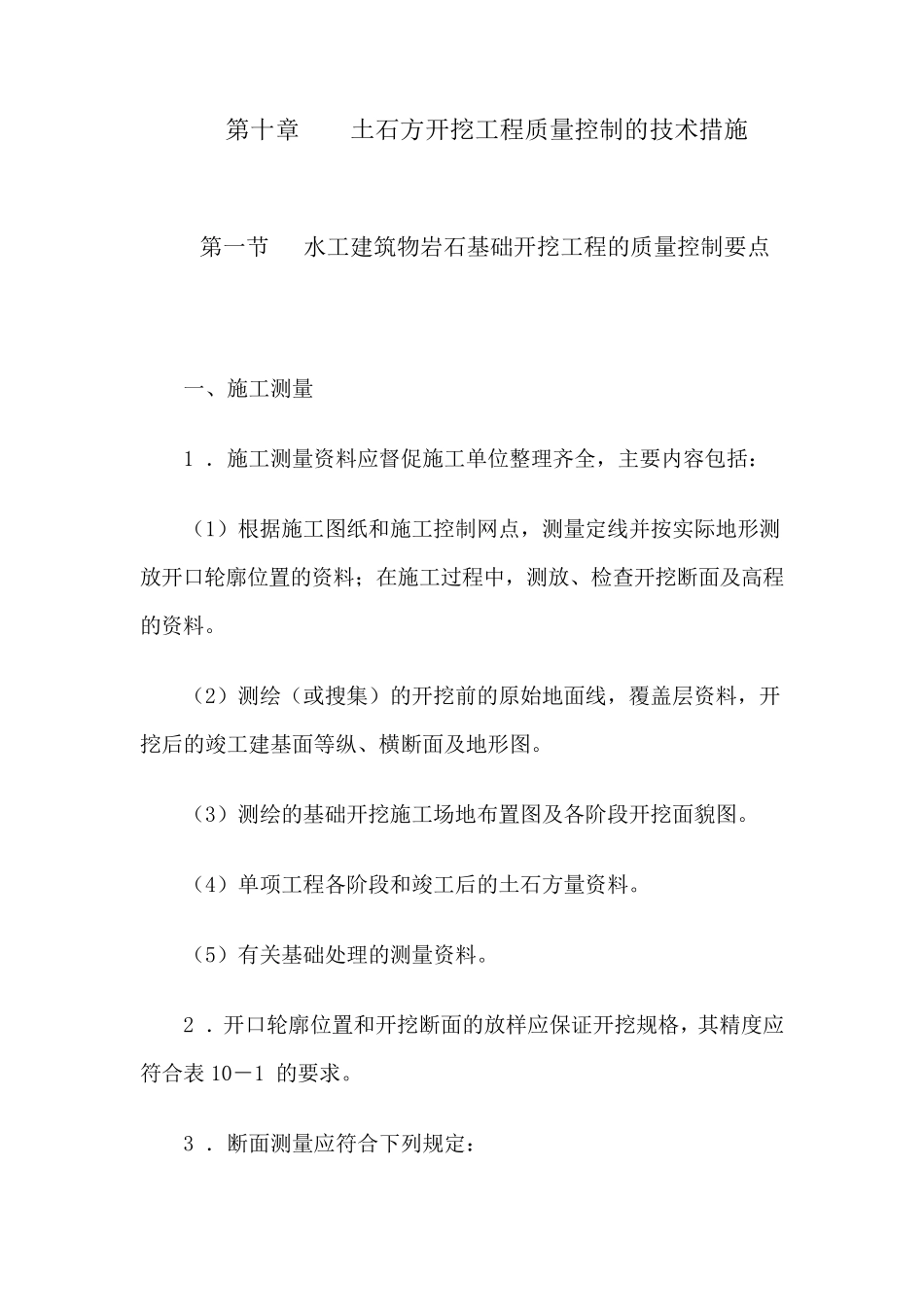

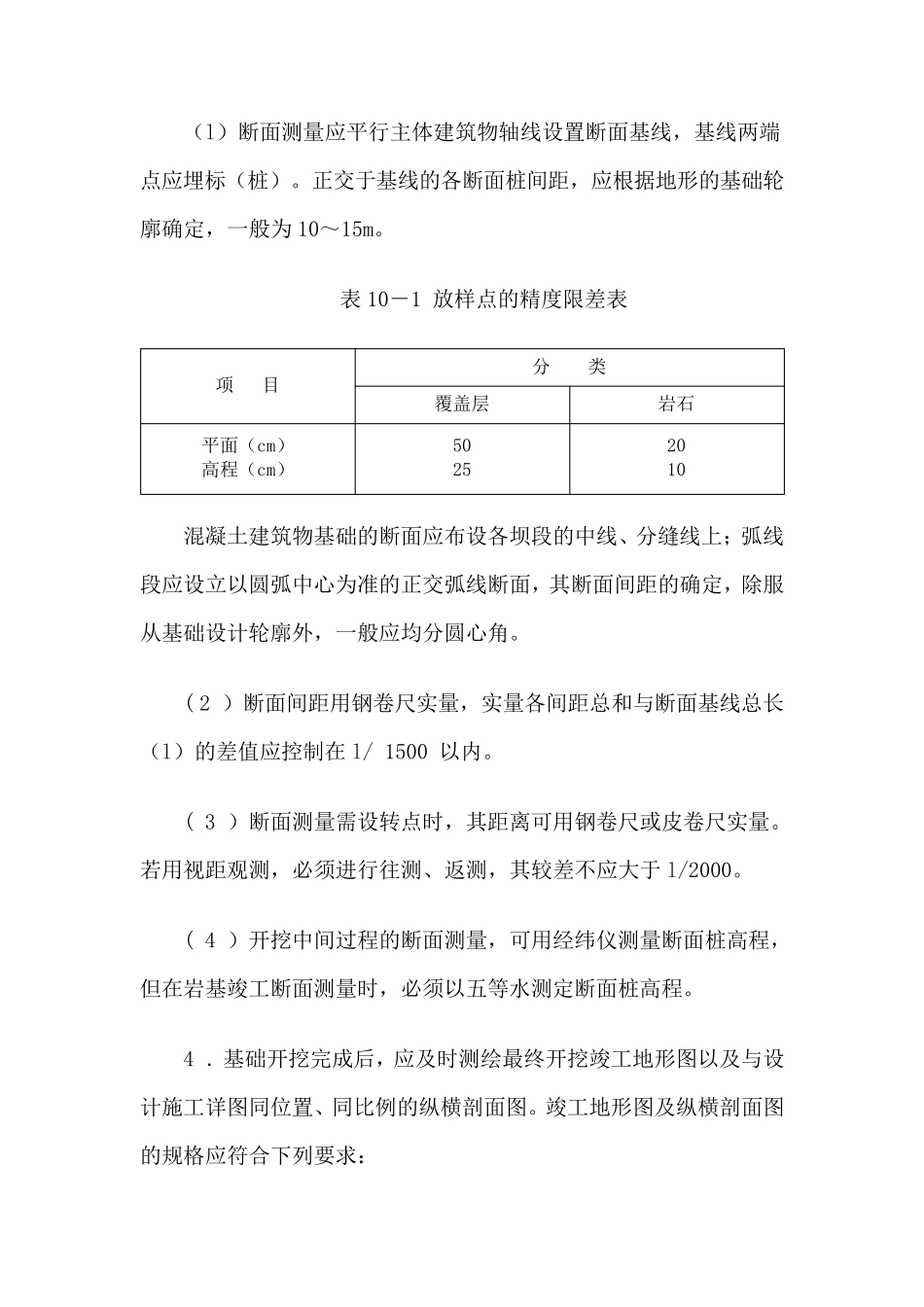

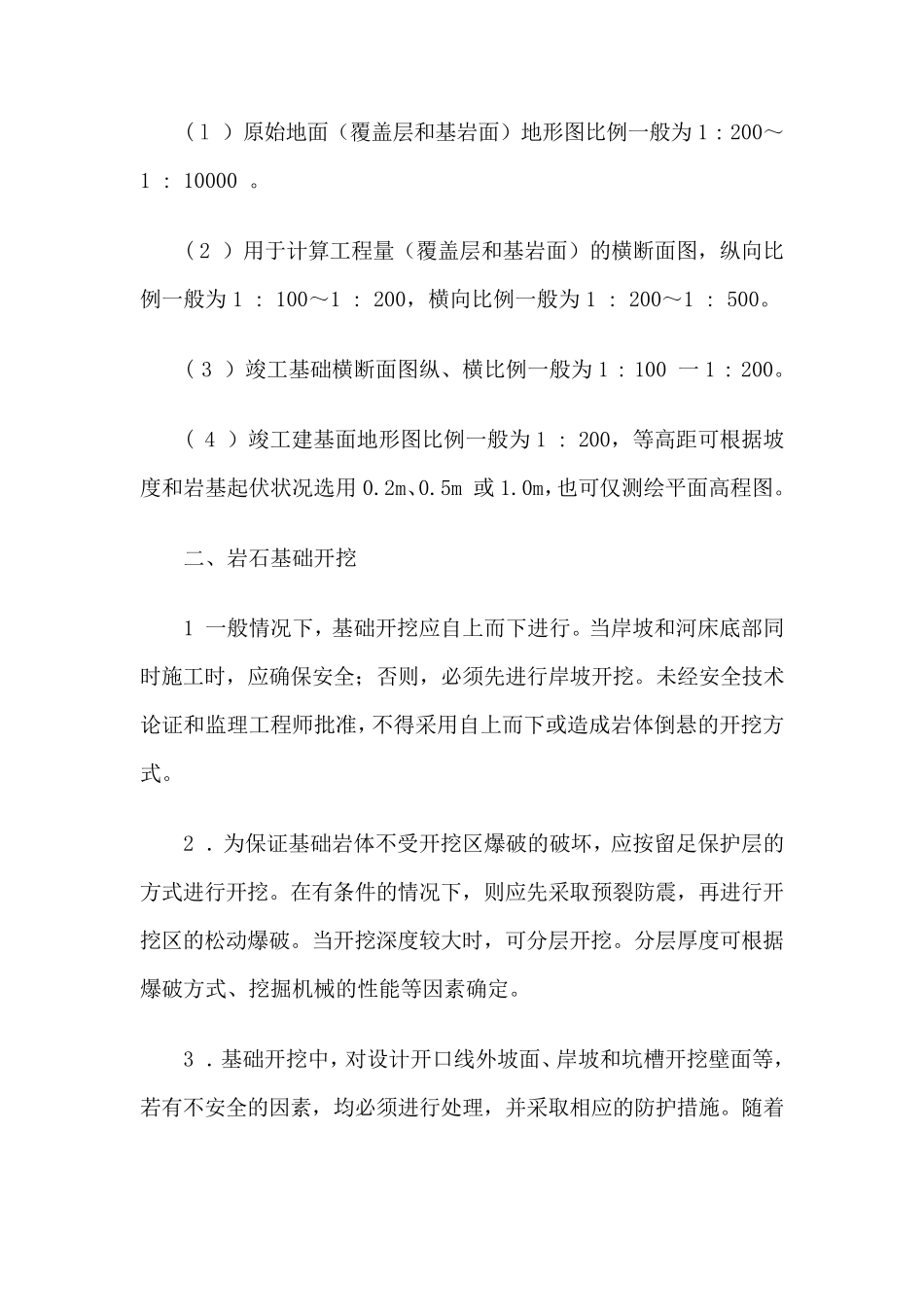

第十章 土石方开挖工程质量控制的技术措施 第一节 水工建筑物岩石基础开挖工程的质量控制要点 一、施工测量 1 ．施工测量资料应督促施工单位整理齐全，主要内容包括： （1）根据施工图纸和施工控制网点，测量定线并按实际地形测放开口轮廓位置的资料；在施工过程中，测放、检查开挖断面及高程的资料。 （2）测绘（或搜集）的开挖前的原始地面线，覆盖层资料，开挖后的竣工建基面等纵、横断面及地形图。 （3）测绘的基础开挖施工场地布置图及各阶段开挖面貌图。 （4）单项工程各阶段和竣工后的土石方量资料。 （5）有关基础处理的测量资料。 2 ．开口轮廓位置和开挖断面的放样应保证开挖规格，其精度应符合表 10－1 的要求。 3 ．断面测量应符合下列规定： （l）断面测量应平行主体建筑物轴线设置断面基线，基线两端点应埋标（桩）。正交于基线的各断面桩间距，应根据地形的基础轮廓确定，一般为10～15m。 表10－1 放样点的精度限差表 项 目 分 类 覆盖层 岩石 平面（cm） 高程（cm） 50 25 20 10 混凝土建筑物基础的断面应布设各坝段的中线、分缝线上；弧线段应设立以圆弧中心为准的正交弧线断面，其断面间距的确定，除服从基础设计轮廓外，一般应均分圆心角。 ( 2 ）断面间距用钢卷尺实量，实量各间距总和与断面基线总长（l）的差值应控制在 l/ 1500 以内。 ( 3 ）断面测量需设转点时，其距离可用钢卷尺或皮卷尺实量。若用视距观测，必须进行往测、返测，其较差不应大于l/2000。 ( 4 ）开挖中间过程的断面测量，可用经纬仪测量断面桩高程，但在岩基竣工断面测量时，必须以五等水测定断面桩高程。 4 ．基础开挖完成后，应及时测绘最终开挖竣工地形图以及与设计施工详图同位置、同比例的纵横剖面图。竣工地形图及纵横剖面图的规格应符合下列要求 ： ( l ）原始地面（覆盖层和基岩面）地形图比例一般为1 : 200～1 : 10000 。 ( 2 ）用于计算工程量（覆盖层和基岩面）的横断面图，纵向比例一般为1 : 100～1 : 200，横向比例一般为1 : 200～1 : 500。 ( 3 ）竣工基础横断面图纵、横比例一般为1 : 100 一1 : 200。 ( 4 ）竣工建基面地形图比例一般为1 : 200，等高距可根据坡度和岩基起伏状况选用0.2m、0.5m 或 1.0m，也可仅测绘平面高程图。 二、岩石基础开挖 1 一般情况下，基础开挖应自上而下进行。当岸坡和河床底部同时施工时，应确保安全；否则，必须先进行...
