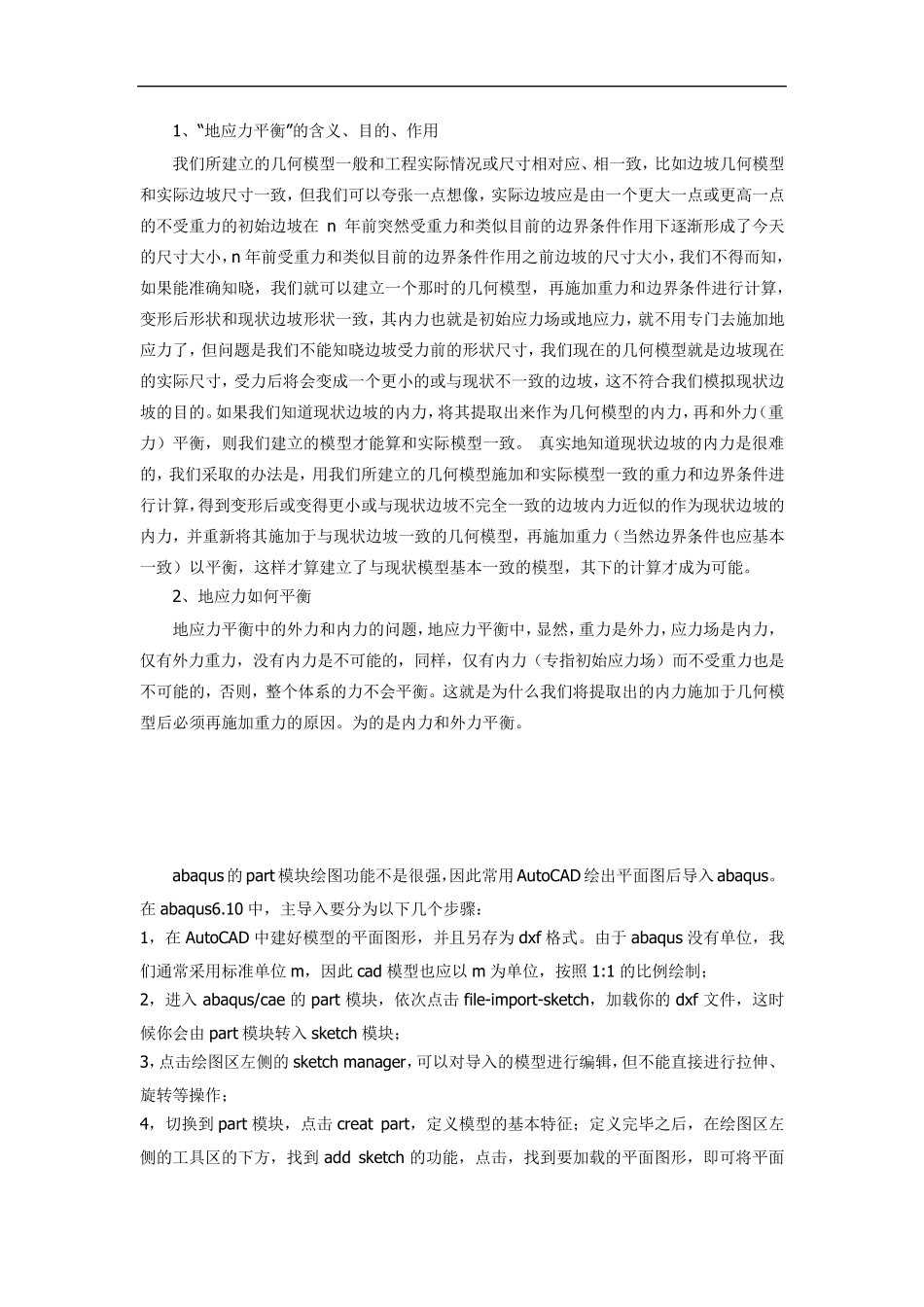

1、“地应力平衡”的含义、目的、作用 我们所建立的几何模型一般和工程实际情况或尺寸相对应、相一致，比如边坡几何模型和实际边坡尺寸一致，但我们可以夸张一点想像，实际边坡应是由一个更大一点或更高一点的不受重力的初始边坡在 n 年前突然受重力和类似目前的边界条件作用下逐渐形成了今天的尺寸大小，n 年前受重力和类似目前的边界条件作用之前边坡的尺寸大小，我们不得而知，如果能准确知晓，我们就可以建立一个那时的几何模型，再施加重力和边界条件进行计算，变形后形状和现状边坡形状一致，其内力也就是初始应力场或地应力，就不用专门去施加地应力了，但问题是我们不能知晓边坡受力前的形状尺寸，我们现在的几何模型就是边坡现在的实际尺寸，受力后将会变成一个更小的或与现状不一致的边坡，这不符合我们模拟现状边坡的目的。如果我们知道现状边坡的内力，将其提取出来作为几何模型的内力，再和外力（重力）平衡，则我们建立的模型才能算和实际模型一致。 真实地知道现状边坡的内力是很难的，我们采取的办法是，用我们所建立的几何模型施加和实际模型一致的重力和边界条件进行计算，得到变形后或变得更小或与现状边坡不完全一致的边坡内力近似的作为现状边坡的内力，并重新将其施加于与现状边坡一致的几何模型，再施加重力（当然边界条件也应基本一致）以平衡，这样才算建立了与现状模型基本一致的模型，其下的计算才成为可能。 2、地应力如何平衡 地应力平衡中的外力和内力的问题，地应力平衡中，显然，重力是外力，应力场是内力，仅有外力重力，没有内力是不可能的，同样，仅有内力（专指初始应力场）而不受重力也是不可能的，否则，整个体系的力不会平衡。这就是为什么我们将提取出的内力施加于几何模型后必须再施加重力的原因。为的是内力和外力平衡。 abaqus 的 part 模块绘图功能不是很强，因此常用 AutoCAD 绘出平面图后导入 abaqus。在 abaqus6.10 中，主导入要分为以下几个步骤： 1，在 AutoCAD 中建好模型的平面图形，并且另存为 dxf 格式。由于 abaqus 没有单位，我们通常采用标准单位 m，因此 cad 模型也应以 m 为单位，按照 1:1 的比例绘制； 2，进入 abaqus/cae 的 part 模块，依次点击 file-import-sketch，加载你的 dxf 文件，这时候你会由 part 模块转入 sketch 模块； 3，点击绘图区左侧的 sketch manager，可以对导入的模型进行编辑，但不能直接进行拉伸、旋转等操作；...
