地源热泵方案分析VIP免费

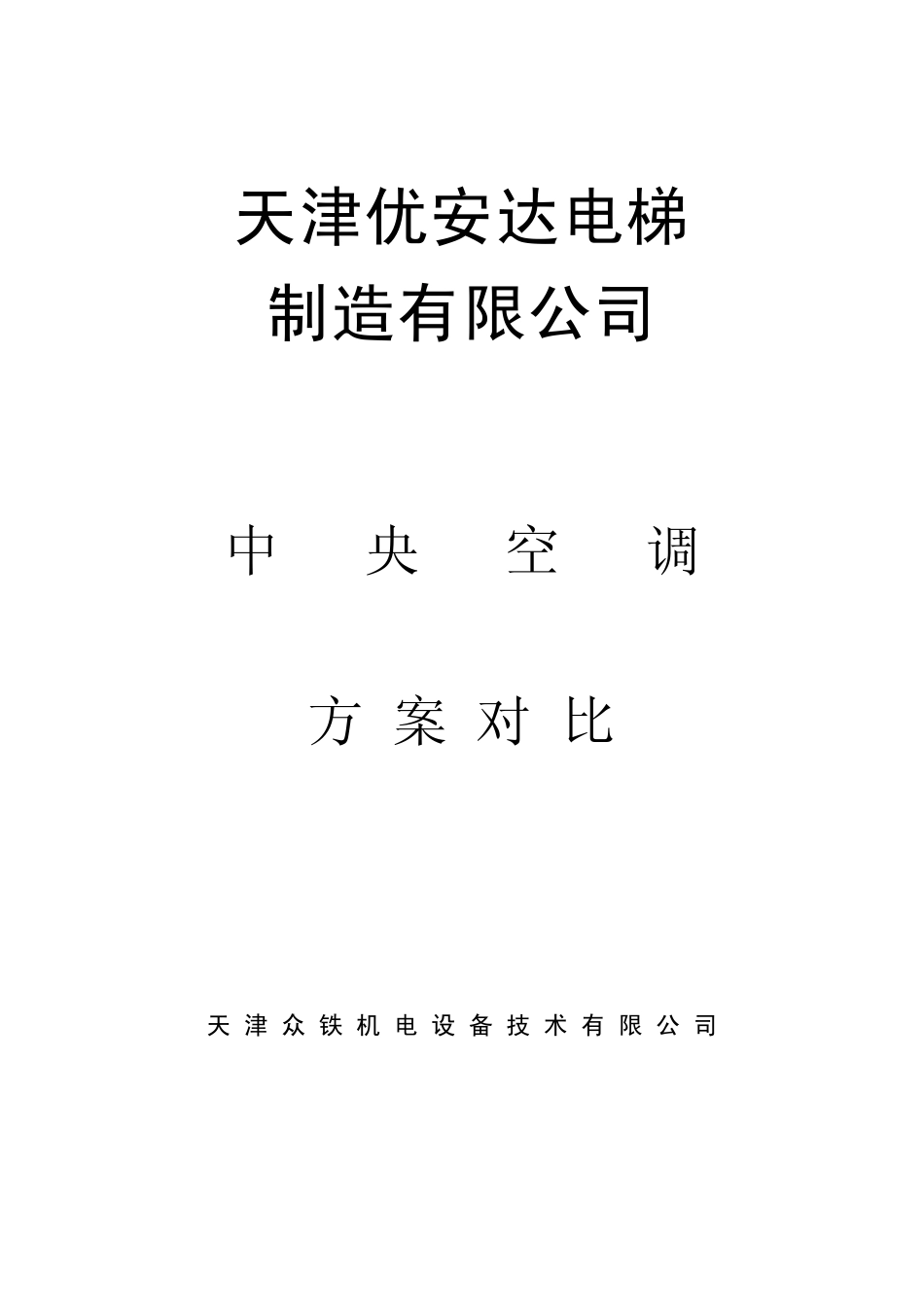

地源热泵方案分析_第1页
1/11
地源热泵方案分析_第2页
2/11
地源热泵方案分析_第3页
3/11
天津优安达电梯 制造有限公司 中 央 空 调 方 案 对 比 天 津 众 铁 机 电 设 备 技 术 有 限 公 司 天津* * 机电设备技术有限公司 目 录 一、项目概况 二、方案依据 三、方案范围 四、室内、外设计参数 五、负荷计算 六、系统方案 七、运行费用对比 八、初投资对比 九、附录 设备厂商简介 部分用户介绍 天津* * 机电设备技术有限公司 - 1 - 一、项目概况 本项目使用性质办公楼,主要分为主楼,辅楼两个个功能区,主楼地上建筑六层,辅楼地上三层。 二、方案依据 1.《采暖通风与空气调节设计规范》(GB50019-2003) 2.《建筑给水排水设计规范》(GB50015-2003) 3.《建筑设计防火规范》 (GBJ16-87)2001年版 4.《地源热泵系统工程技术规范》(GB50366-2005) 5.《埋地聚乙烯给水管道工程技术规程》(CJJ101-2004 J362-2004) 6. 全国民用建筑工程设计技术措施(暖通空调动力)及建设单位设计任务书 三、方案范围 建筑物的采暖与制冷系统。 四、室内、外设计参数 1.室外设计参数 夏季空调计算温度 33.4℃ 夏季空调计算湿球温度 26.8℃ 夏季通风计算温度 30.8℃ 夏季室外平均风速 2.6m/s 夏季室外大气压力 1004.8h/pa 冬季采暖计算温度 -11℃ 冬季室外平均风速 3.1m/s 冬季室外大气压力 1026.6h/pa 2.空调室内设计参数 夏季制冷:室内温度24℃—26℃ 冬季采暖:室内温度18℃—22℃ 天津* * 机电设备技术有限公司 - 2 - 五、负荷计算 表一 辅房 面积 (㎡) 冷指标(w /㎡) 热指标(w /㎡) 冷负荷(kw ) 热负荷(kw ) 一层 卫生间 15 130 70 1.95 1.05 办公区 445 130 70 57.85 31.15 二层 卫生间 15 130 70 1.95 1.05 办公区 445 130 70 57.85 31.15 三层 卫生间 15 130 70 1.95 1.05 办公区 445 130 70 57.85 31.15 表二 主楼 面积 (㎡) 冷指标(w /㎡) 热指标(w /㎡) 冷负荷(kw ) 热负荷(kw ) 一层 办公区 50 130 70 6.5 3.5 办公区 340 130 70 44.2 23.8 消防 40 130 70 5.2 2.8 卫生间 44 130 70 5.72 3.08 电梯间 150 130 70 19.5 10.5 门厅 420 130 70 54.6 29.4 卫生间 44 130 70 5.72 3.08 电梯间 290 130 70 37.7 20.3 办公区 211 130 70 27.43 14.77 检验车间 25 130 70 3.25 1.75 检验车间 25 13...
