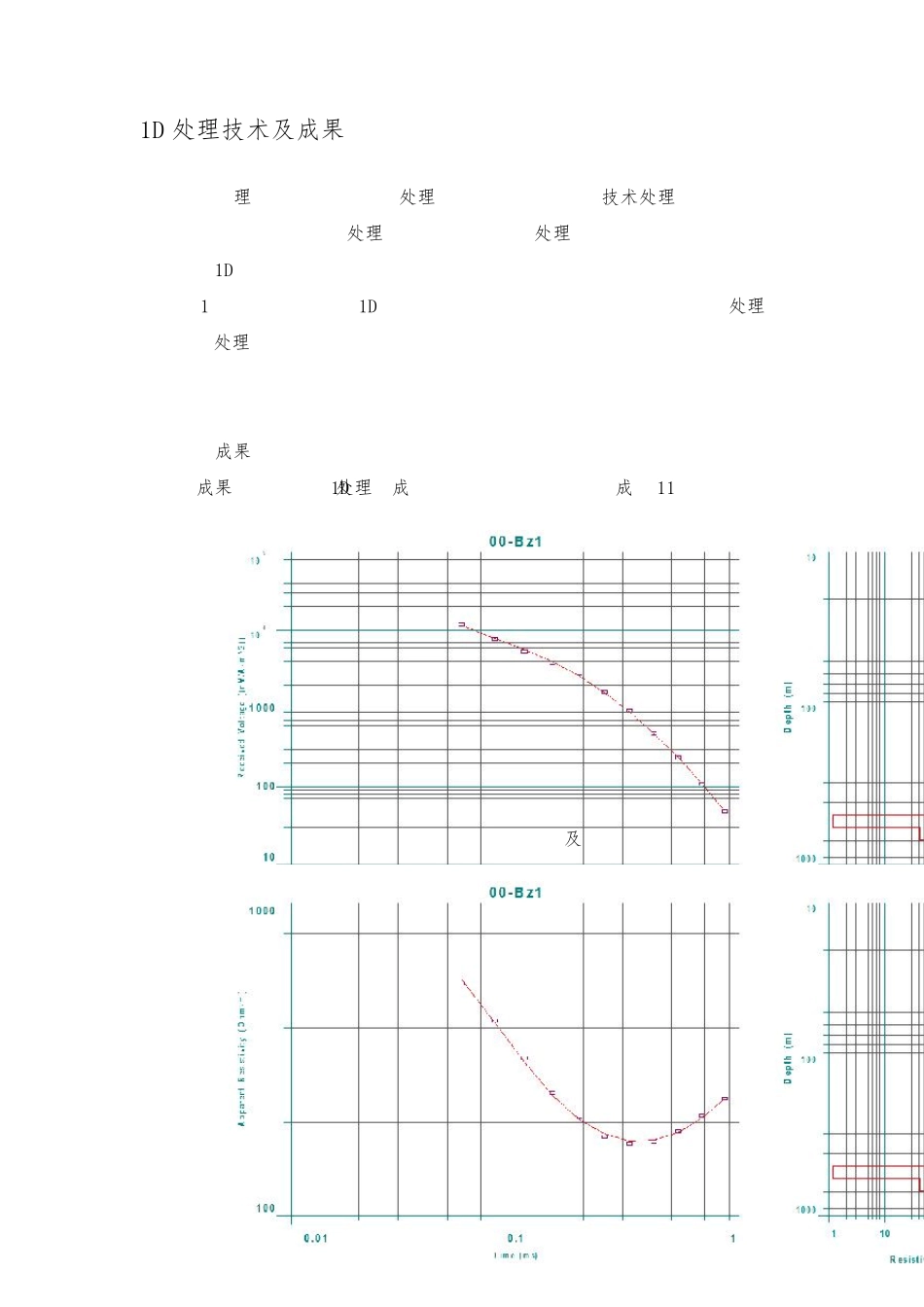

地球物理勘探电法数据处理方法简介编写人：易才华编写日期：2013 年 10 月目录1D 处理技术及成果.............................. 32D 处理技术及成果.............................. 7常规电法....................................... 7中间梯度测深................................... 8方法简介 .................................... 8生产实例 .................................... 9大地电磁法.................................... 113D 处理技术及成果................................ 121D 处理技术及成果地球物理勘探中，一维数据处理是最基本、最常见的技术处理手段。以下介绍本公司在电法勘探数据处理中应用的一维数据处理系统。IX1D是美国 INTERPEX公司研发，已有 20年的开发历程，目前最新发行版为 2013年 8月发行的 IX1D3.52版，该系统是一套非常完整全面一维电法处理系统，能够处理常规电阻率法，时间域激电法，频率域激电法，大地电磁法，大地音频电磁法，可控原电磁法，瞬变电磁法（中心回线，重叠回线，大定源回线（偶极-偶极），偏移距回线）等电法测深剖面数据。如以下图片所示 山西某煤田，煤层勘探成果，该项目使用凤凰公司 V8电法工作站，瞬变电磁法-大定源装置，该剖面成果资料由 IX1D处理完成，由高登公司 SURFER 11成像。图 1 感应电动势拟合曲线及模型图2 视电阻率拟合曲线及模型图3 多测道感应电动势拟合及反演模型图4 该项目某剖面成果图5 该项目某剖面成果通过IX1D 处理，图4，图5 中由电性特征推断煤层埋深产状清晰，断裂构造位置明显，地层界面连续稳定。在 2013 年成都所云南项目中，本公司也使用 ix1d 系统处理该项目对称四极激电测深资料。如以下图例所示图 6 该项目中某测深点原始曲线拟合及反演模型图 7 剖面图及模型图图8 视电阻率及视极化率反演成果图IX1D 的处理成果较好，但在交互性和易用性，特别是在成果成像上都比较差，需要后期使用surfer 优化成像。在这方由面俄罗斯 alex.k 开发的ZONDIP直流激电处理系统就大大优于 IX1D。原始断面，曲线拟合，模型输出等布局合理使用简单，成果一目了然。如下图所示图9 ALEX.K ZONDIP 激电处理系统界面无论是瞬变电磁法还是常规电测深法对于煤田等层状介质类的异常分辨清晰，特别是水平层状的沉积地层，效果较好，1D 处理技术主要是假设一切勘探对象都为水平层，对单点测深曲线进行水平分层建模拟合，...
