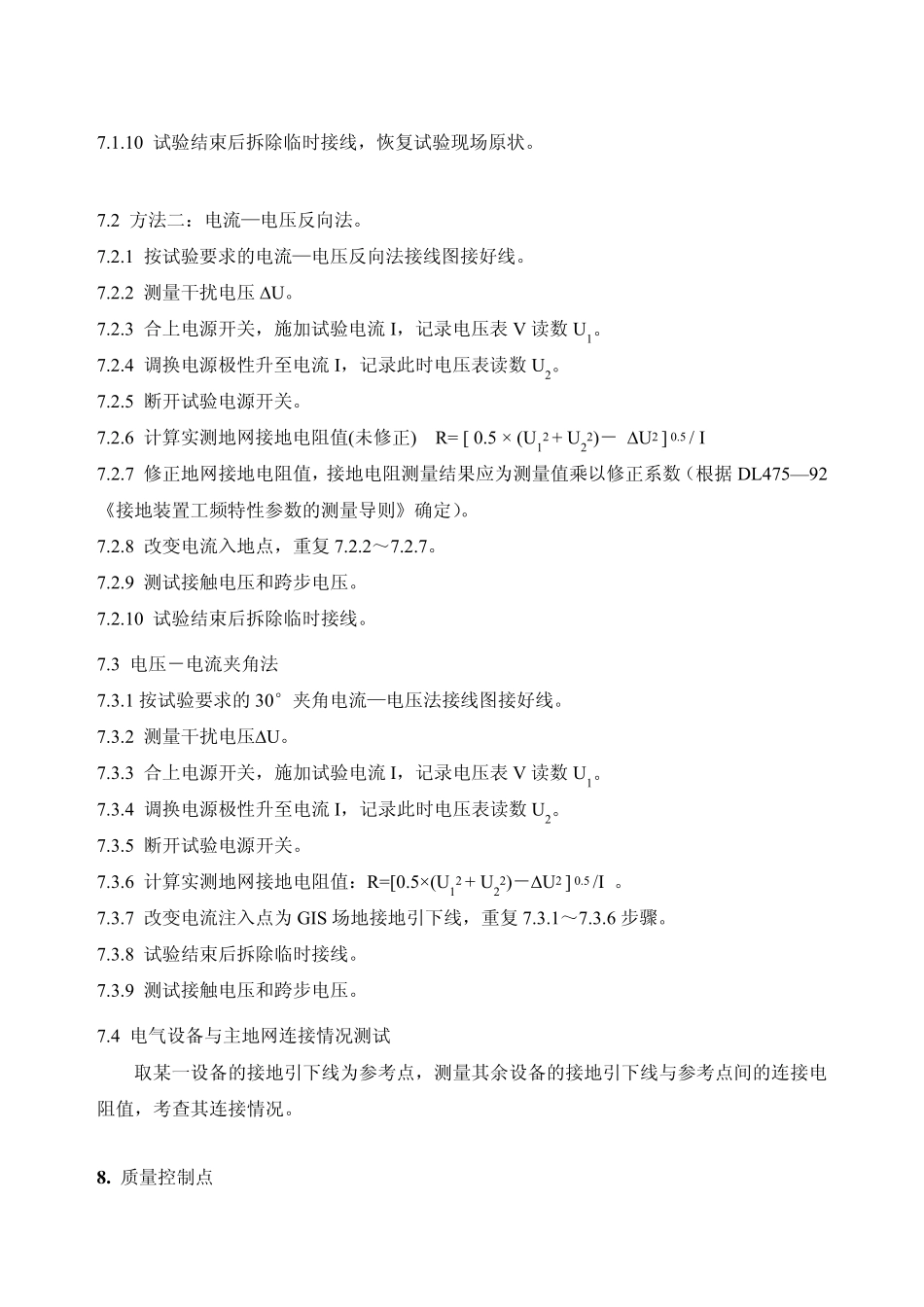

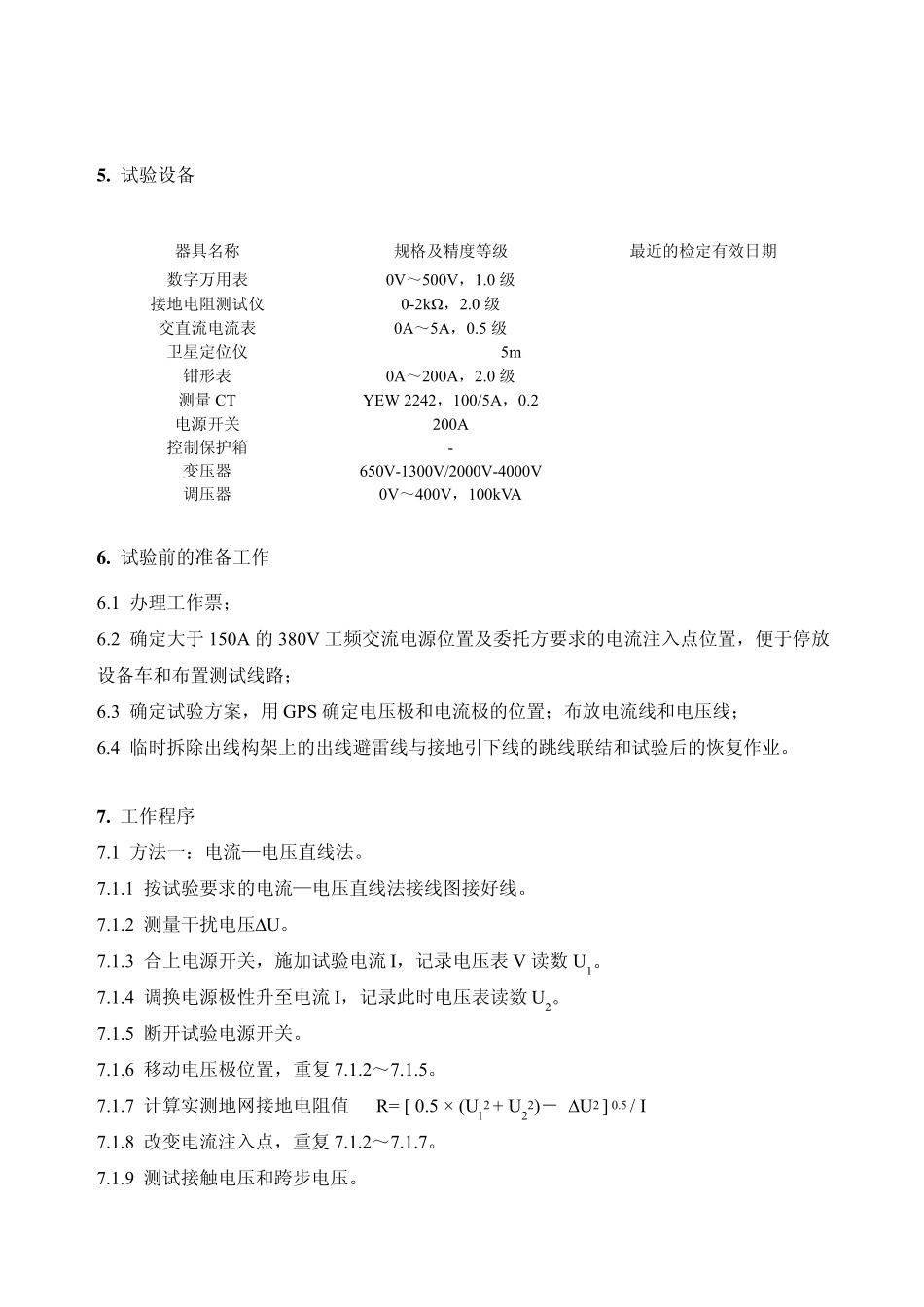

接地网工频特性参数测试作业指导书 1 . 目的 对电厂、变电站、杆塔等接地网工频特性参数（接地电阻、跨步电压、接触电压、导通性）进行测量，评价是否满足设计和运行要求。 2 . 适用范围 电厂、变电站、杆塔等地网的工频接地参数（接地电阻、跨步电压、接触电压、导通性）测量 3 . 工作职责 3.1 工作负责人 3.1.1 了解本项工作的内容和相应的安全措施并向工作班人员进行安全措施交底 3.1.2 与委托方协调工作进程并按照工作方案进行有效的组织工作 3.1.3 负责试验时试验人员的人身安全和设备安全 3.1.4 审查测试数据的准确性 3.2 工作人员 3.2.1 通过安全规程考试 3.2.2 熟悉高压试验规程 3.2.3 熟练操作接地电阻测试的相关设备 3.2.4 按照工作负责人的安排作好工作 4 . 试验依据 4.1 DL475— 92 《接地装置工频特性参数的测量导则》 4.2 DL/T621— 1997 《交流电气装置的接地》 4.3 GB/T 17949.1— 2000 《接地系统的土壤电阻率、接地阻抗和地面电位测量导则 第一部分：常规测量》 4.4 南方电网公司企业标准 Q/CSG 1 0007-2004 《电力设备预防性试验规程》 5 . 试验设备 器具名称 规格及精度等级 最近的检定有效日期 数字万用表 0V～500V，1.0 级 接地电阻测试仪 0-2kΩ，2.0 级 交直流电流表 0A～5A，0.5 级 卫星定位仪 <5m 钳形表 0A～200A，2.0 级 测量CT YEW 2242，100/5A，0.2 电源开关 200A 控制保护箱 - 变压器 650V-1300V/2000V-4000V 调压器 0V～400V，100kVA 6 . 试验前的准备工作 6.1 办理工作票； 6.2 确定大于150A 的380V 工频交流电源位置及委托方要求的电流注入点位置，便于停放设备车和布置测试线路； 6.3 确定试验方案，用GPS 确定电压极和电流极的位置；布放电流线和电压线； 6.4 临时拆除出线构架上的出线避雷线与接地引下线的跳线联结和试验后的恢复作业。 7 . 工作程序 7.1 方法一：电流—电压直线法。 7.1.1 按试验要求的电流—电压直线法接线图接好线。 7.1.2 测量干扰电压ΔU。 7.1.3 合上电源开关，施加试验电流I，记录电压表V 读数U1。 7.1.4 调换电源极性升至电流I，记录此时电压表读数U2。 7.1.5 断开试验电源开关。 7.1.6 移动电压极位置，重复7.1.2～7.1.5。 7.1.7 计算实测地网接地电阻值 R= [ 0.5 × (U12 + U22)－ ΔU2 ] 0.5 / I 7.1.8 改变电流注入点，重复7.1.2～7.1...
