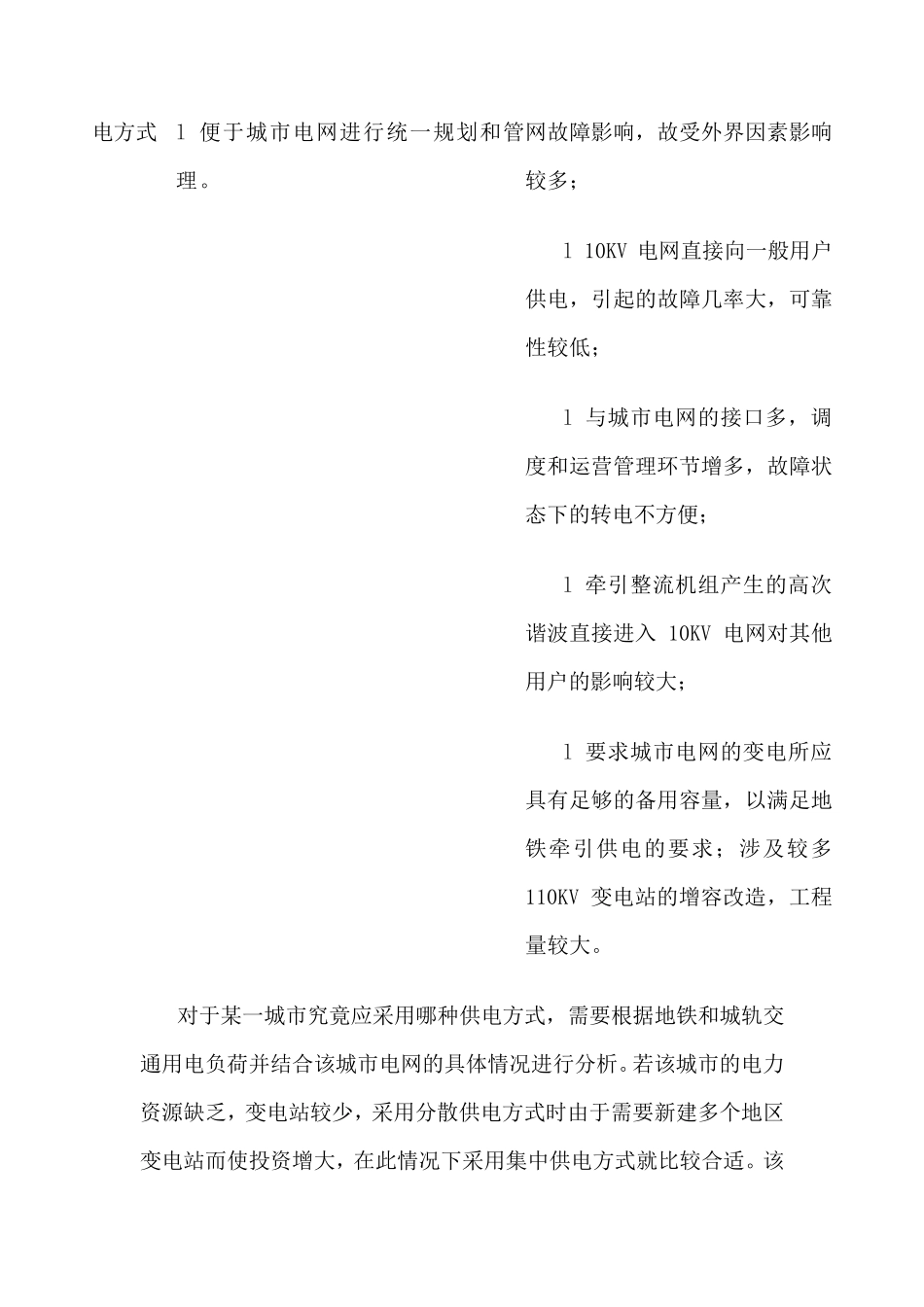

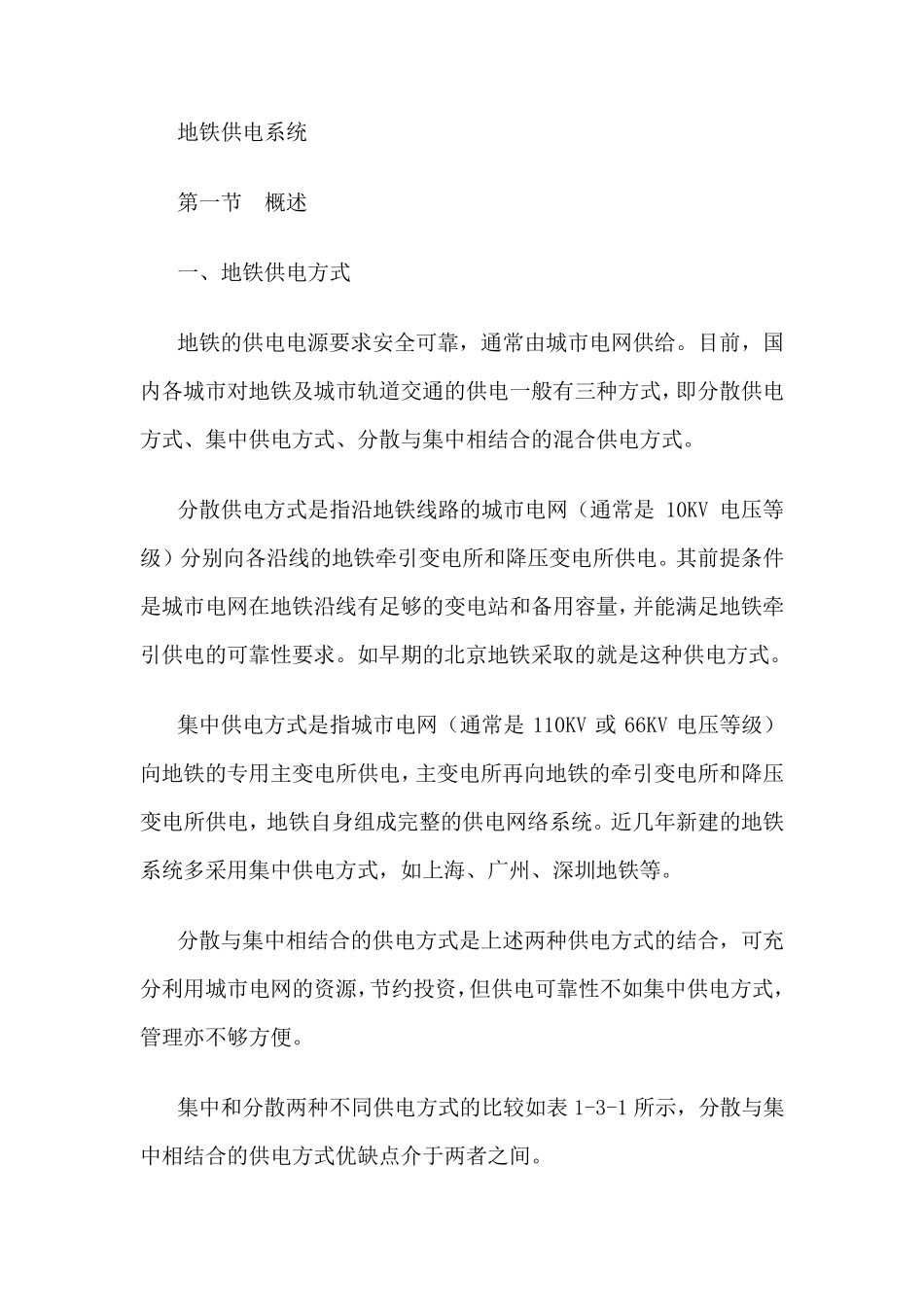

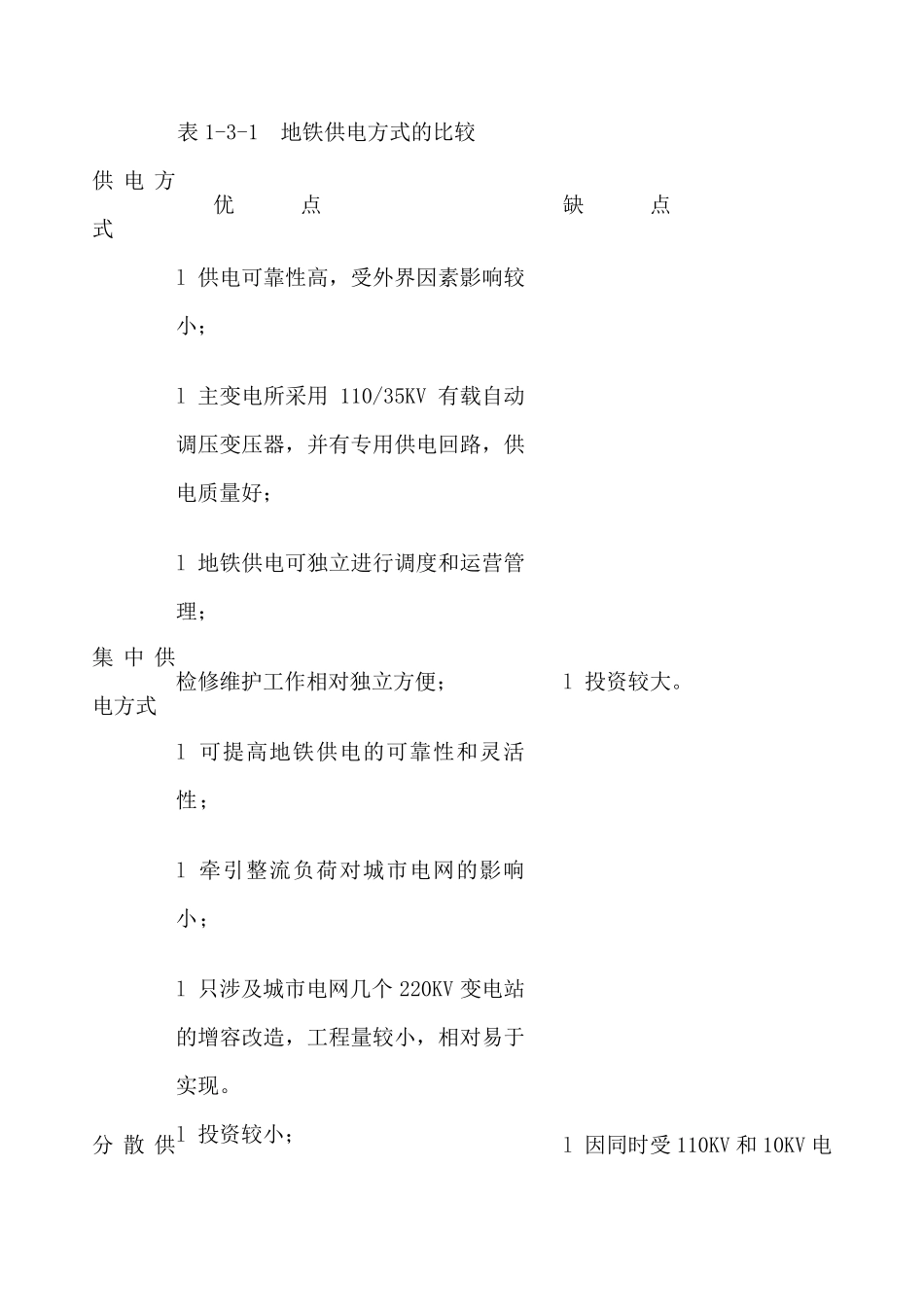

地铁供电系统 第一节 概述 一、地铁供电方式 地铁的供电电源要求安全可靠，通常由城市电网供给。目前，国内各城市对地铁及城市轨道交通的供电一般有三种方式，即分散供电方式、集中供电方式、分散与集中相结合的混合供电方式。 分散供电方式是指沿地铁线路的城市电网（通常是 10KV 电压等级）分别向各沿线的地铁牵引变电所和降压变电所供电。其前提条件是城市电网在地铁沿线有足够的变电站和备用容量，并能满足地铁牵引供电的可靠性要求。如早期的北京地铁采取的就是这种供电方式。 集中供电方式是指城市电网（通常是 110KV 或 66KV 电压等级）向地铁的专用主变电所供电，主变电所再向地铁的牵引变电所和降压变电所供电，地铁自身组成完整的供电网络系统。近几年新建的地铁系统多采用集中供电方式，如上海、广州、深圳地铁等。 分散与集中相结合的供电方式是上述两种供电方式的结合，可充分利用城市电网的资源，节约投资，但供电可靠性不如集中供电方式，管理亦不够方便。 集中和分散两种不同供电方式的比较如表 1-3-1 所示，分散与集中相结合的供电方式优缺点介于两者之间。 表1-3-1 地铁供电方式的比较 供电方式 优 点 缺 点 集中供电方式 l 供电可靠性高，受外界因素影响较小； l 主变电所采用110/35KV 有载自动调压变压器，并有专用供电回路，供电质量好； l 地铁供电可独立进行调度和运营管理； 检修维护工作相对独立方便； l 可提高地铁供电的可靠性和灵活性； l 牵引整流负荷对城市电网的影响小； l 只涉及城市电网几个220KV 变电站的增容改造，工程量较小，相对易于实现。 l 投资较大。 分 散 供l 投资较小； l 因同时受110KV 和10KV 电电方式 l 便于城市电网进行统一规划和管理。 网故障影响，故受外界因素影响较多； l 10KV 电网直接向一般用户供电，引起的故障几率大，可靠性较低； l 与城市电网的接口多，调度和运营管理环节增多，故障状态下的转电不方便； l 牵引整流机组产生的高次谐波直接进入 10KV 电网对其他用户的影响较大； l 要求城市电网的变电所应具有足够的备用容量，以满足地铁牵引供电的要求；涉及较多110KV 变电站的增容改造，工程量较大。 对于某一城市究竟应采用哪种供电方式，需要根据地铁和城轨交通用电负荷并结合该城市电网的具体情况进行分析。若该城市的电力资源缺乏，变电站较少，采用分散供电方式时由于需要新建多个地区变电站而使投资增大...
