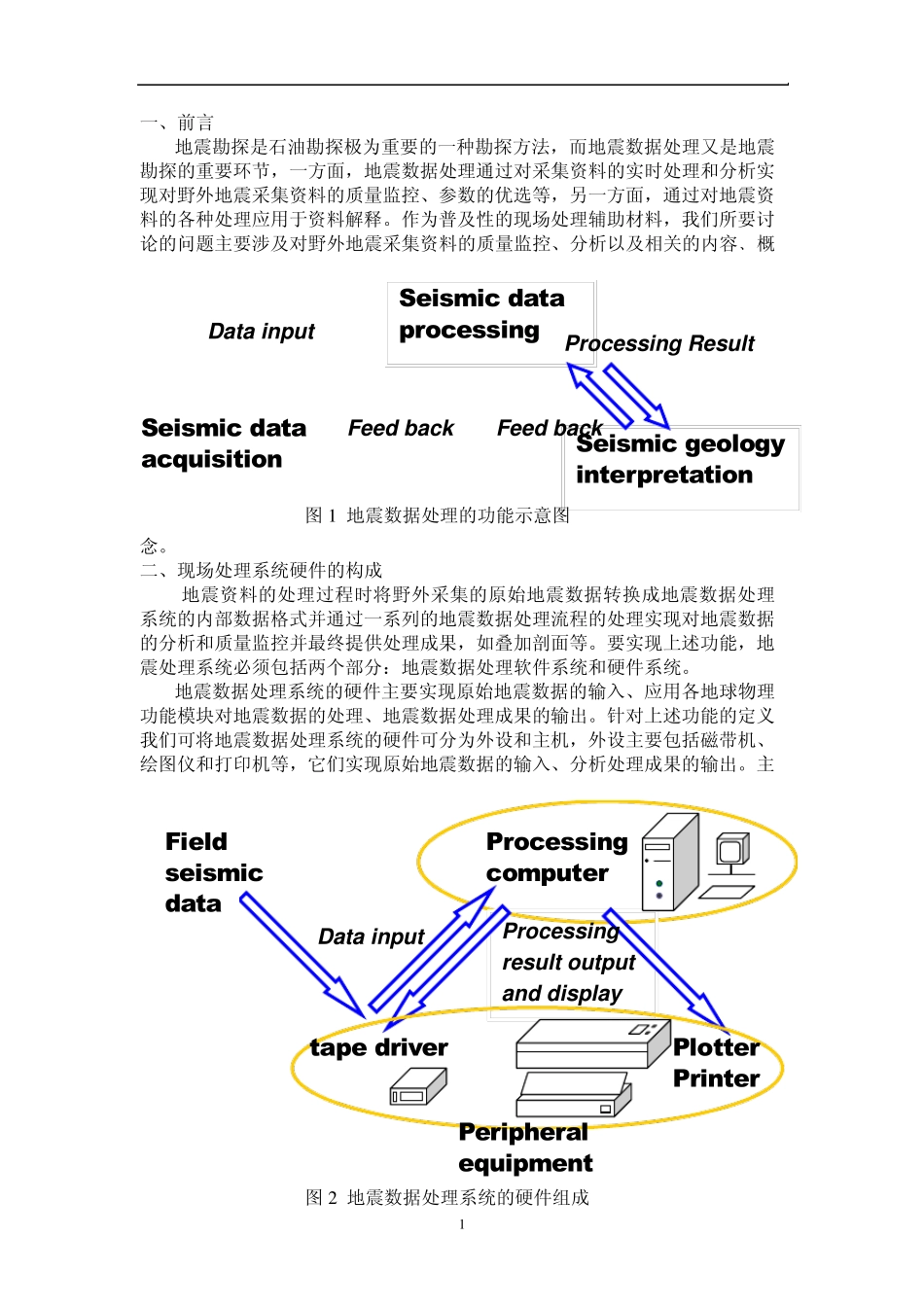

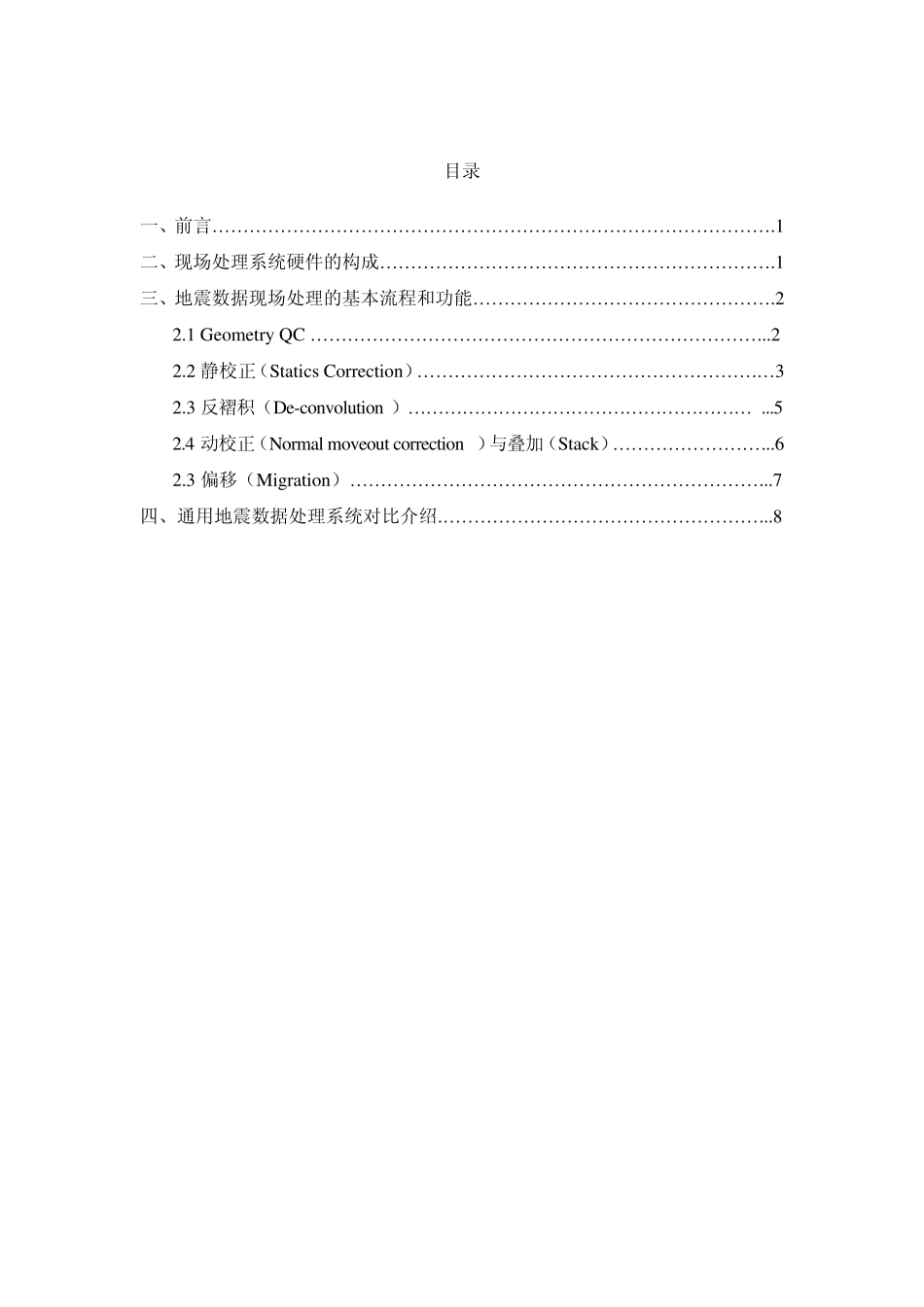

地震数据现场处理 编写:张翊孟 东方地球物理勘探公司国际勘探事业部 目录 一、前言……………………………………………………………………………….1 二、现场处理系统硬件的构成……………………………………………………….1 三、地震数据现场处理的基本流程和功能………………………………………….2 2.1 Geometry QC ………………………………………………………………...2 2.2 静校正(Statics Correction)……………………………………………….…3 2.3 反褶积(De-conv olu tion )………………………………………………… ...5 2.4 动校正(Normal mov eou t correction )与叠加(Stack)……………………...6 2.3 偏移(Migration)…………………………………………………………...7 四、通用地震数据处理系统对比介绍.……………………………………………...8 1 一、前言 地震勘探是石油勘探极为重要的一种勘探方法,而地震数据处理又是地震勘探的重要环节,一方面,地震数据处理通过对采集资料的实时处理和分析实现对野外地震采集资料的质量监控、参数的优选等,另一方面,通过对地震资料的各种处理应用于资料解释。作为普及性的现场处理辅助材料,我们所要讨论的问题主要涉及对野外地震采集资料的质量监控、分析以及相关的内容﹑概念。 二、现场处理系统硬件的构成 地震资料的处理过程时将野外采集的原始地震数据转换成地震数据处理系统的内部数据格式并通过一系列的地震数据处理流程的处理实现对地震数据的分析和质量监控并最终提供处理成果,如叠加剖面等。要实现上述功能,地震处理系统必须包括两个部分:地震数据处理软件系统和硬件系统。 地震数据处理系统的硬件主要实现原始地震数据的输入、应用各地球物理功能模块对地震数据的处理、地震数据处理成果的输出。针对上述功能的定义我们可将地震数据处理系统的硬件可分为外设和主机,外设主要包括磁带机、绘图仪和打印机等,它们实现原始地震数据的输入、分析处理成果的输出。主Seismic data acquisition Seismic data processing Feed back Data input Seismic geology interpretation Feed back Processing Result 图 1 地震数据处理的功能示意图 Processing result output and display Field seismic data tape driver Peripheral equipment Processing computer Data input Plotter Printer 图...
