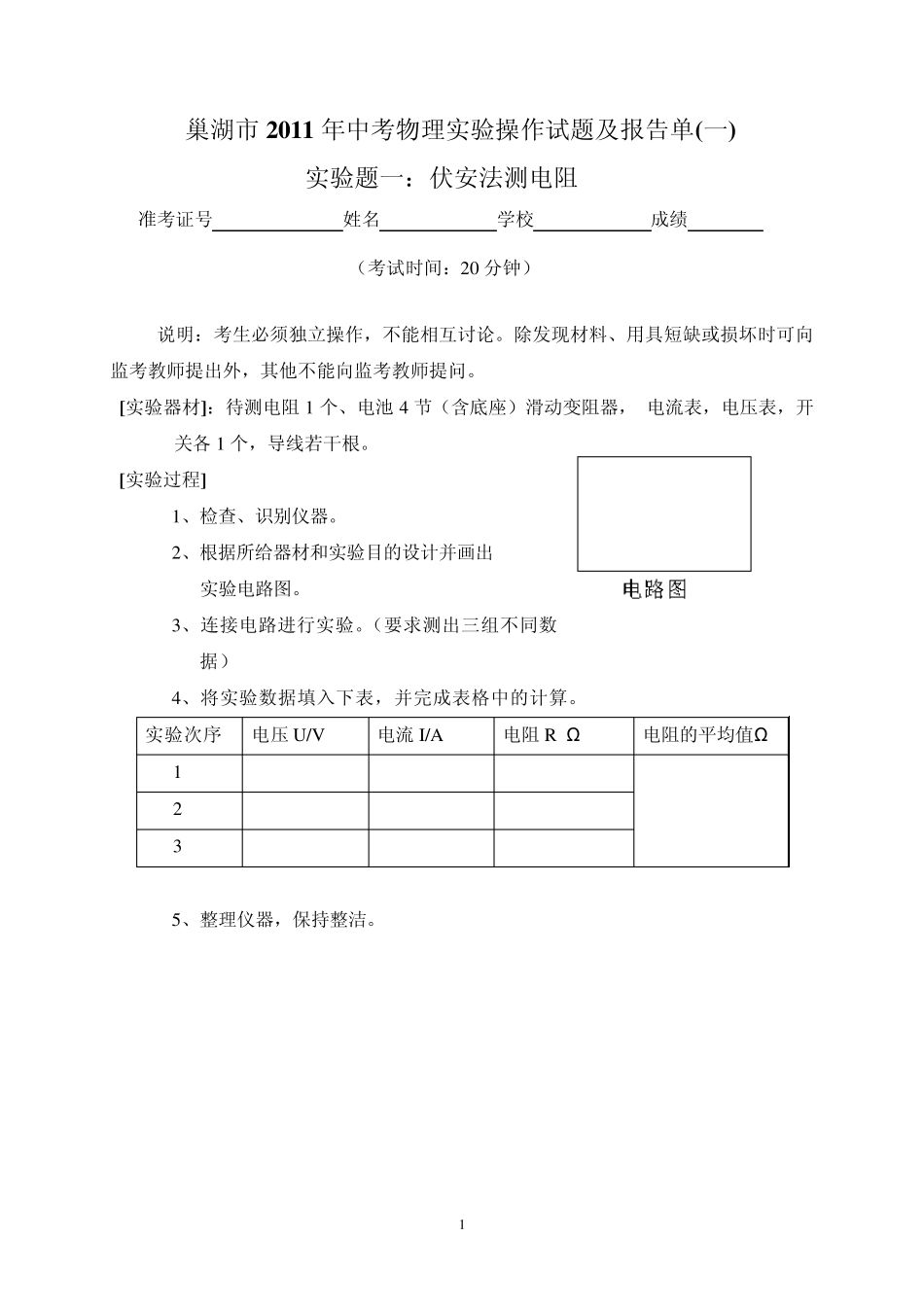

1 巢湖市2011 年中考物理实验操作试题及报告单(一) 实验题一:伏安法测电阻 准考证号 姓名 学校 成绩 (考试时间:20 分钟) 说明:考生必须独立操作,不能相互讨论。除发现材料、用具短缺或损坏时可向监考教师提出外,其他不能向监考教师提问。 [实验器材]:待测电阻1 个、电池 4 节(含底座)滑动变阻器, 电流表,电压表,开关各 1 个,导线若干根。 [实验过程] 1、检查、识别仪器。 2、根据所给器材和实验目的设计并画出 实验电路图。 3、连接电路进行实验。(要求测出三组不同数据) 4、将实验数据填入下表,并完成表格中的计算。 实验次序 电压 U/V 电流 I/A 电阻R/Ω 电阻的平均值Ω 1 2 3 5、整理仪器,保持整洁。 2 巢湖市2011年物理实验操作考试评分细则(一) 实验题一: 伏安法测电阻 序 号 操作考核内容 满 分 值 考生姓名及成绩记录 1 正确选取实验器材,并能校零,观察电表量程和分度值。 1 2 所画电路图正确 2 3 连接电路过程中,开关处于断开状态。 1 4 滑动变阻器、电流表、电压表连接正确。 1 5 闭合开关前能将滑动变阻器调到阻值最大。 1 6 正确读出电流表,电压表的读数。 1 7 合理进行三次实验,并得出三组测量数据。 1 8 数据记录及计算正确 1 9 实验结束,整理器材,保持整洁。 1 合计总分 10 监考教师(签名) 主考人(签名) 3 巢湖市 2011 年中考物理实验操作试题及报告单(二) 实验题二 : 研究杠杆的平衡条件 准考证号 姓名 学校 成绩 (考试时间:20 分钟) 说明:考生必须独立操作,不能相互讨论。除发现材料、用具短缺或损坏时可向监考教师提出外,其他不能向监考教师提问。 [实验器材]:杠杆及支架 1 套,钩码 1 组。 [实验过程]: (1)检查实验器材是否齐全。 (2)安装杠杆并调节杠杆平衡后,请举手示意,经老师检查 同意后再继续进行。 (3)实验研究杠杆的平衡条件(要求做三次)。 (4)将实验数据填入表中。 实验次数 动力F1 (N) 动力臂 L1(m) 动力×动力臂 阻力F2 (N) 阻力臂 L2(m) 阻力×阻力臂 1 2 3 4 (5)对数值进行比较得出杠杆的平衡条件: (6)整理实验器材,保持整洁。 4 巢湖市2011年物理实验操作考试评分细则(二) 实验题二: 研究杠杆的平衡条件 序 号 考核程序和内容 满 分 值 考生姓名及成绩记录 1 正确选用器材 2 2 合理放置杠杆支架...
