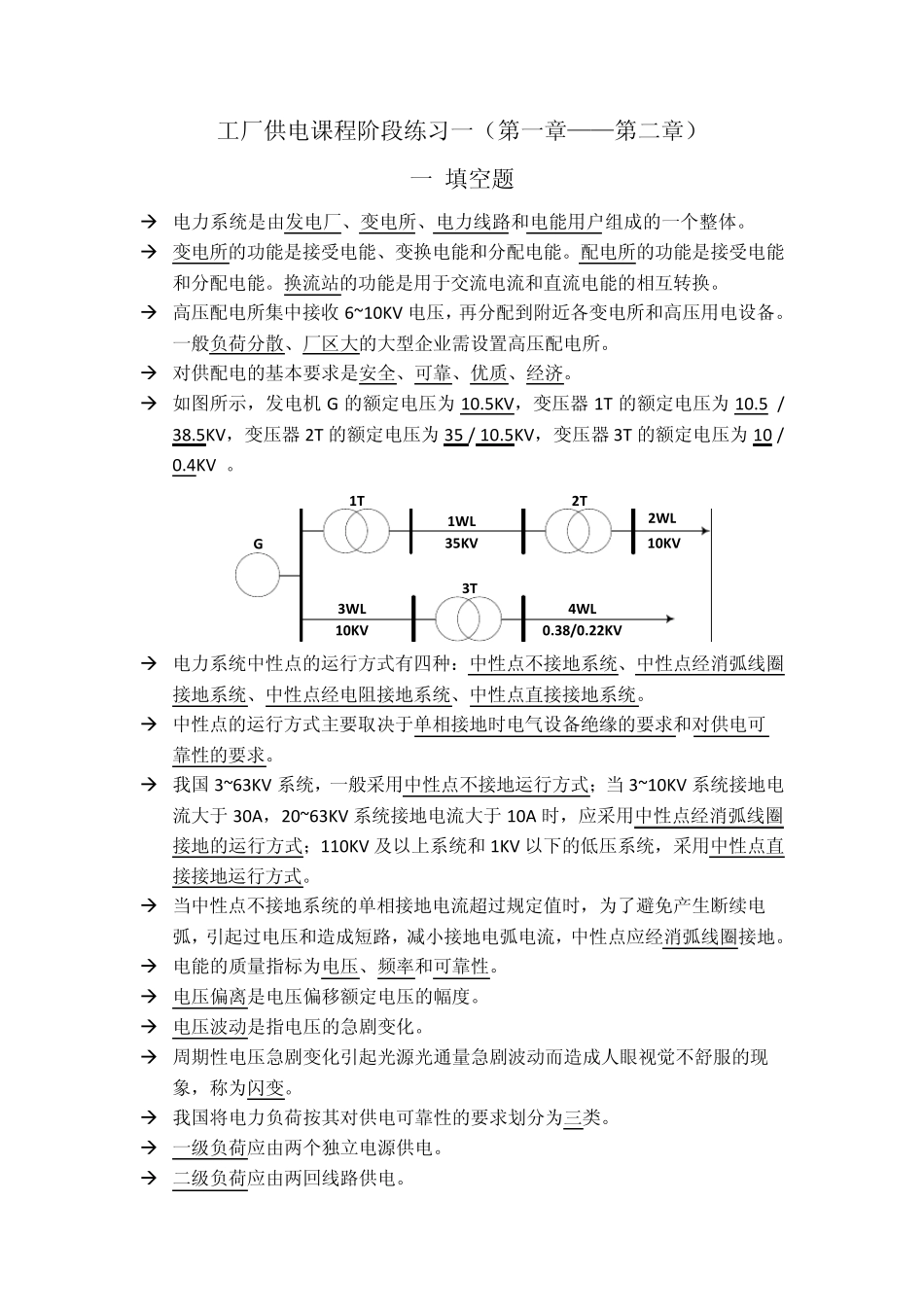

工厂供电课程阶段练习一（第一章——第二章） 一 填空题  电力系统是由发电厂、变电所、电力线路和电能用户组成的一个整体。  变电所的功能是接受电能、变换电能和分配电能。配电所的功能是接受电能和分配电能。换流站的功能是用于交流电流和直流电能的相互转换。  高压配电所集中接收 6~10KV 电压，再分配到附近各变电所和高压用电设备。一般负荷分散、厂区大的大型企业需设置高压配电所。  对供配电的基本要求是安全、可靠、优质、经济。  如图所示，发电机 G 的额定电压为 10.5KV，变压器 1T 的额定电压为 10.5 / 38.5KV，变压器 2T 的额定电压为 35 / 10.5KV，变压器 3T 的额定电压为 10 / 0.4KV 。 G~1T2T3T1W L2W L3W L4W L35KV10KV10KV0.38/0.22KV  电力系统中性点的运行方式有四种：中性点不接地系统、中性点经消弧线圈接地系统、中性点经电阻接地系统、中性点直接接地系统。  中性点的运行方式主要取决于单相接地时电气设备绝缘的要求和对供电可靠性的要求。  我国 3~63KV 系统，一般采用中性点不接地运行方式；当 3~10KV 系统接地电流大于 30A，20~63KV 系统接地电流大于 10A 时，应采用中性点经消弧线圈接地的运行方式；110KV 及以上系统和 1KV 以下的低压系统，采用中性点直接接地运行方式。  当中性点不接地系统的单相接地电流超过规定值时，为了避免产生断续电弧，引起过电压和造成短路，减小接地电弧电流，中性点应经消弧线圈接地。  电能的质量指标为电压、频率和可靠性。  电压偏离是电压偏移额定电压的幅度。  电压波动是指电压的急剧变化。  周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒服的现象，称为闪变。  我国将电力负荷按其对供电可靠性的要求划分为三类。  一级负荷应由两个独立电源供电。  二级负荷应由两回线路供电。  按其工作制，电力负荷可分为连续工作制负荷、短时工作制负荷和反复短时工作制负荷。  反复短时工作制负荷可用负荷持续率来表示。  负荷曲线是表征电力负荷随时间变动情况的一种图形，反映了用户用电的特点和规律。  日负荷曲线有两种绘制方法，分别是折线形负荷曲线和阶梯形负荷曲线。  日负荷曲线是按时间的先后绘制的，年负荷曲线是按负荷的大小和累计的时间绘制的。  导体中通过一个等效负荷时，导体的最高温升正好和通过实际的变动负荷时产生...
