工控机常见故障的分析与处理VIP免费

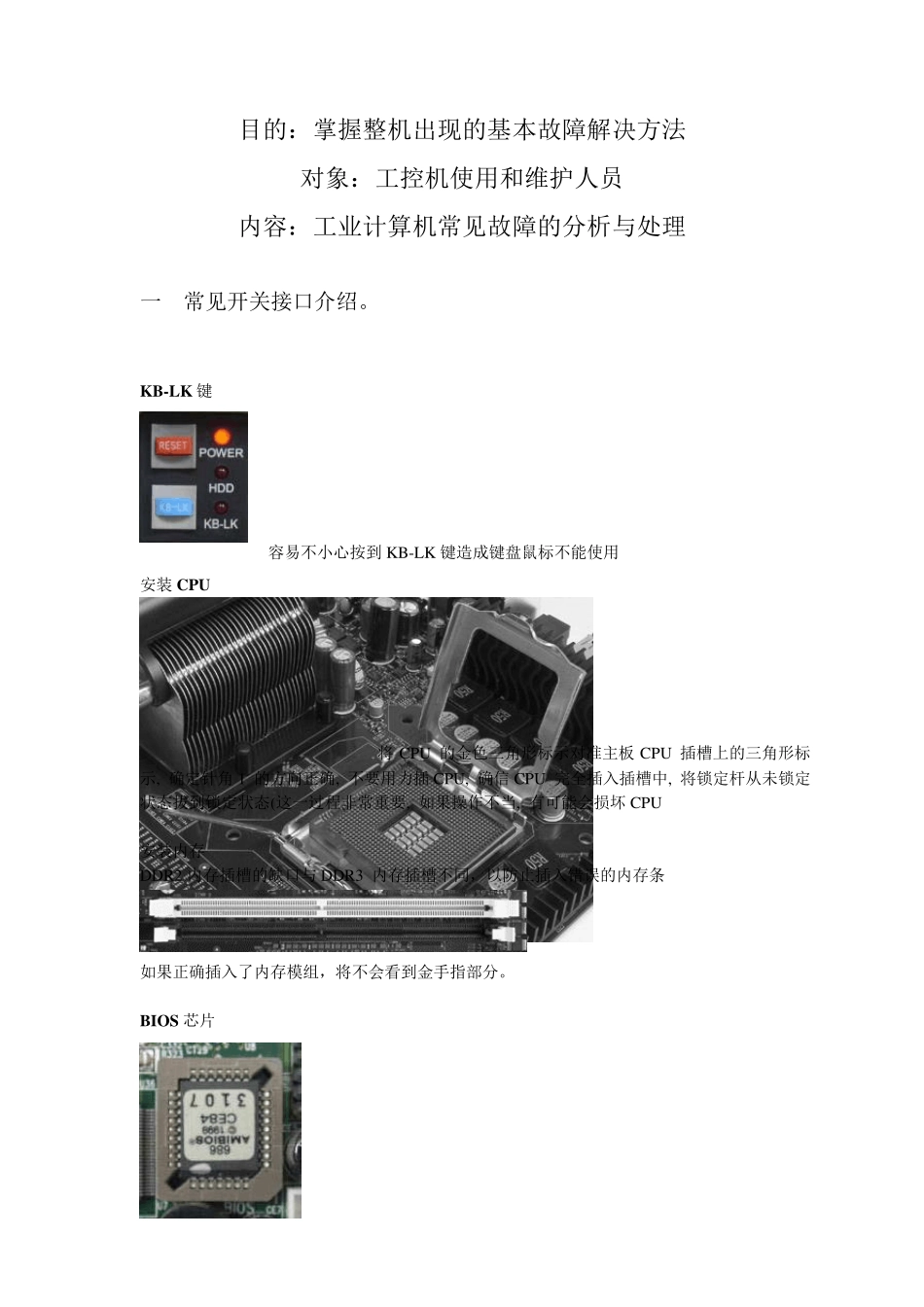

工控机常见故障的分析与处理_第1页
1/8

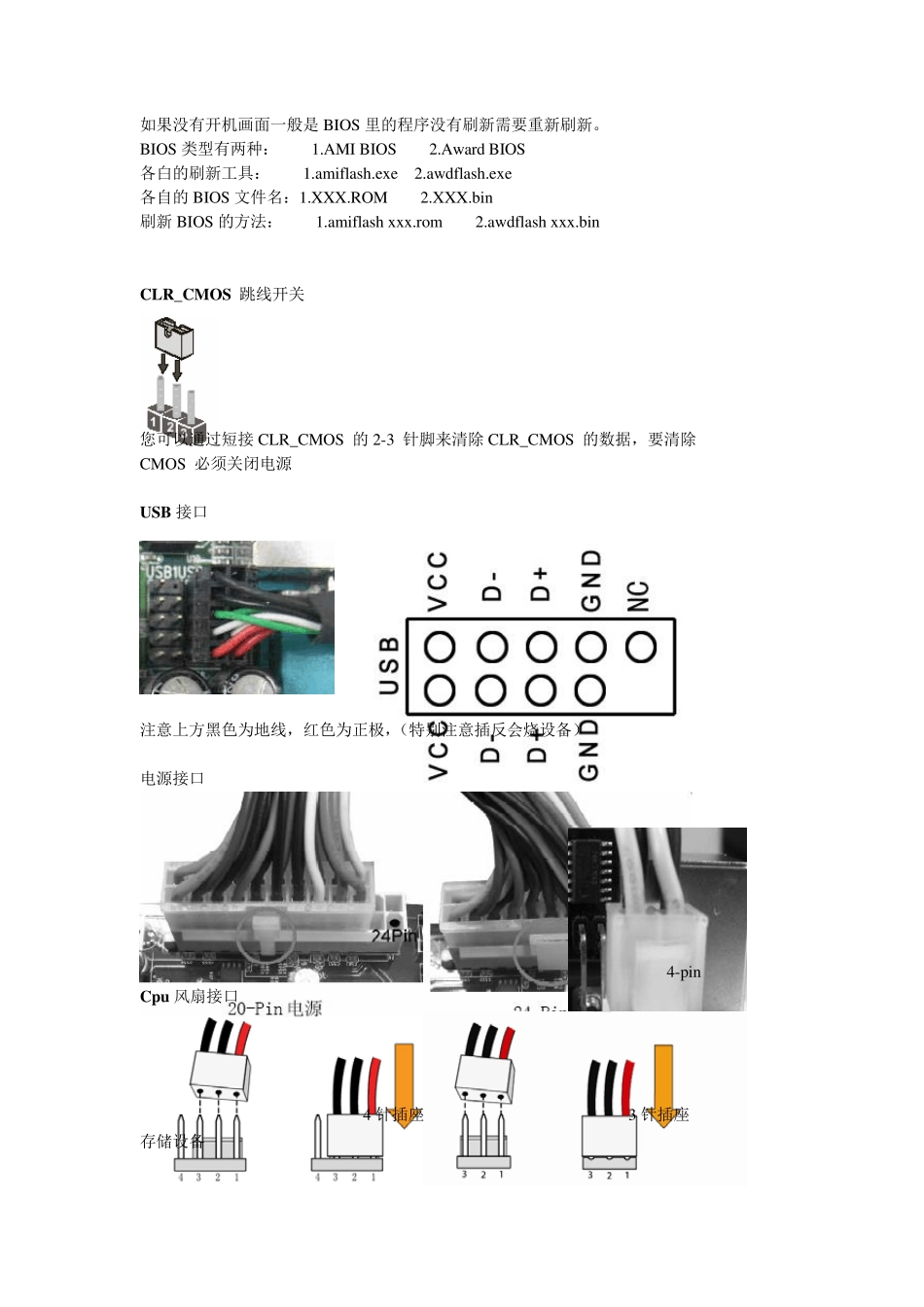

工控机常见故障的分析与处理_第2页
2/8

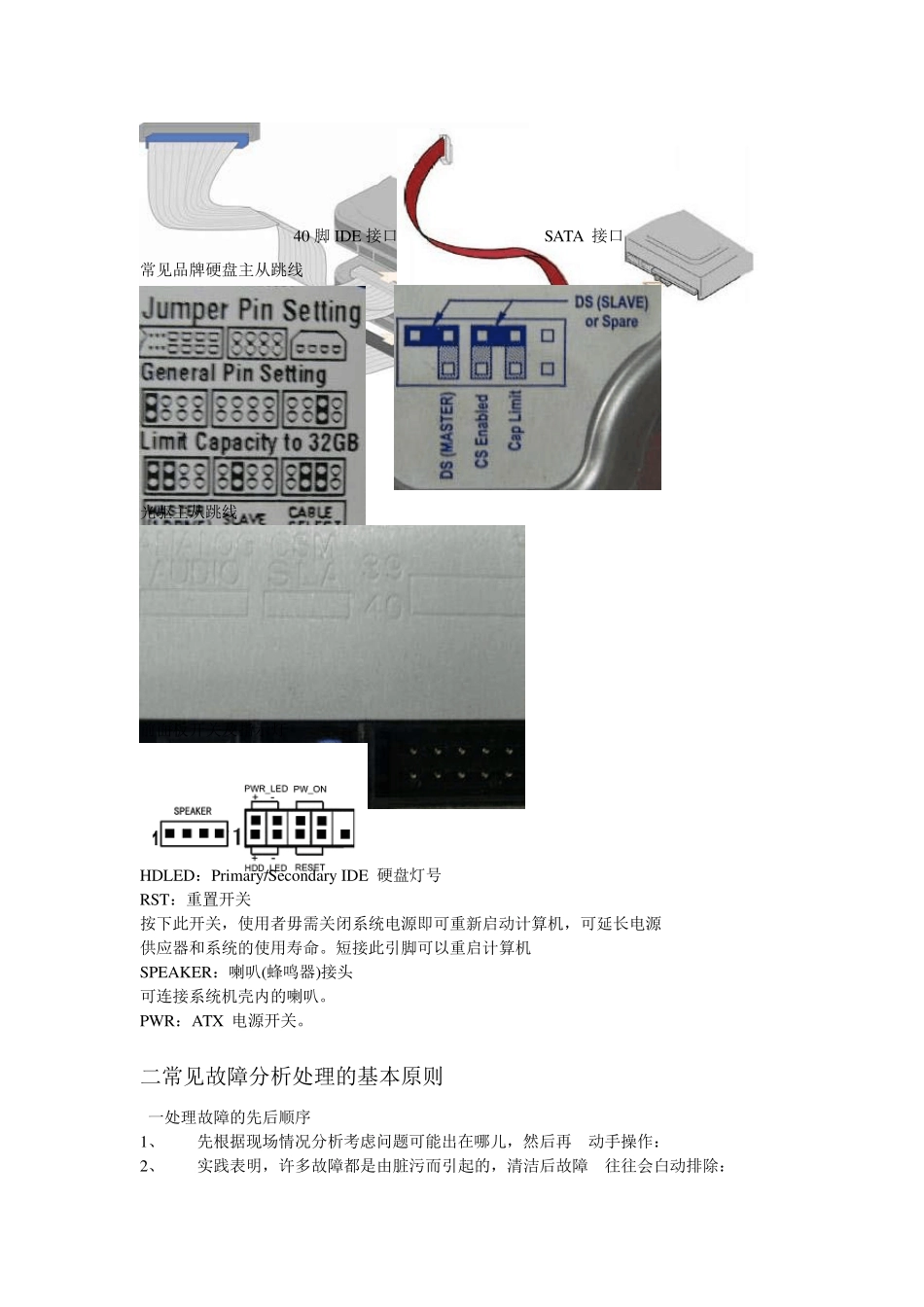

工控机常见故障的分析与处理_第3页
3/8
目的:掌握整机出现的基本故障解决方法 对象:工控机使用和维护人员 内容:工业计算机常见故障的分析与处理 一 常见开关接口介绍。 KB-LK 键 容易不小心按到 KB-LK 键造成键盘鼠标不能使用 安装 CPU 将 CPU 的金色三角形标示对准主板 CPU 插槽上的三角形标示, 确定针角 1 的方向正确, 不要用力插 CPU, 确信 CPU 完全插入插槽中, 将锁定杆从未锁定状态拔到锁定状态(这一过程非常重要, 如果操作不当, 有可能会损坏 CPU 安装内存 DDR2 内存插槽的缺口与DDR3 内存插槽不同,以防止插入错误的内存条 如果正确插入了内存模组,将不会看到金手指部分。 BIOS 芯片 如果没有开机画面一般是BIOS 里的程序没有刷新需要重新刷新。 BIOS 类型有两种: 1.AMI BIOS 2.Award BIOS 各白的刷新工具: 1.amiflash.exe 2.awdflash.exe 各自的BIOS 文件名:1.XXX.ROM 2.XXX.bin 刷新BIOS 的方法: 1.amiflash xxx.rom 2.awdflash xxx.bin CLR_CMOS 跳线开关 您可以通过短接 CLR_CMOS 的2-3 针脚来清除 CLR_CMOS 的数据,要清除 CMOS 必须关闭电源 USB 接口 注意上方黑色为地线,红色为正极,(特别注意插反会烧设备) 电源接口 4-pin Cpu 风扇接口 4 针插座3 针插座 存储设备 40 脚IDE 接口SATA 接口 常见品牌硬盘主从跳线 光驱主从跳线 前面板开关及指示灯 HDLED:Primary /Secondary IDE 硬盘灯号 RST:重置开关 按下此开关,使用者毋需关闭系统电源即可重新启动计算机,可延长电源 供应器和系统的使用寿命。短接此引脚可以重启计算机 SPEAKER:喇叭(蜂鸣器)接头 可连接系统机壳内的喇叭。 PWR:ATX 电源开关。 二常见故障分析处理的基本原则 一处理故障的先后顺序 1、 先根据现场情况分析考虑问题可能出在哪儿,然后再 动手操作: 2、 实践表明,许多故障都是由脏污而引起的,清洁后故障 往往会白动排除: 3、 首先检查计算机外部电源、设备、线路,然后再开机 箱检查: 4、 分清是机械原因引起的,还是由电气毛病造成的; 5、 先从判断软件入手,然后再从硬件着手; 6、 电源是电脑的动力所在,许多故障往往就是由电源故障而引起的: 7、 先排除带有普遍性和规律性的常见故障,然后再检查 特殊的故障: 8、 首先检查其外围电路,在确认外围电路正常时,再考虑更换重要元件. 二 故障常见的检测方法: 1、 对于使用环境较差,使用时间较长...
