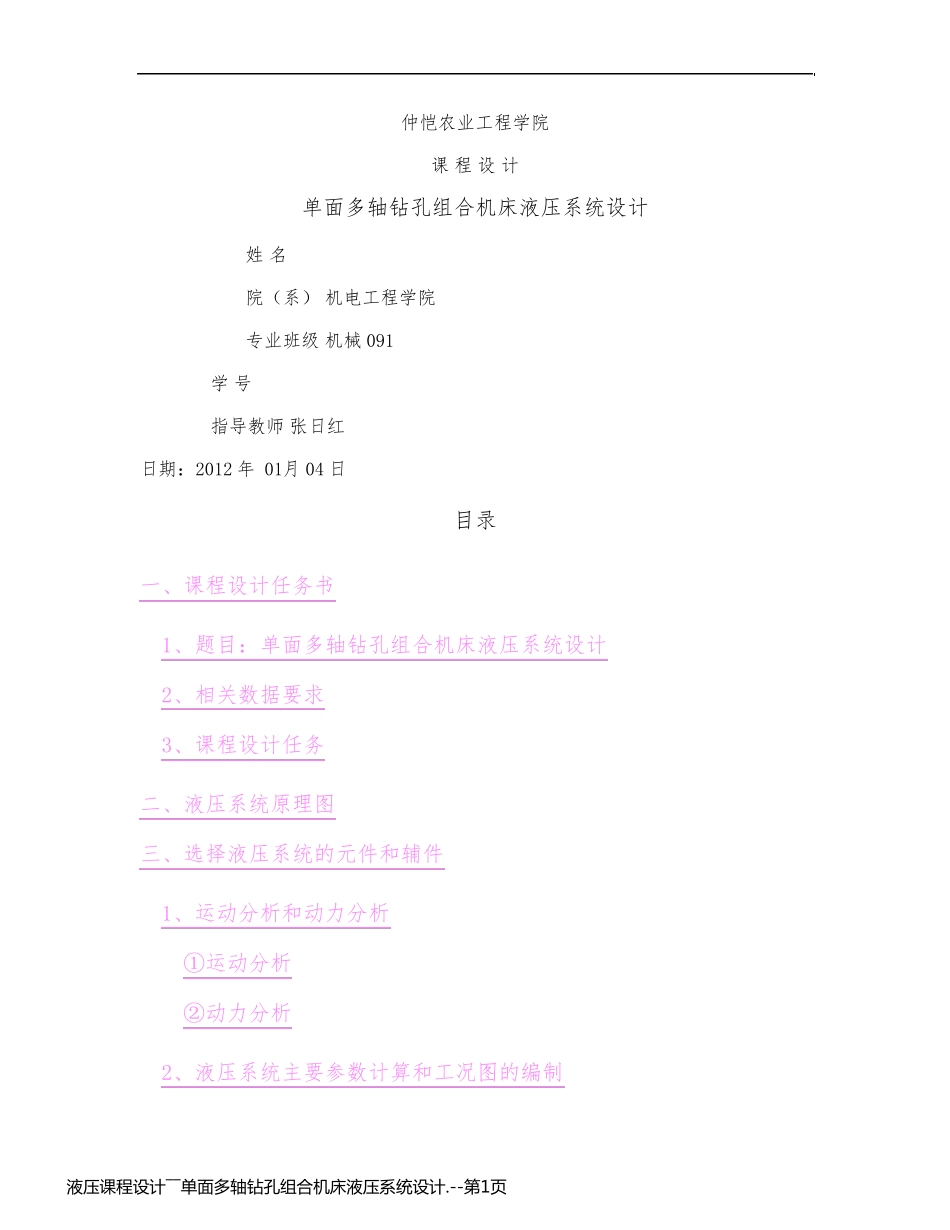

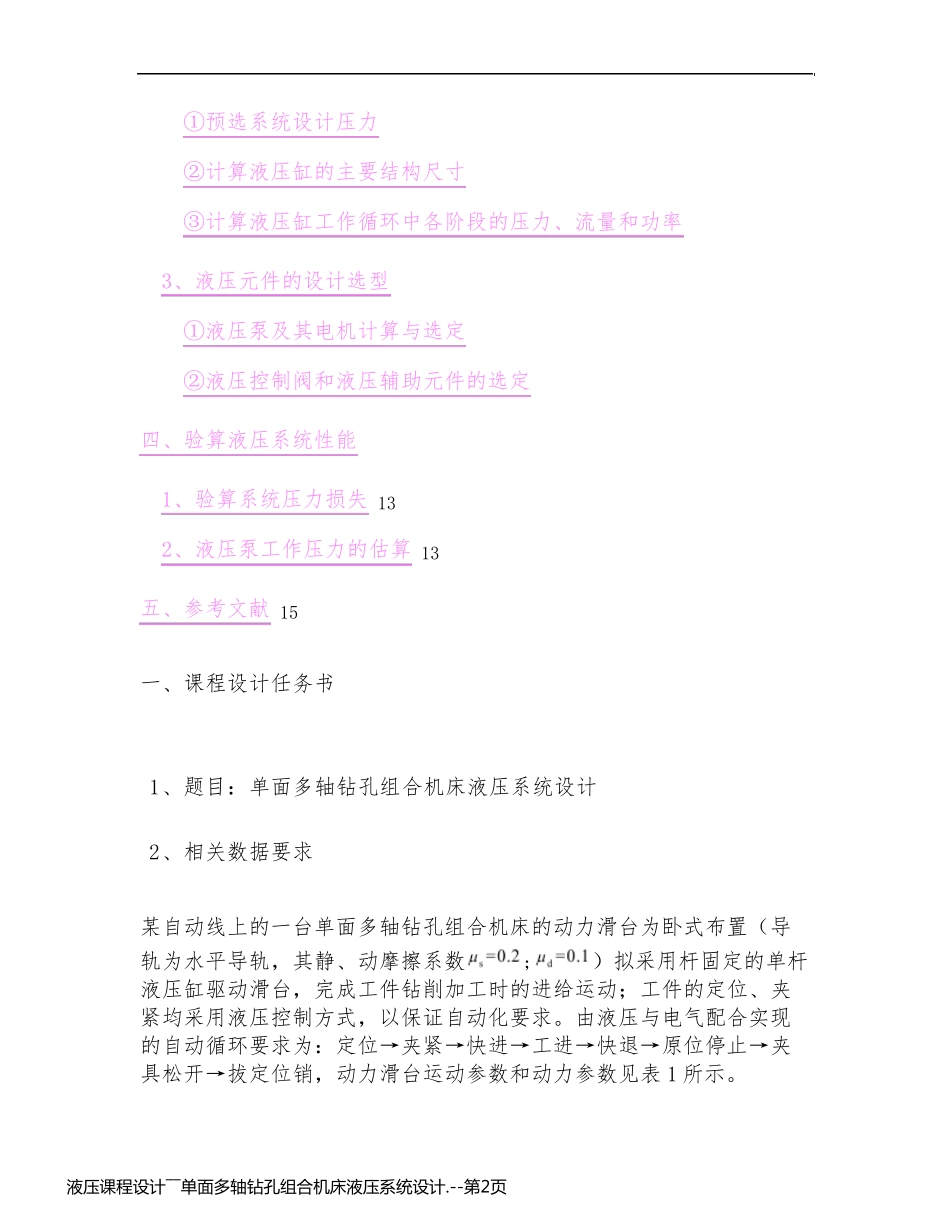

仲恺农业工程学院 课 程 设 计 单面多轴钻孔组合机床液压系统设计 姓 名 院（系） 机电工程学院 专业班级 机械091 学 号 指导教师 张日红 日期：2012 年 01月04 日 目录 一、课程设计任务书 1、题目：单面多轴钻孔组合机床液压系统设计 2、相关数据要求 3、课程设计任务 二、液压系统原理图 三、选择液压系统的元件和辅件 1、运动分析和动力分析 ①运动分析 ②动力分析 2、液压系统主要参数计算和工况图的编制 液压课程设计――单 面 多 轴 钻 孔 组 合 机 床 液压系 统 设计.--第 1页液压课程设计――单 面 多 轴 钻 孔 组 合 机 床 液压系 统 设计.--第 1页 ①预选系统设计压力 ②计算液压缸的主要结构尺寸 ③计算液压缸工作循环中各阶段的压力、流量和功率 3、液压元件的设计选型 ①液压泵及其电机计算与选定 ②液压控制阀和液压辅助元件的选定 四、验算液压系统性能 1、验算系统压力损失 13 2、液压泵工作压力的估算 13 五、参考文献 15 一、课程设计任务书 1、题目：单面多轴钻孔组合机床液压系统设计 2、相关数据要求 某自动线上的一台单面多轴钻孔组合机床的动力滑台为卧式布置（导轨为水平导轨，其静、动摩擦系数; ）拟采用杆固定的单杆液压缸驱动滑台，完成工件钻削加工时的进给运动；工件的定位、夹紧均采用液压控制方式，以保证自动化要求。由液压与电气配合实现的自动循环要求为：定位→夹紧→快进→工进→快退→原位停止→夹具松开→拔定位销，动力滑台运动参数和动力参数见表 1 所示。 液压课程设计――单 面 多 轴 钻 孔 组 合 机 床 液压系 统 设计.--第 2页液压课程设计――单 面 多 轴 钻 孔 组 合 机 床 液压系 统 设计.--第 2页 表1 动力滑台的运动参数和动力参数 工况 行程/mm 速度/（m/s） 时间/s 运动部件重力 G/N 钻削负载Fe/N 启动、制动时间 快进 150 0.1 9800 _ 0.2 1.5 工进 100 35000 113.2 快退 250 0.1 _ 2.5 3、课程设计任务 （1） 拟定液压系统原理图（用 CAXA 电子图板或 FLUIDSIM3.6 完成液压系统回路设计，并应用 FLUIDSIM3.6 进行仿真）。 （2）选择液压系统的元件和辅件。 （3）验算液压系统性能。 （4）设计液压系统的继电器控制回路或 PLC 控制程序。 （5）绘制下列图纸： 液压系统原理图 A4 幅面 1张 ； 液压课程设计――单 面 多 轴 钻...
