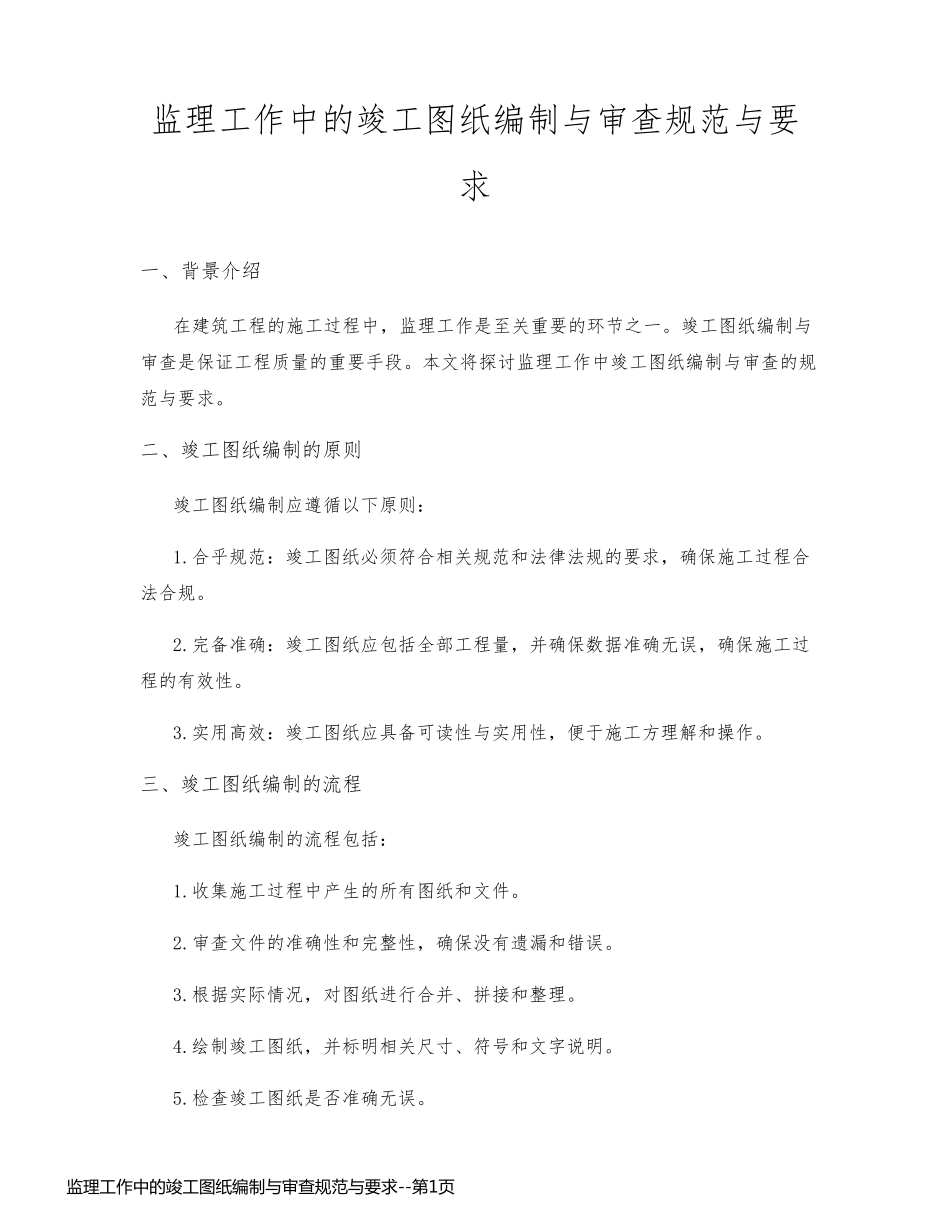

监理工作中的竣工图纸编制与审查规范与要求 一、背景介绍 在建筑工程的施工过程中，监理工作是至关重要的环节之一。竣工图纸编制与审查是保证工程质量的重要手段。本文将探讨监理工作中竣工图纸编制与审查的规范与要求。 二、竣工图纸编制的原则 竣工图纸编制应遵循以下原则： 1. 合乎规范：竣工图纸必须符合相关规范和法律法规的要求，确保施工过程合法合规。 2. 完备准确：竣工图纸应包括全部工程量，并确保数据准确无误，确保施工过程的有效性。 3. 实用高效：竣工图纸应具备可读性与实用性，便于施工方理解和操作。 三、竣工图纸编制的流程 竣工图纸编制的流程包括： 1. 收集施工过程中产生的所有图纸和文件。 2. 审查文件的准确性和完整性，确保没有遗漏和错误。 3. 根据实际情况，对图纸进行合并、拼接和整理。 4. 绘制竣工图纸，并标明相关尺寸、符号和文字说明。 5. 检查竣工图纸是否准确无误。 监 理 工 作 中 的 竣 工 图 纸 编 制 与 审 查 规 范 与 要 求 --第 1页监 理 工 作 中 的 竣 工 图 纸 编 制 与 审 查 规 范 与 要 求 --第 1页6. 保存竣工图纸的原始文件和复印件。 四、竣工图纸编制的要求 竣工图纸编制需要满足以下要求： 1. 清晰规范的图纸布局，确保图纸易于理解。 2. 准确的尺寸标注，确保施工便捷精确。 3. 标示清楚的符号和划线，确保工作效率。 4. 简洁明了的文字说明，确保施工人员理解图纸意图。 五、竣工图纸审查的重要性 竣工图纸审查是确保工程质量的关键环节。经过审查，可以发现潜在问题和错误，避免施工过程中出现大量返工和修正，从而提高施工效率和减少成本。 六、竣工图纸审查的主要内容 竣工图纸审查的主要内容包括： 1. 合规性审查：确认竣工图纸是否符合国家规范和标准。 2. 技术性审查：检查图纸中的尺寸、符号、线型等技术要求是否准确。 3. 组织性审查：审查图纸中的施工顺序和工序安排是否合理。 4. 安全性审查：确保图纸中的安全措施和防护措施是否到位。 七、竣工图纸审查的程序 竣工图纸审查的程序包括： 1. 初步审查：审查竣工图纸的完整性和准确性，发现问题并提出修改意见。 2. 重点审查：对竣工图纸中的关键部分进行详细审查，避免可能的施工问题。 监 理 工 作 中 的 竣 工 图 纸 编 制 与 审 查 规 范 与 要 求 --第 2页监 理 工 作 中 的 竣 工 图 纸 ...
