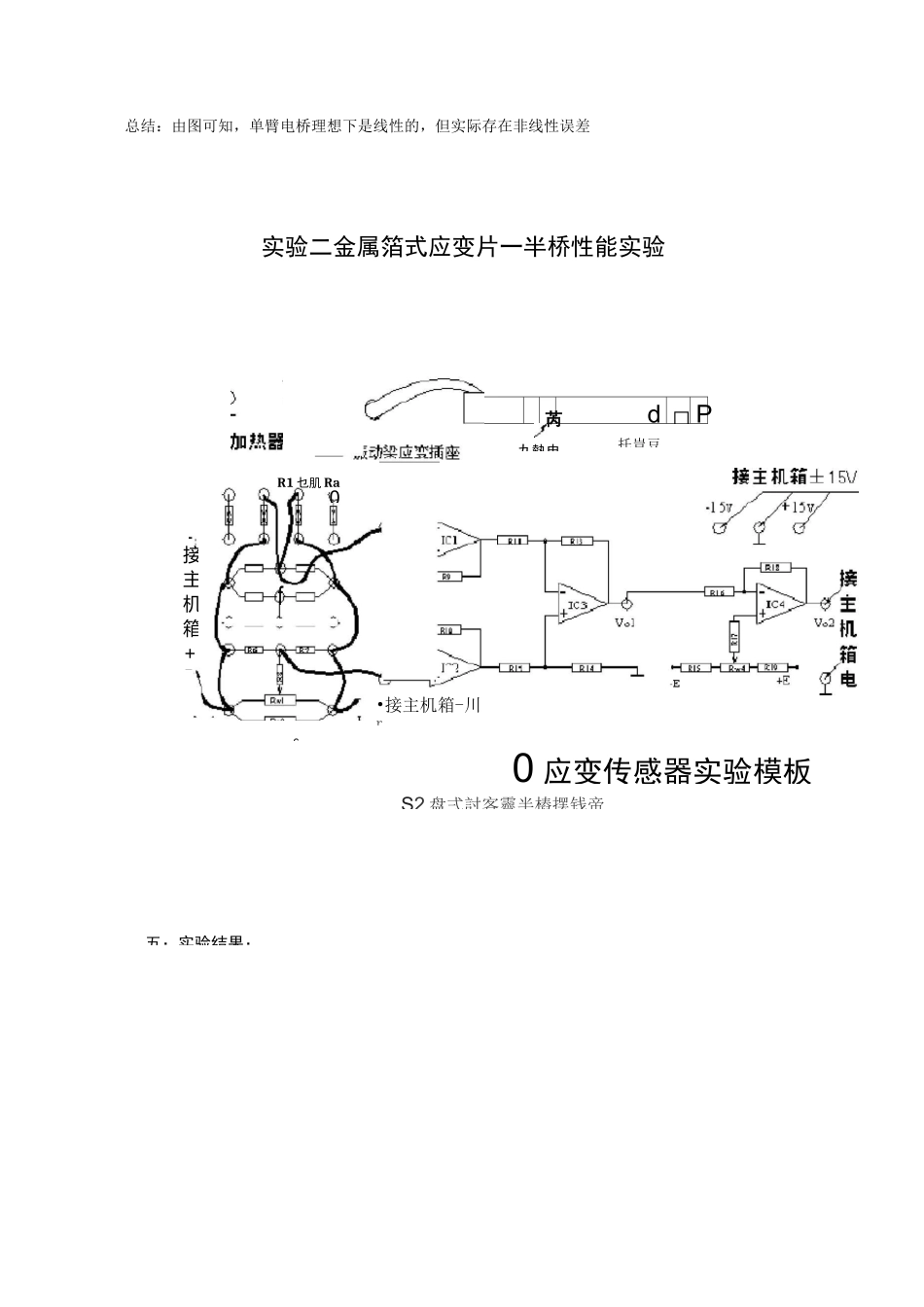

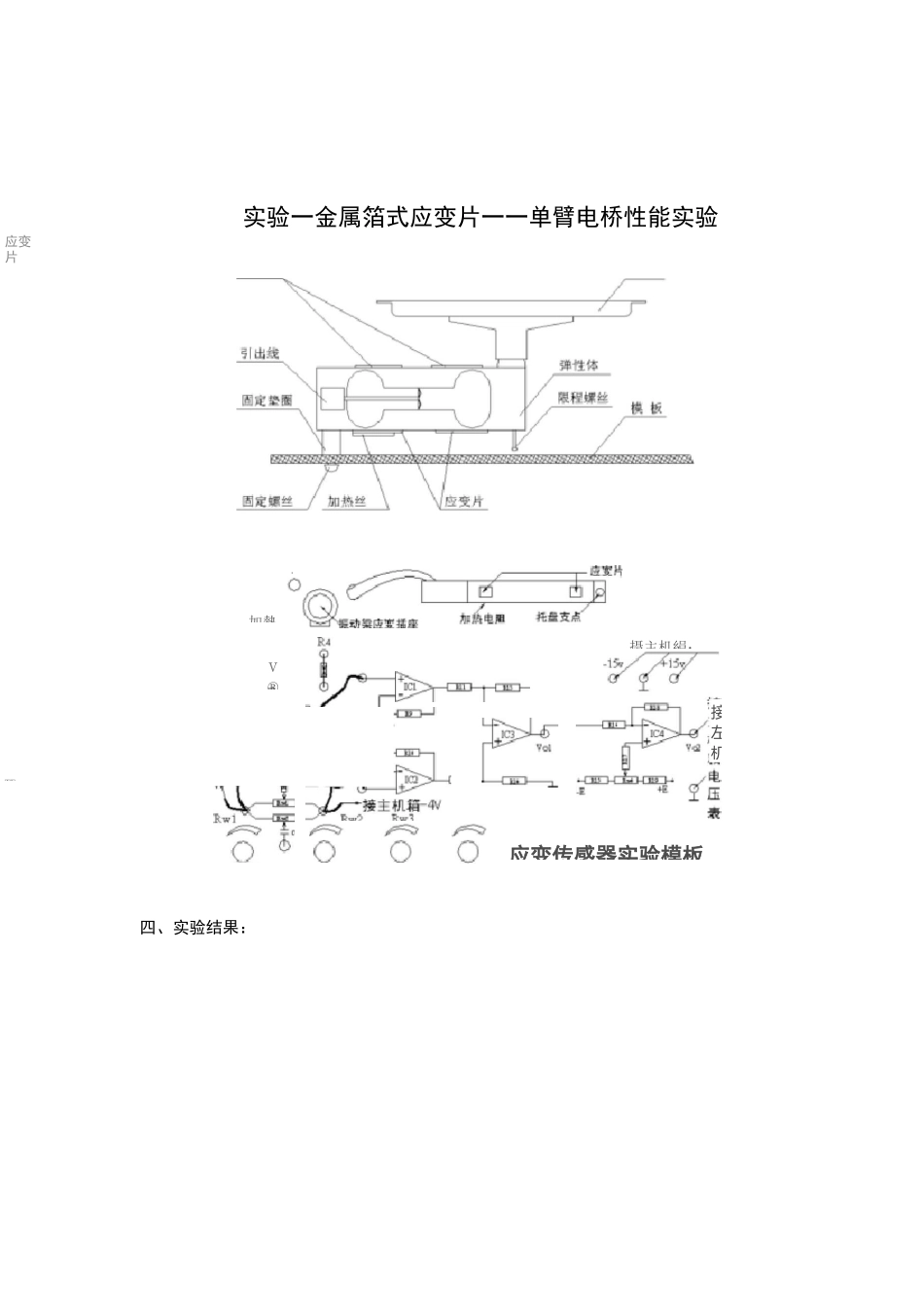

v®应变传感器实验模板实验一金属箔式应变片一一单臂电桥性能实验四、实验结果：应变片+加熱摄主机絹：接左机TF-083芮d □ P0 应变传感器实验模板五：实验结果：S2 盘弍討客霽半樁摆钱帝总结：由图可知，单臂电桥理想下是线性的，但实际存在非线性误差实验二金属箔式应变片一半桥性能实验九熱电托豈豆R1 乜肌 Ra0C•接主机箱-川rf接主机箱+5重量（g）020406080100120140160180200电压（mv）09182837475666758594灵敏度 S2=U/W=0.45mv/g，非线性误差6=43.04mv/94=45.8%六思考题：1、半桥测量时两片不同受力状态的电阻应变片接入电桥时，应放在：（1）对边（2）邻边。答：应放在邻边。2、桥路（差动电桥）测量时存在非线性误差，是因为：（1）电桥测量原理上存在非线性（2）应变片应变效应是非线性的（3）调零值不是真正为零。答：因为电桥原理上存在非线性误差。总结：由图可知，半桥的传感器特性曲线非线性得到了改善，电桥输出灵敏度提高20406080100120140160180200100806040200实验三金属箔式应变片一全桥性能实验四、实验步骤：1、将托盘安装到应变传感器的托盘支点上。将实验模板差动放大器调零：用导线将实验模板上的±15v、丄插口与主机箱电源±15v、丄分别相连，再将实验模板中的放大器的两输入口短接（Vi 二 0）;调节放大器的增益电位器 RW3大约到中间位置（先逆时针旋到底，再顺时针旋转 2 圈）;将主机箱电压表的量程切换开关打到 2V 档，合上主机箱电源开关；调节实验模板放大器的调零电位器 RW4,使电压表显示为零。2、拆去放大器输入端口的短接线，根据图 3—1 接线。实验方法与实验二相同，将实验数据填入表 3[^3-1 全桥性龍实验接统圈播-王机箱电压表Gn画出实验曲线；进行灵敏度和非线性误差计算。实验完毕，关闭电源。五：实验结果：重量（g）020406080100120140160180200电压（mv）01632496682991161321491661、测量中，当两组对边（R1、R3 为对边）电阻值 R 相同时，即 R1 二R3,R2=R4,而 R1HR2 时，是否可以组成全桥：（1）可以（2）不可以。答：可以。2 某工程技术人员在进行材料拉力测试时在棒材上贴了两组应变片，如图 3—2，如何利用这四片应片组成电桥，是否需要外加电阻。答：将这两组应变片灵敏度 S2=U/W=0.81mv/g,非线性误差 6=90.7mv/166=54.6%六、思考题：按照两个不同方向贴在棒材上，利用两组不同的测量值即可组成一个全路电桥，不需要外加电阻实验五直流全桥的应用一电子秤实验五：实...
