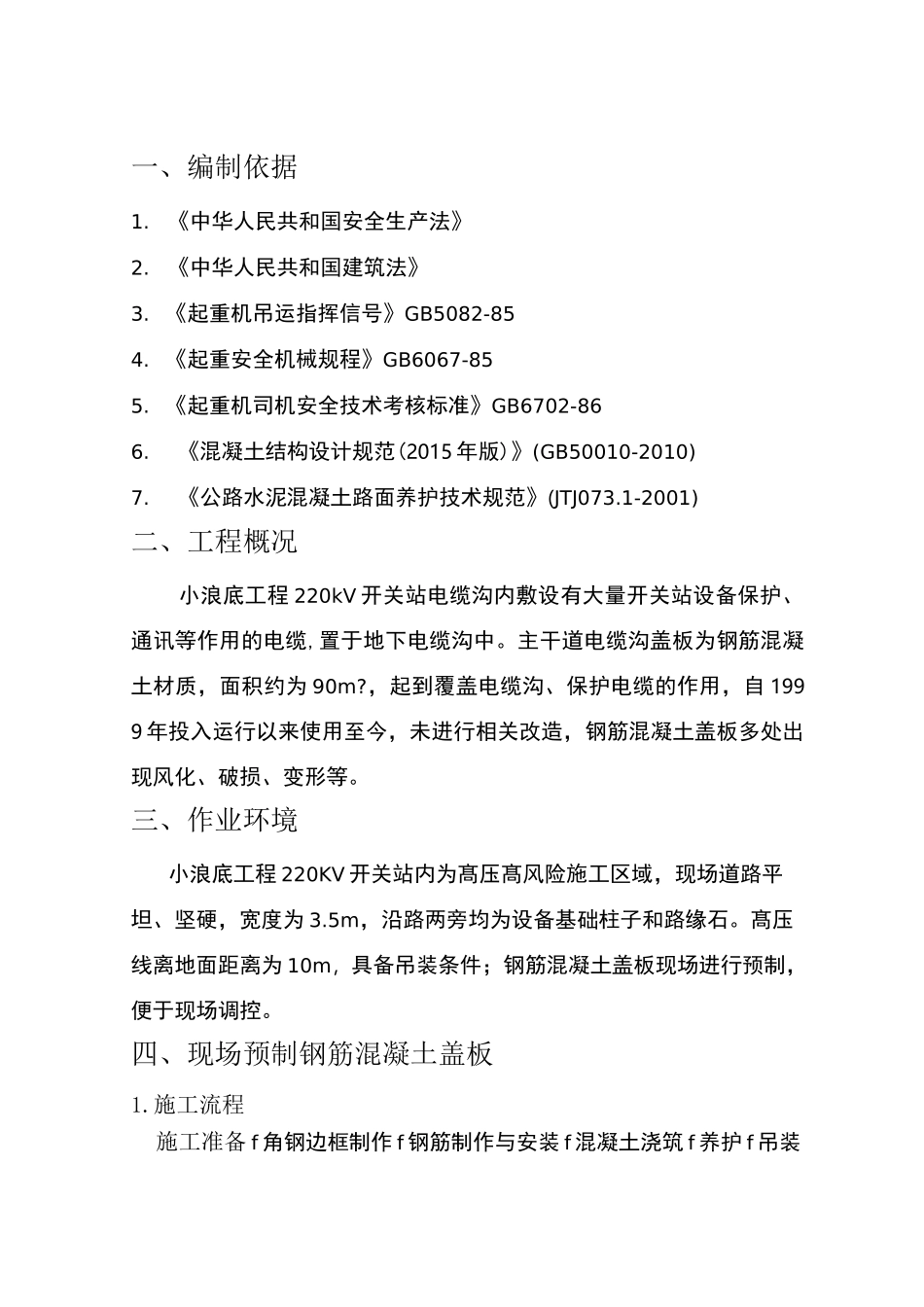

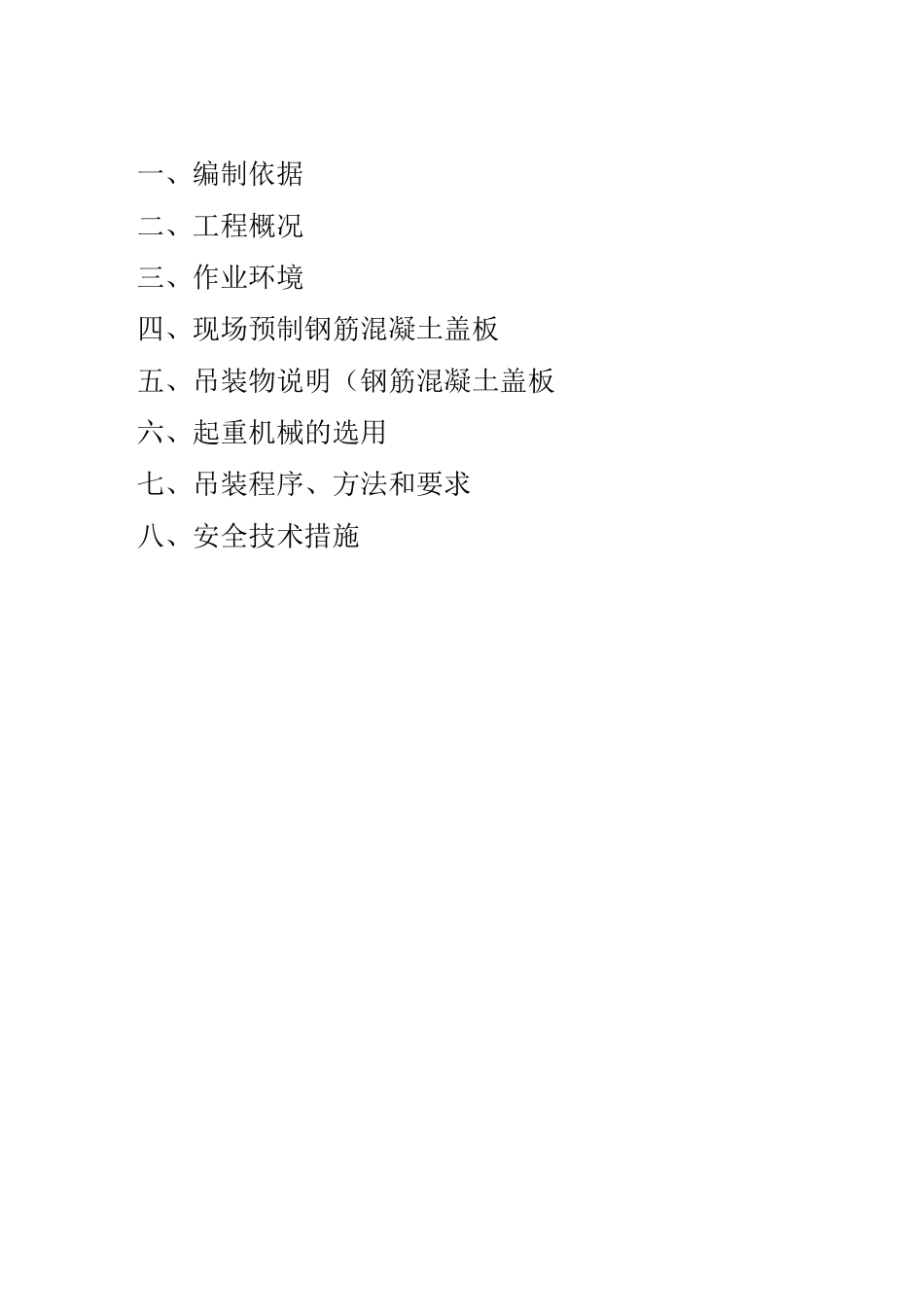

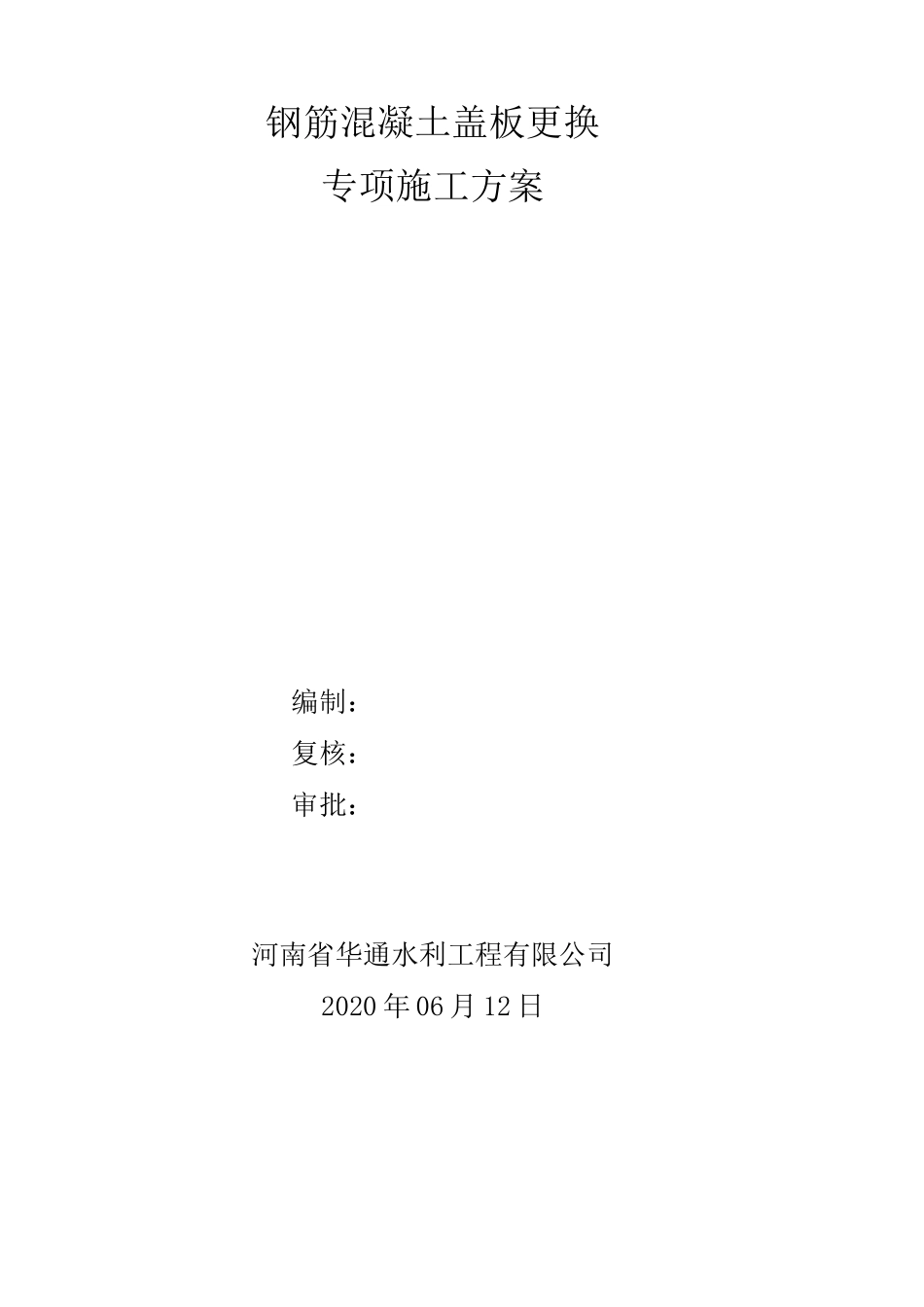

钢筋混凝土盖板更换专项施工方案编制：复核：审批：河南省华通水利工程有限公司2020 年 06 月 12 日一、编制依据二、工程概况三、作业环境四、现场预制钢筋混凝土盖板五、吊装物说明（钢筋混凝土盖板六、起重机械的选用七、吊装程序、方法和要求八、安全技术措施一、编制依据1.《中华人民共和国安全生产法》2.《中华人民共和国建筑法》3. 《起重机吊运指挥信号》GB5082-854. 《起重安全机械规程》GB6067-855. 《起重机司机安全技术考核标准》GB6702-866.《混凝土结构设计规范(2015 年版)》(GB50010-2010)7.《公路水泥混凝土路面养护技术规范》(JTJ073.1-2001)二、工程概况小浪底工程 220kV 开关站电缆沟内敷设有大量开关站设备保护、通讯等作用的电缆,置于地下电缆沟中。主干道电缆沟盖板为钢筋混凝土材质，面积约为 90m?，起到覆盖电缆沟、保护电缆的作用，自 1999 年投入运行以来使用至今，未进行相关改造，钢筋混凝土盖板多处出现风化、破损、变形等。三、作业环境小浪底工程 220KV 开关站内为髙压髙风险施工区域，现场道路平坦、坚硬，宽度为 3.5m，沿路两旁均为设备基础柱子和路缘石。髙压线离地面距离为 10m，具备吊装条件；钢筋混凝土盖板现场进行预制，便于现场调控。四、现场预制钢筋混凝土盖板1.施工流程施工准备 f 角钢边框制作 f 钢筋制作与安装 f 混凝土浇筑 f 养护 f 吊装2.工艺流程说明及主要质量控制要点（1）施工准备a. 材料准备：浇筑使用 C30 商混，应有检测报告和合格证；钢筋应进行外观及质量证明书的检查；角钢应有合格证，进场应进行外观检查，无变形翘曲现场，规格、型号、壁厚应达到设计要求；电焊条应有合格证，电焊工要有上岗证。b. 预制场地的准备：预制场地应设在开关站区不影响施工部位,根据预制数量及使用时间确定场地大小。c. 技术准备：根据现场路面通行要求，参照《02J331 地沟及盖板图集》，严格按照图纸施工。对全体参加的施工人员技术交（2）制作角铁边框a. 根据边框放样尺寸，专人进行角铁画线切割，角铁两头切割 45 度拼角焊接，角铁边框焊接时不可有过烧、咬边、夹渣等现场。b. 焊接时为保证角铁边框尺寸一致、不变形，边框底部可平整钢板一块，在钢板上弹线制作。（3）钢筋的制作与安装根据图纸要求进行钢筋绑扎，钢筋节点应全部使用铅丝进行绑扎，便于吊装的成品吊环焊接到钢筋网上。（4）混凝土浇筑a. 角铁边框水平放在预制场地上，在边框底部铺 3mm 橡胶皮...
