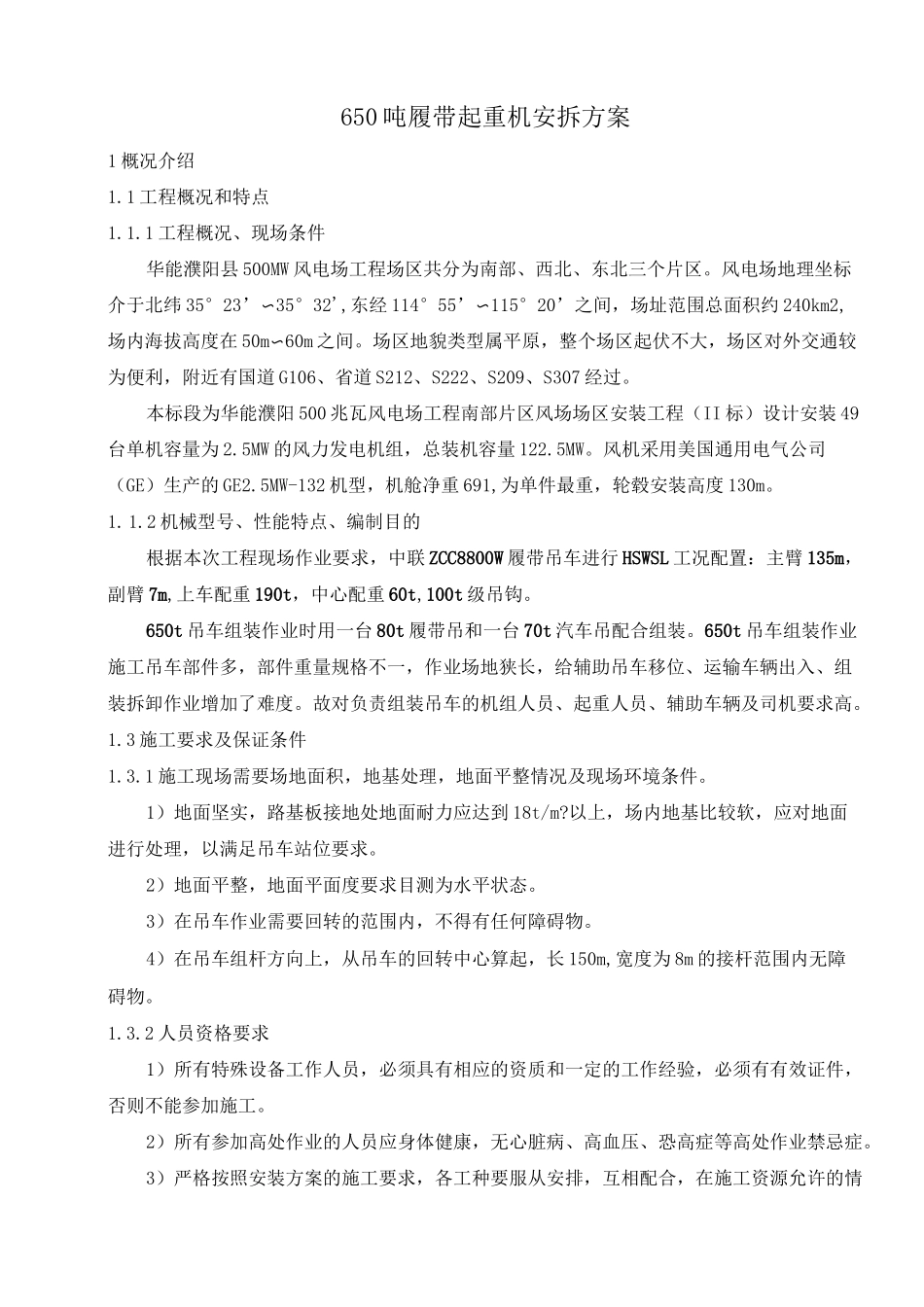

650 吨履带起重机安拆方案1 概况介绍1.1 工程概况和特点1.1.1 工程概况、现场条件华能濮阳县 500MW 风电场工程场区共分为南部、西北、东北三个片区。风电场地理坐标介于北纬 35°23’〜35°32',东经 114°55’〜115°20’之间，场址范围总面积约 240km2,场内海拔高度在 50m〜60m 之间。场区地貌类型属平原，整个场区起伏不大，场区对外交通较为便利，附近有国道 G106、省道 S212、S222、S209、S307 经过。本标段为华能濮阳 500 兆瓦风电场工程南部片区风场场区安装工程（II 标）设计安装 49台单机容量为 2.5MW 的风力发电机组，总装机容量 122.5MW。风机采用美国通用电气公司（GE）生产的 GE2.5MW-132 机型，机舱净重 691,为单件最重，轮毂安装高度 130m。1.1.2 机械型号、性能特点、编制目的根据本次工程现场作业要求，中联 ZCC8800W 履带吊车进行 HSWSL 工况配置：主臂 135m，副臂 7m,上车配重 190t，中心配重 60t,100t 级吊钩。650t 吊车组装作业时用一台 80t 履带吊和一台 70t 汽车吊配合组装。650t 吊车组装作业施工吊车部件多，部件重量规格不一，作业场地狭长，给辅助吊车移位、运输车辆出入、组装拆卸作业增加了难度。故对负责组装吊车的机组人员、起重人员、辅助车辆及司机要求高。1.3 施工要求及保证条件1.3.1 施工现场需要场地面积，地基处理，地面平整情况及现场环境条件。1）地面坚实，路基板接地处地面耐力应达到 18t/m?以上，场内地基比较软，应对地面进行处理，以满足吊车站位要求。2）地面平整，地面平面度要求目测为水平状态。3）在吊车作业需要回转的范围内，不得有任何障碍物。4）在吊车组杆方向上，从吊车的回转中心算起，长 150m,宽度为 8m 的接杆范围内无障碍物。1.3.2 人员资格要求1）所有特殊设备工作人员，必须具有相应的资质和一定的工作经验，必须有有效证件，否则不能参加施工。2）所有参加高处作业的人员应身体健康，无心脏病、高血压、恐高症等高处作业禁忌症。3）严格按照安装方案的施工要求，各工种要服从安排，互相配合，在施工资源允许的情O 中国电建集团河南工程有限公司中国电建 POWERCHINAHENAKEMGIIMEERINGCO.PLTD.P 口 iWMCHIWfl. O 中国电建集团河南工程有限公司中国电建 POWERlE：HINAHENAKEMGIIMEERINGCO.PLTD.机构转动部分、抱闸、钢丝绳、电气控制回路和安全保护装置，以确保安装过程中的工作安全。3.1.6 所需材料、工具、施工机械准备及要...
