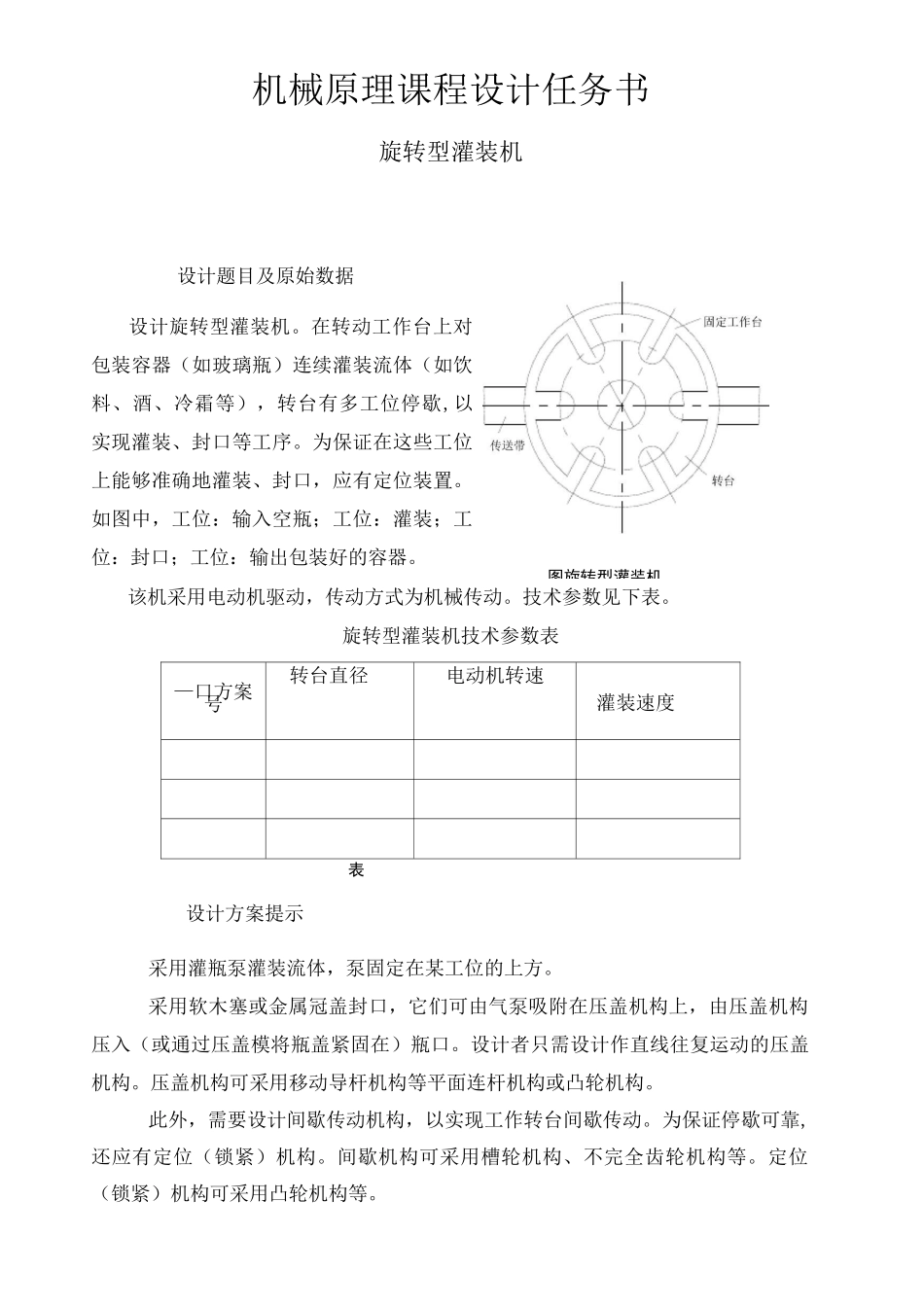

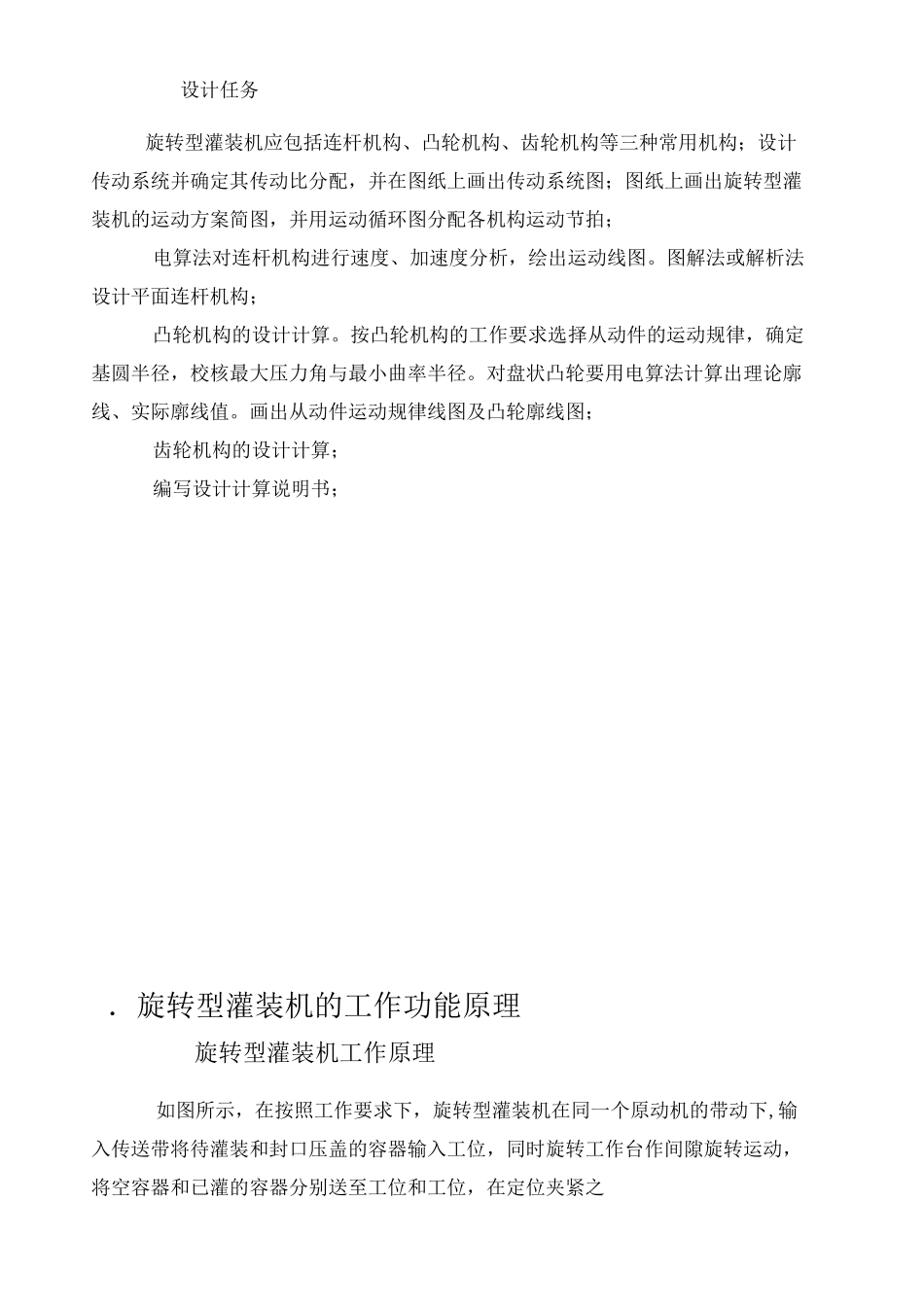

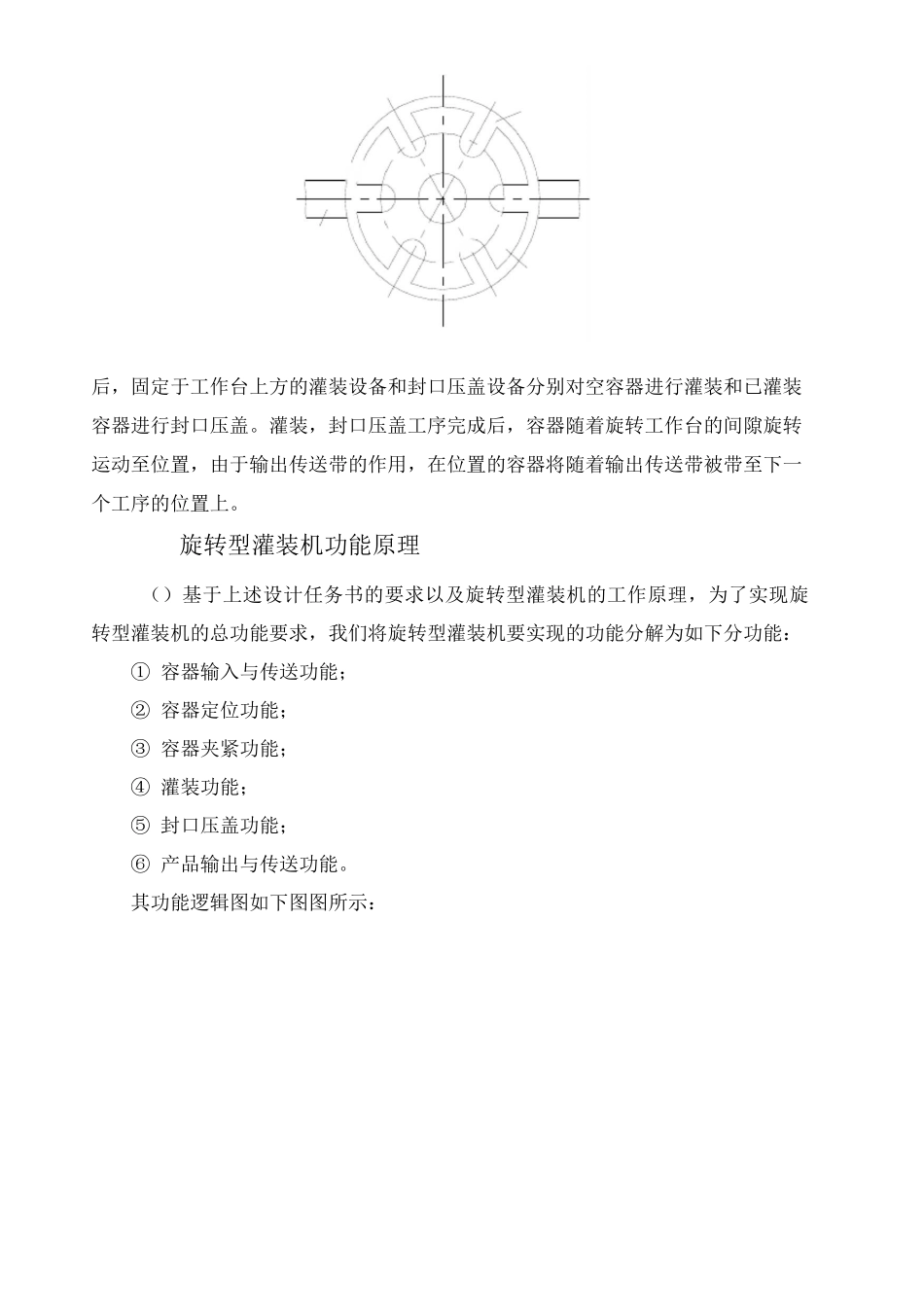

机械原理课程设计任务书旋转型灌装机设计题目及原始数据设计旋转型灌装机。在转动工作台上对包装容器(如玻璃瓶)连续灌装流体(如饮料、酒、冷霜等),转台有多工位停歇,以实现灌装、封口等工序。为保证在这些工位上能够准确地灌装、封口,应有定位装置。如图中,工位:输入空瓶;工位:灌装;工位:封口;工位:输出包装好的容器。该机采用电动机驱动,传动方式为机械传动。技术参数见下表。旋转型灌装机技术参数表—口方案号转台直径电动机转速灌装速度表设计方案提示采用灌瓶泵灌装流体,泵固定在某工位的上方。采用软木塞或金属冠盖封口,它们可由气泵吸附在压盖机构上,由压盖机构压入(或通过压盖模将瓶盖紧固在)瓶口。设计者只需设计作直线往复运动的压盖机构。压盖机构可采用移动导杆机构等平面连杆机构或凸轮机构。此外,需要设计间歇传动机构,以实现工作转台间歇传动。为保证停歇可靠,还应有定位(锁紧)机构。间歇机构可采用槽轮机构、不完全齿轮机构等。定位(锁紧)机构可采用凸轮机构等。图旋转型灌装机设计任务旋转型灌装机应包括连杆机构、凸轮机构、齿轮机构等三种常用机构;设计传动系统并确定其传动比分配,并在图纸上画出传动系统图;图纸上画出旋转型灌装机的运动方案简图,并用运动循环图分配各机构运动节拍;电算法对连杆机构进行速度、加速度分析,绘出运动线图。图解法或解析法设计平面连杆机构;凸轮机构的设计计算。按凸轮机构的工作要求选择从动件的运动规律,确定基圆半径,校核最大压力角与最小曲率半径。对盘状凸轮要用电算法计算出理论廓线、实际廓线值。画出从动件运动规律线图及凸轮廓线图;齿轮机构的设计计算;编写设计计算说明书;.旋转型灌装机的工作功能原理旋转型灌装机工作原理如图所示,在按照工作要求下,旋转型灌装机在同一个原动机的带动下,输入传送带将待灌装和封口压盖的容器输入工位,同时旋转工作台作间隙旋转运动,将空容器和已灌的容器分别送至工位和工位,在定位夹紧之//传送八固定工作转图后,固定于工作台上方的灌装设备和封口压盖设备分别对空容器进行灌装和已灌装容器进行封口压盖。灌装,封口压盖工序完成后,容器随着旋转工作台的间隙旋转运动至位置,由于输出传送带的作用,在位置的容器将随着输出传送带被带至下一个工序的位置上。旋转型灌装机功能原理()基于上述设计任务书的要求以及旋转型灌装机的工作原理,为了实现旋转型灌装机的总功能要求,我们将旋转型灌装机要实现的功...
