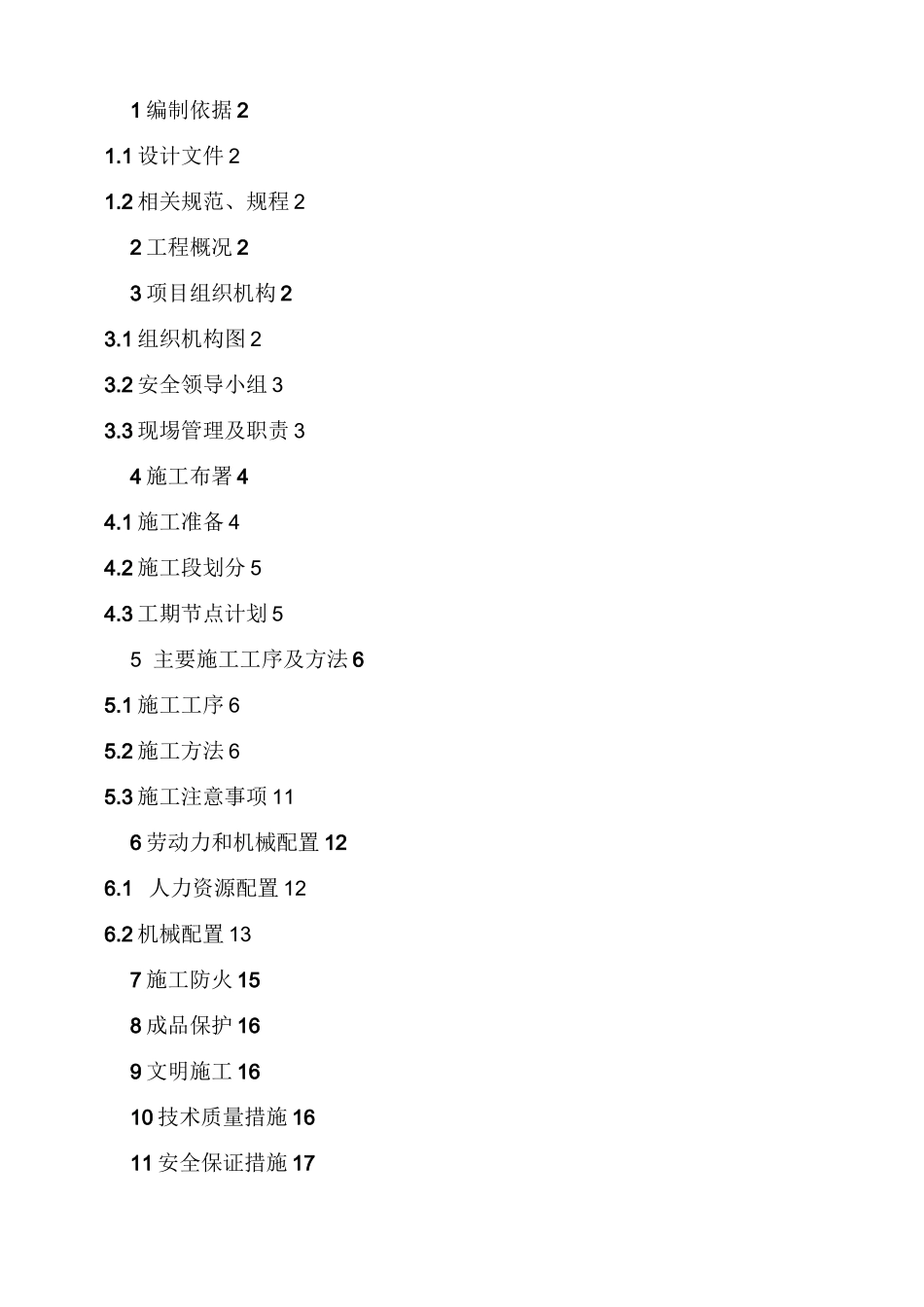

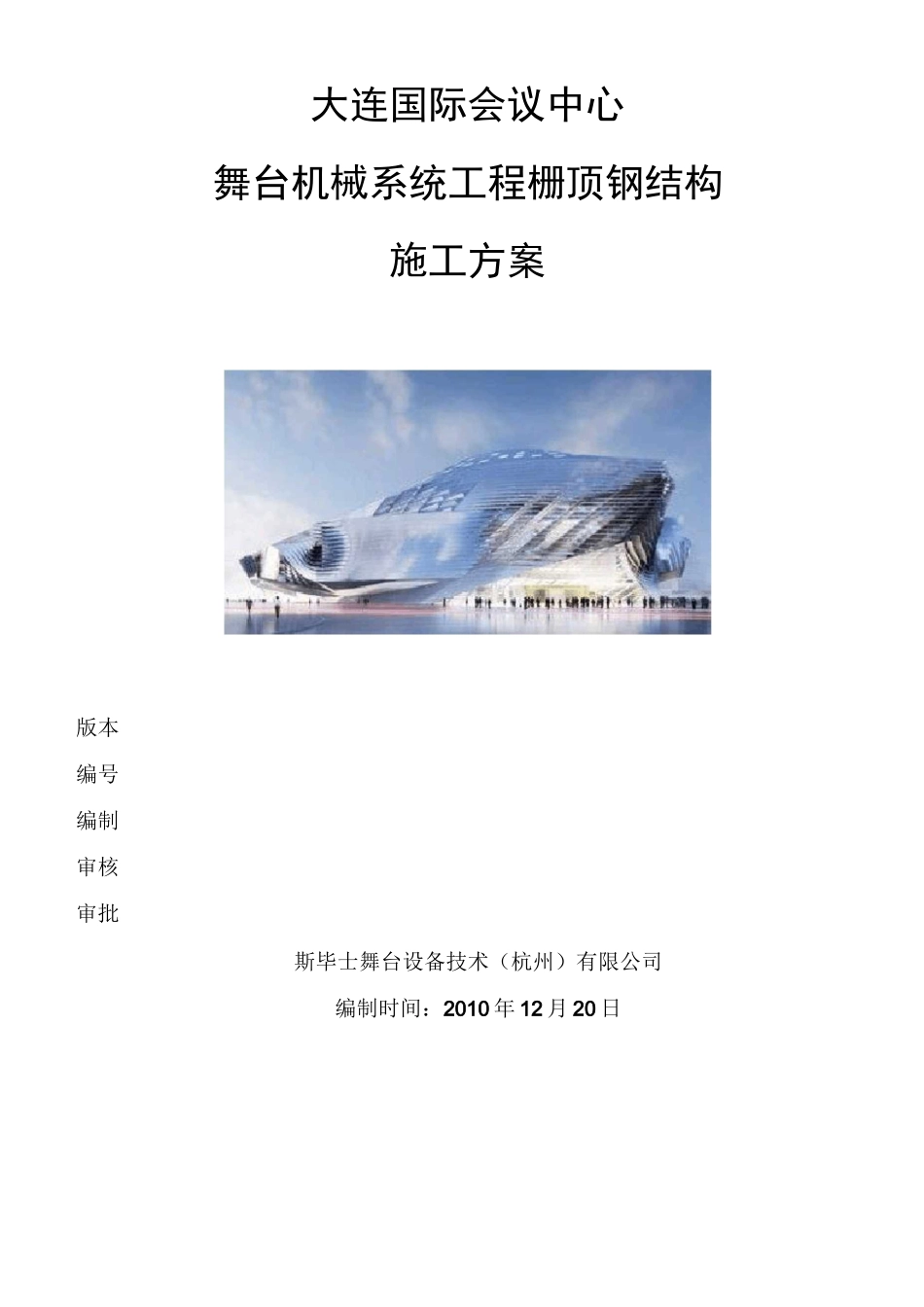

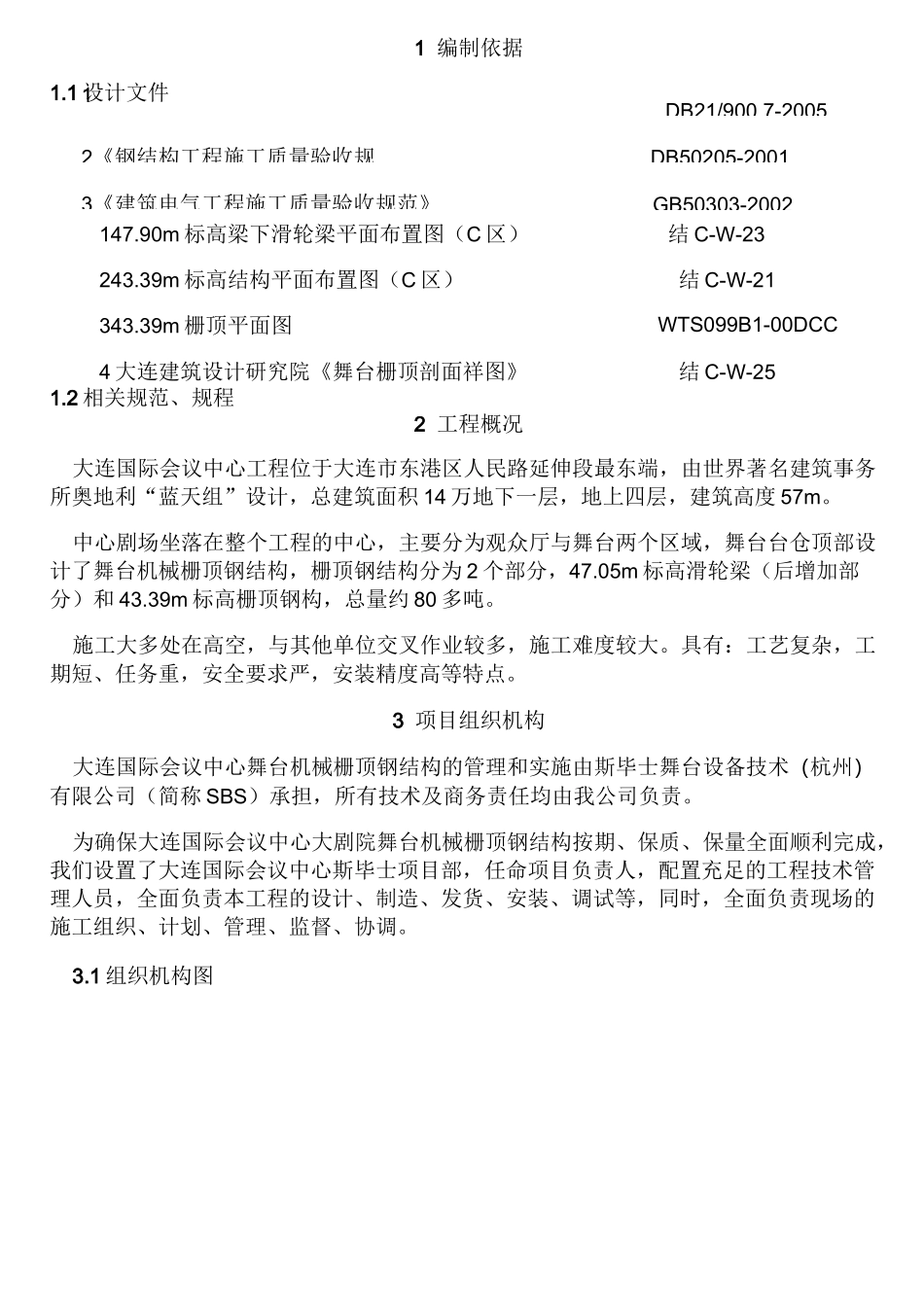

大连国际会议中心舞台机械系统工程栅顶钢结构施工方案版本编号编制审核审批斯毕士舞台设备技术（杭州）有限公司编制时间：2010 年 12 月 20 日1 编制依据 21.1 设计文件 21.2 相关规范、规程 22 工程概况 23 项目组织机构 23.1 组织机构图 23.2 安全领导小组 33.3 现埸管理及职责 34 施工布署 44.1 施工准备 44.2 施工段划分 54.3 工期节点计划 55 主要施工工序及方法 65.1 施工工序 65.2 施工方法 65.3 施工注意事项 116 劳动力和机械配置 126.1 人力资源配置 126.2 机械配置 137 施工防火 158 成品保护 169 文明施工 1610 技术质量措施 1611 安全保证措施 171DB21/900.7-20052《钢结构工程施工质量验收规DB50205-20013《建筑电气工程施工质量验收规范》GB50303-20021 编制依据1.1 设计文件147.90m 标高梁下滑轮梁平面布置图（C 区）结 C-W-23243.39m 标高结构平面布置图（C 区）结 C-W-21343.39m 栅顶平面图WTS099B1-00DCC4 大连建筑设计研究院《舞台栅顶剖面祥图》结 C-W-251.2 相关规范、规程2 工程概况大连国际会议中心工程位于大连市东港区人民路延伸段最东端，由世界著名建筑事务所奥地利“蓝天组”设计，总建筑面积 14 万地下一层，地上四层，建筑高度 57m。中心剧场坐落在整个工程的中心，主要分为观众厅与舞台两个区域，舞台台仓顶部设计了舞台机械栅顶钢结构，栅顶钢结构分为 2 个部分，47.05m 标高滑轮梁（后增加部分）和 43.39m 标高栅顶钢构，总量约 80 多吨。施工大多处在高空，与其他单位交叉作业较多，施工难度较大。具有：工艺复杂，工期短、任务重，安全要求严，安装精度高等特点。3 项目组织机构大连国际会议中心舞台机械栅顶钢结构的管理和实施由斯毕士舞台设备技术（杭州）有限公司（简称 SBS）承担，所有技术及商务责任均由我公司负责。为确保大连国际会议中心大剧院舞台机械栅顶钢结构按期、保质、保量全面顺利完成，我们设置了大连国际会议中心斯毕士项目部，任命项目负责人，配置充足的工程技术管理人员，全面负责本工程的设计、制造、发货、安装、调试等，同时，全面负责现场的施工组织、计划、管理、监督、协调。3.1 组织机构图施工队长辛\大连国会中心斯毕士项^目部丿'~现埸负'责人赵子3.2 安全领导小组安全领导小组吊装指1施工队长：安全员：王看护人：程k,—»一长春3.3 现埸管理及职责3.3.1 现场负责人赵子丹作为公司对现场管...
