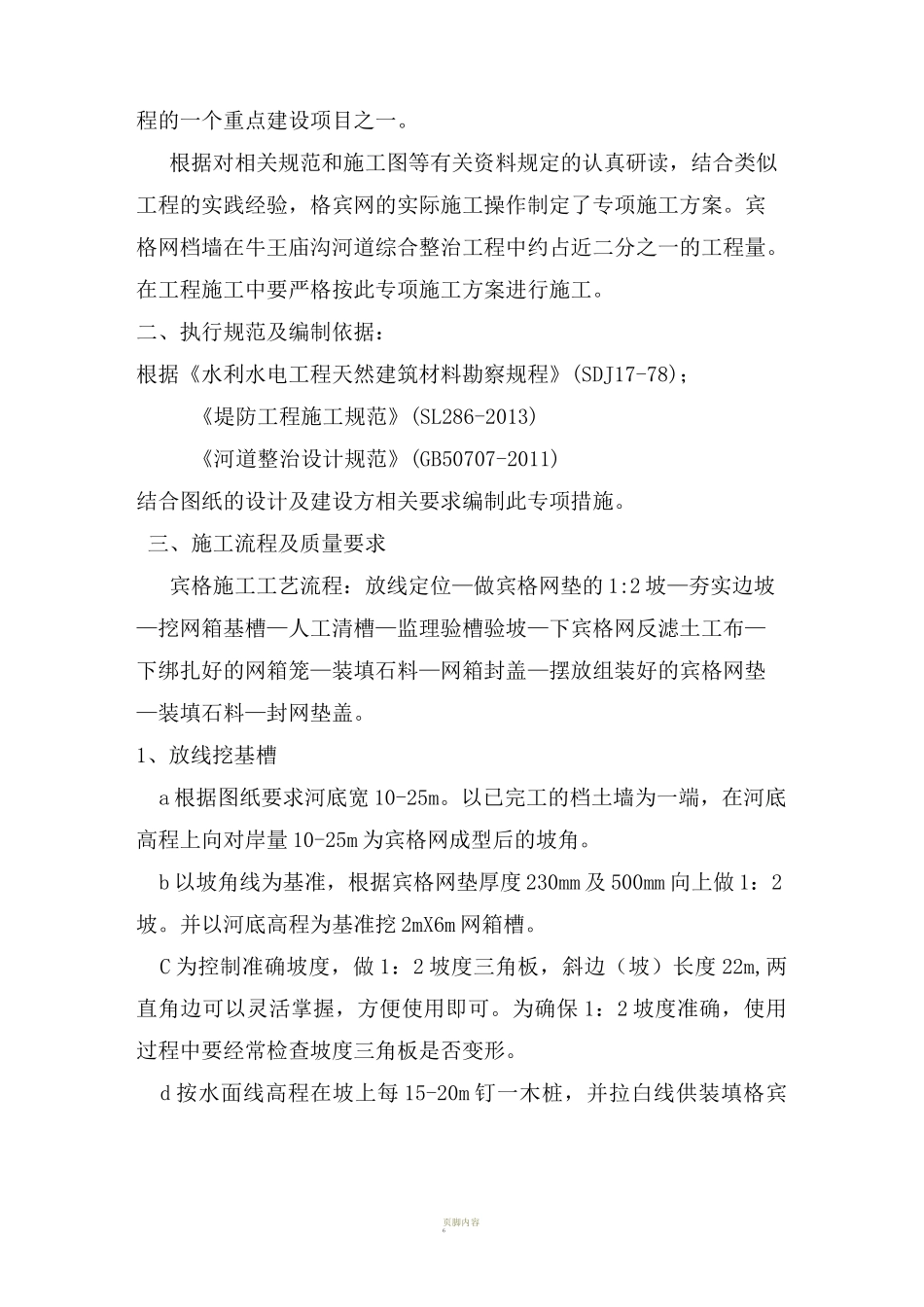

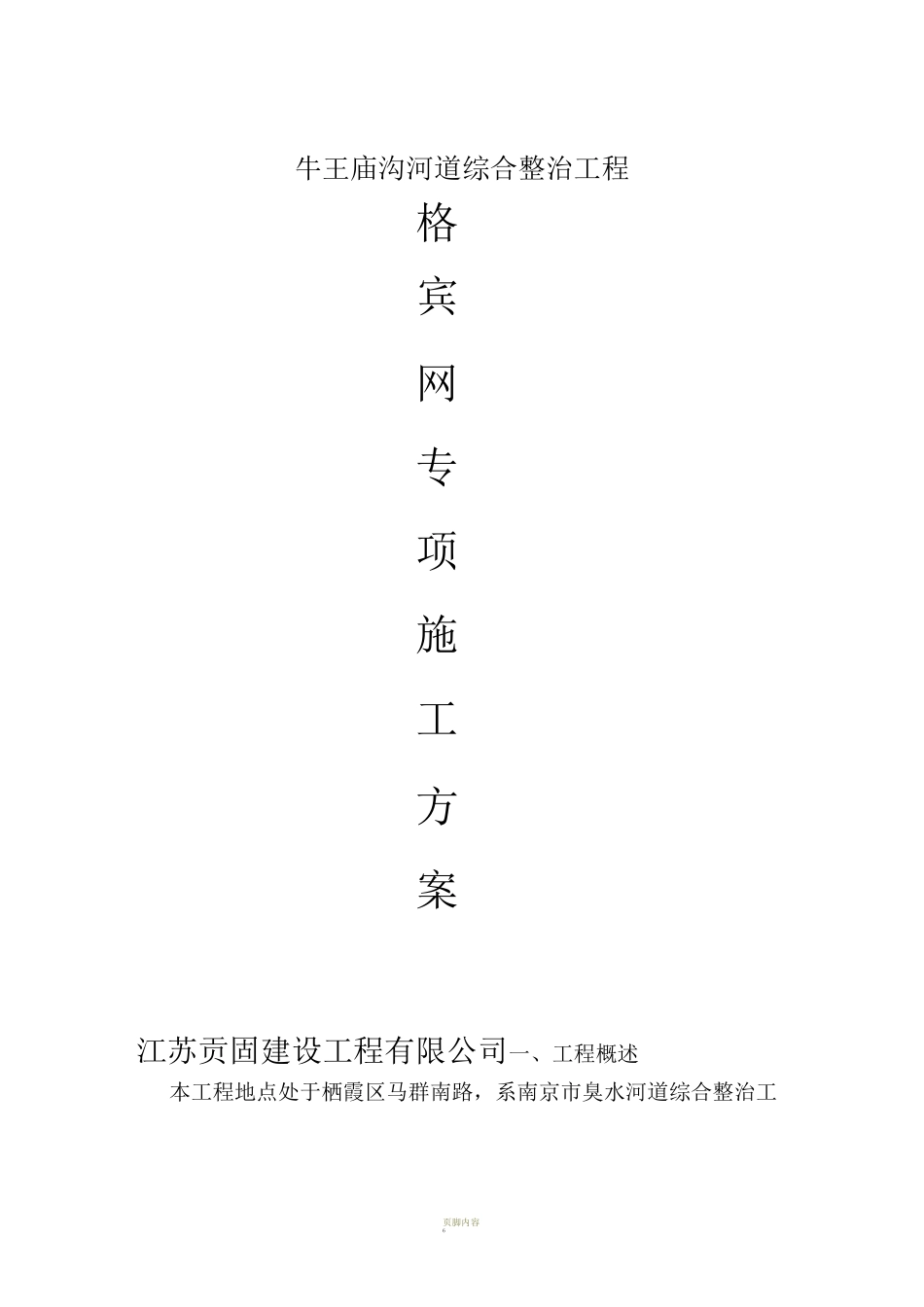

页脚内容6牛王庙沟河道综合整治工程格宾网专项施工方案江苏贡固建设工程有限公司一、工程概述本工程地点处于栖霞区马群南路，系南京市臭水河道综合整治工页脚内容6程的一个重点建设项目之一。根据对相关规范和施工图等有关资料规定的认真研读，结合类似工程的实践经验，格宾网的实际施工操作制定了专项施工方案。宾格网档墙在牛王庙沟河道综合整治工程中约占近二分之一的工程量。在工程施工中要严格按此专项施工方案进行施工。二、执行规范及编制依据：根据《水利水电工程天然建筑材料勘察规程》(SDJ17-78)；《堤防工程施工规范》(SL286-2013)《河道整治设计规范》(GB50707-2011)结合图纸的设计及建设方相关要求编制此专项措施。三、施工流程及质量要求宾格施工工艺流程：放线定位—做宾格网垫的 1:2 坡—夯实边坡—挖网箱基槽—人工清槽—监理验槽验坡—下宾格网反滤土工布—下绑扎好的网箱笼—装填石料—网箱封盖—摆放组装好的宾格网垫—装填石料—封网垫盖。1、放线挖基槽a 根据图纸要求河底宽 10-25m。以已完工的档土墙为一端，在河底高程上向对岸量 10-25m 为宾格网成型后的坡角。b 以坡角线为基准，根据宾格网垫厚度 230mm 及 500mm 向上做 1：2坡。并以河底高程为基准挖 2mX6m 网箱槽。C 为控制准确坡度，做 1：2 坡度三角板，斜边（坡）长度 22m,两直角边可以灵活掌握，方便使用即可。为确保 1：2 坡度准确，使用过程中要经常检查坡度三角板是否变形。d 按水面线高程在坡上每 15-20m 钉一木桩，并拉白线供装填格宾页脚内容6网时使用。e 小挖掘机基槽开方时留 30-50mm 余量，然后以人工完成最后成型工作，以保证基槽尺寸准确。2、土工布铺设a 在经过验收的基槽内或 1：2 的土坡上铺设土工布时，应保证槽内及坡上无水、无杂物。b 两块土工布中间的搭接不得少于 200mm。c 铺设时，自下游侧开始依次向上游侧进行，上游侧织物应搭接在下游侧织物上。d 土工布应避免张拉受力、折叠、打皱等情况发生e 土工织物铺设前应进行复验，质量必须合格，有扯裂、蠕变、老化的土工织物均不得使用；3、施工材料（1）格宾护垫材料1格宾护垫的材料为高镀高尔凡钢丝。钢丝材质必须符合 GB\T4221-2010 标准规定。热镀锌必须符合 GB\T4221-2010 中的 3.2 条和 3.3 条规定。双股五绞 1080 度裸丝高镀锌低碳高尔凡钢丝网2格宾护垫，格宾网必须为由专用机械编织成的热镀锌低碳高尔凡钢丝格宾（六边）形格网片组装而成。...
