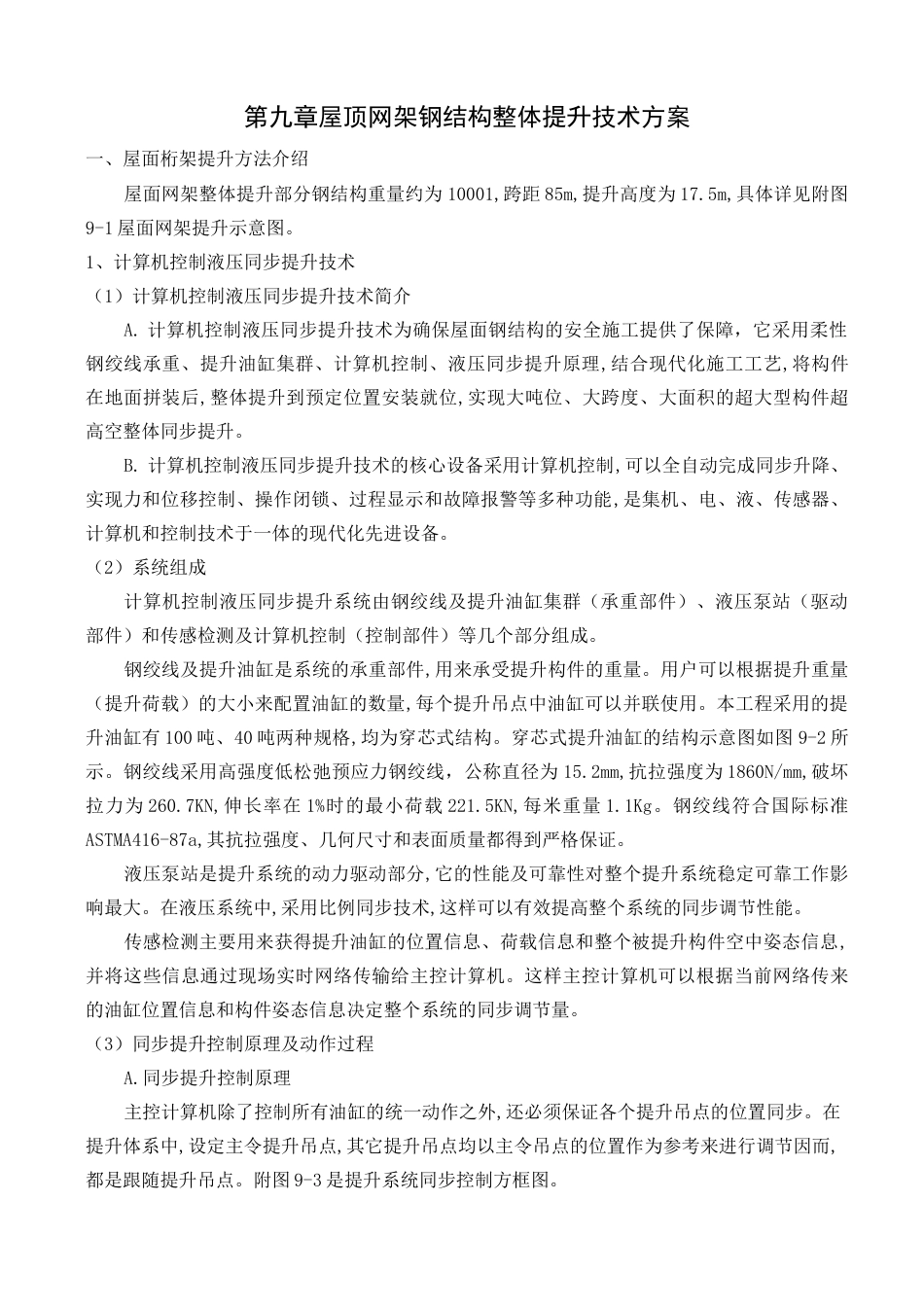

第九章屋顶网架钢结构整体提升技术方案一、屋面桁架提升方法介绍屋面网架整体提升部分钢结构重量约为 10001,跨距 85m,提升高度为 17.5m,具体详见附图9-1 屋面网架提升示意图。1、计算机控制液压同步提升技术（1）计算机控制液压同步提升技术简介A. 计算机控制液压同步提升技术为确保屋面钢结构的安全施工提供了保障，它采用柔性钢绞线承重、提升油缸集群、计算机控制、液压同步提升原理,结合现代化施工工艺,将构件在地面拼装后,整体提升到预定位置安装就位,实现大吨位、大跨度、大面积的超大型构件超高空整体同步提升。B. 计算机控制液压同步提升技术的核心设备采用计算机控制,可以全自动完成同步升降、实现力和位移控制、操作闭锁、过程显示和故障报警等多种功能,是集机、电、液、传感器、计算机和控制技术于一体的现代化先进设备。（2）系统组成计算机控制液压同步提升系统由钢绞线及提升油缸集群（承重部件）、液压泵站（驱动部件）和传感检测及计算机控制（控制部件）等几个部分组成。钢绞线及提升油缸是系统的承重部件,用来承受提升构件的重量。用户可以根据提升重量（提升荷载）的大小来配置油缸的数量,每个提升吊点中油缸可以并联使用。本工程采用的提升油缸有 100 吨、40 吨两种规格,均为穿芯式结构。穿芯式提升油缸的结构示意图如图 9-2 所示。钢绞线采用高强度低松弛预应力钢绞线，公称直径为 15.2mm,抗拉强度为 1860N/mm,破坏拉力为 260.7KN,伸长率在 1%时的最小荷载 221.5KN,每米重量 1.1Kg。钢绞线符合国际标准ASTMA416-87a,其抗拉强度、几何尺寸和表面质量都得到严格保证。液压泵站是提升系统的动力驱动部分,它的性能及可靠性对整个提升系统稳定可靠工作影响最大。在液压系统中,采用比例同步技术,这样可以有效提高整个系统的同步调节性能。传感检测主要用来获得提升油缸的位置信息、荷载信息和整个被提升构件空中姿态信息,并将这些信息通过现场实时网络传输给主控计算机。这样主控计算机可以根据当前网络传来的油缸位置信息和构件姿态信息决定整个系统的同步调节量。（3）同步提升控制原理及动作过程A.同步提升控制原理主控计算机除了控制所有油缸的统一动作之外,还必须保证各个提升吊点的位置同步。在提升体系中,设定主令提升吊点,其它提升吊点均以主令吊点的位置作为参考来进行调节因而,都是跟随提升吊点。附图 9-3 是提升系统同步控制方框图。主令提升吊点决定整个提升系统的提升速度，操作人员可以根据泵站的...
