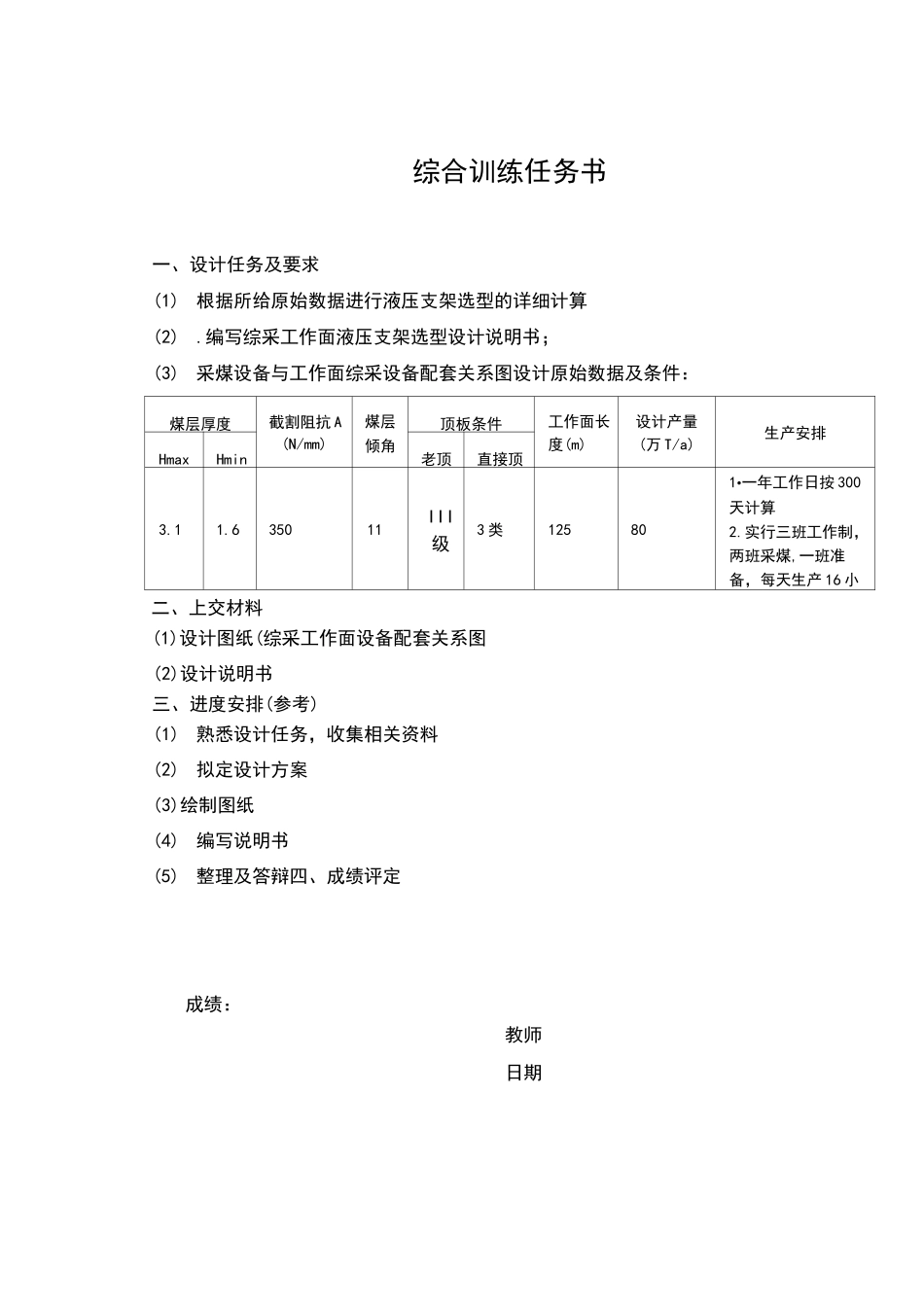

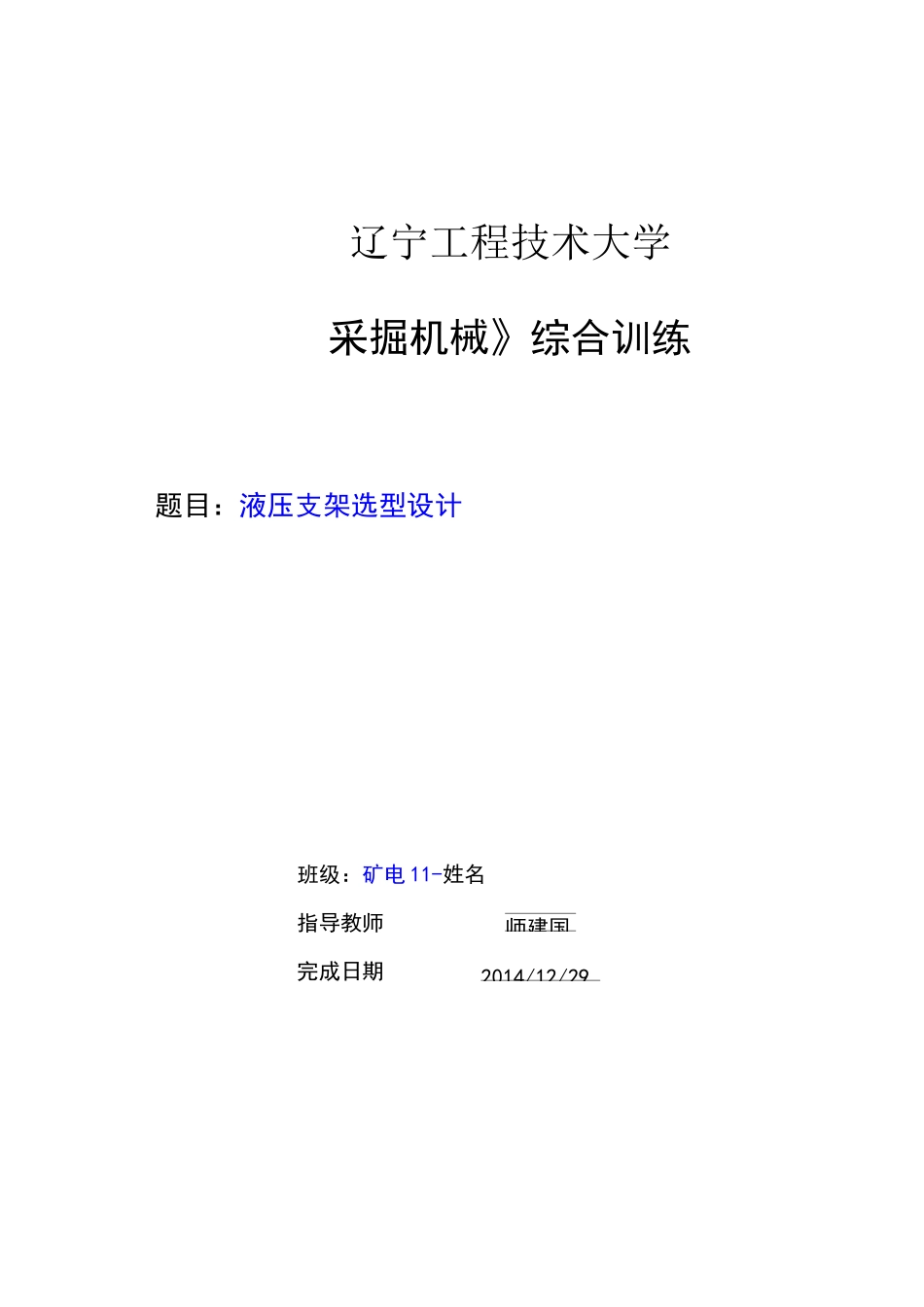

师建国2014/12/29辽宁工程技术大学采掘机械》综合训练题目：液压支架选型设计班级：矿电 11-姓名指导教师完成日期综合训练任务书一、设计任务及要求(1)根据所给原始数据进行液压支架选型的详细计算(2).编写综采工作面液压支架选型设计说明书；(3)采煤设备与工作面综采设备配套关系图设计原始数据及条件：煤层厚度截割阻抗 A(N/mm)煤层倾角顶板条件工作面长度(m)设计产量(万 T/a)生产安排HmaxHmin老顶直接顶3.11.635011III级3 类125801•一年工作日按 300天计算2.实行三班工作制，两班采煤,一班准备，每天生产 16 小二、上交材料(1)设计图纸(综采工作面设备配套关系图(2)设计说明书三、进度安排(参考)(1)熟悉设计任务，收集相关资料(2)拟定设计方案(3)绘制图纸(4)编写说明书(5)整理及答辩四、成绩评定成绩：教师日期目录1 液压支架选型的基本原则-0-2 确定液压支架架型-0-2.1 顶板分类（级）-0-2.2 架型与支护强度初选-1-3 主要参数计算和支架型号的确定-1-3.1 支架高度-1-3.2 支架主要结构确定 33.2.1 顶梁长度 33.2.2 底座的宽度-4-3.2.3 支架中心距确定-4-3.2.4 支架移驾步距确定-4-3.3 支护强度和工作阻力-4-3.4 初撑力 73.5 移架阻力及推溜力 73.6 确定支架类型 74 性能验算-7-4.1 顶板支护形式 84.2 底板比压 84.3 工作阻力（支护强度）和初撑力的验算 94.4 顶板覆盖率 94.5 通风断面计算 104.5.1 按工作面温度计算风量-10-4.5.2 经验供风-10-4.5.3 风速计算-13-5 支架布置台数 116 乳化液泵站的选型-10-6.1 乳化液泵-13-6.1.1 泵站压力的确定-15-6.1.2 泵站流量确定-13-6.1.3 选择乳化液泵 146.2 乳化液泵的电机功率-10-6.3 乳化液箱容积的验算-13-6.4 乳化液 167 设备的空间尺寸配套关系-10-参考文献-13-1. 液压支架选型的基本原则⑴ 要顶得住，它的初撑力和工作阻力要适应直接顶和老顶岩层移动所产生的压力（包括二次来压），使控顶区的顶板下沉量限制到最小程度。⑵ 要移得走，它的结构形式和支护特性，要适应直接顶下部岩层的冒落特点，尤其要注意顶板在暴露后尚未支护情况下的破碎状态，要尽量保持该处顶板的完整性。支架底座要适应底板岩石的抗压强度，以防底软而使支架陷入底板。⑶ 要适应采高变化和按煤层倾角考虑的对支架稳定性的要求。⑷ 要满足通风（尤其是高瓦斯工作面）和行人的需要，以及要和采煤机、运输机配套。⑸ 要考虑投资，力求以较低的投资获得所需的技术...
