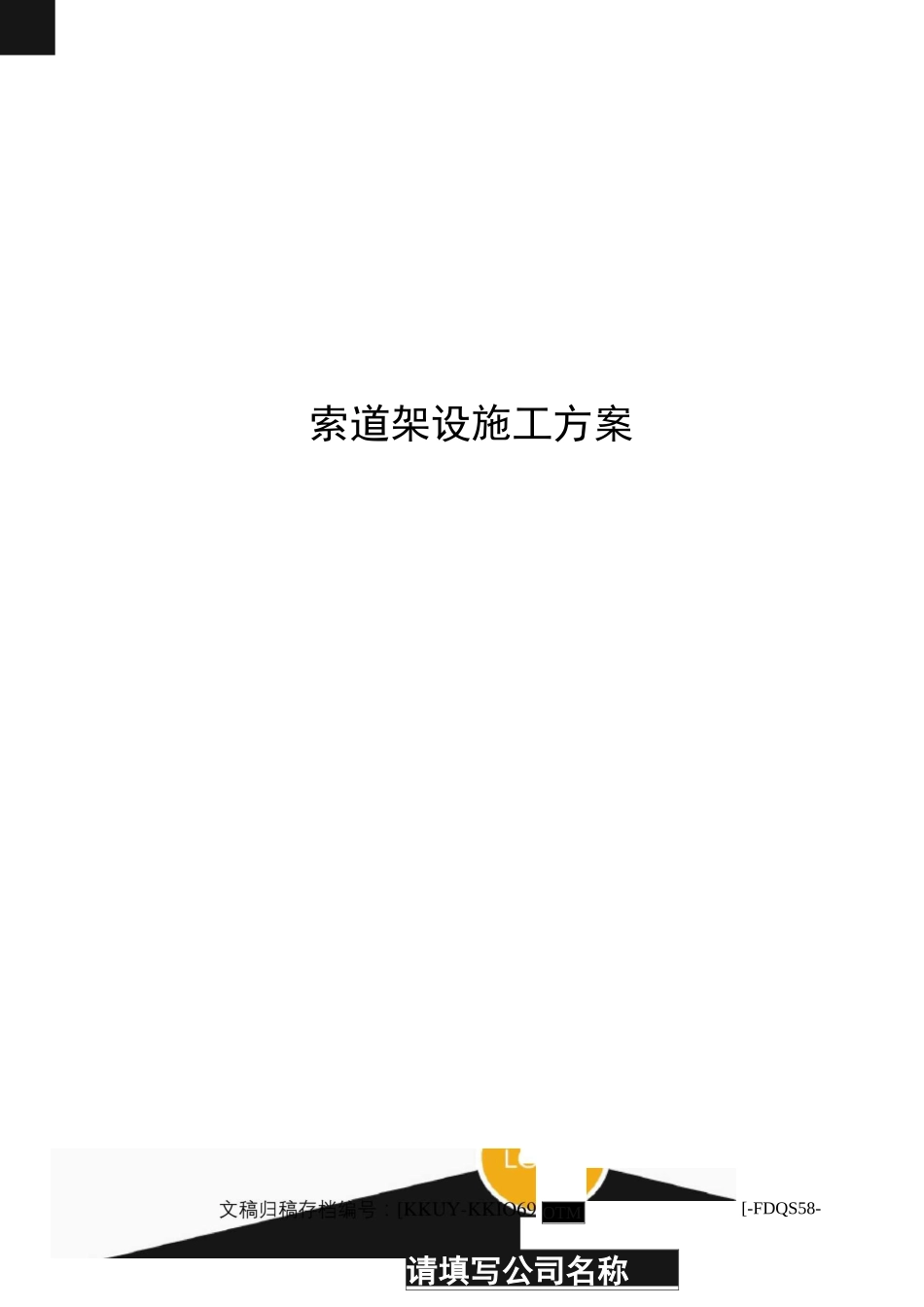

索道架设施工方案VIP免费

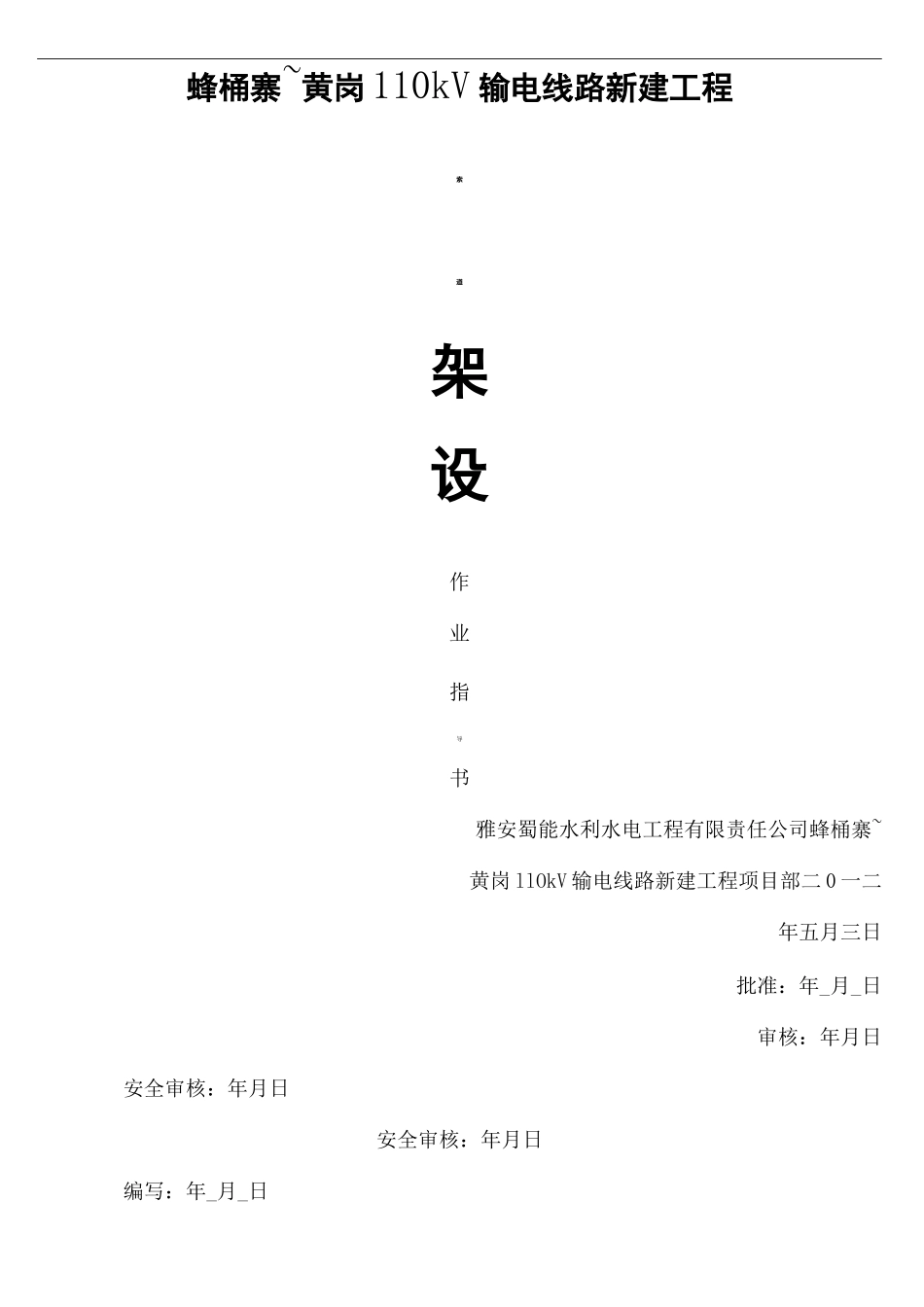

索道架设施工方案OTM[-FDQS58-请填写公司名称蜂桶寨~黄岗 110kV 输电线路新建工程索道架设作业指导书雅安蜀能水利水电工程有限责任公司蜂桶寨~黄岗 llOkV 输电线路新建工程项目部二 0 一二年五月三日批准：年_月_日审核：年月日安全审核：年月日安全审核：年月日编写：年_月_日、编制依据1) 电力建设安全工作规程第二部分：架空电力线路(DL5009.2—2004)2) 电业安全工作规程(电力线路部分)(DL409—1991)3) 架空索道工程技术规范 CBJ127—89二、工程概况1) 本工程从黄岗 220kV 变电站 110kV 构架起，至 110kV 蜂桶寨 110kV 构架止，新建线路全长 34.978km，其中双回 34.574km，双回路单侧挂线 0.404km；导线采用 JL/G1A-300/40,—侧地线采用 0PGW-100 复合光缆，另一侧地线采用 JLB20A-80 铝包钢绞线。2) 线路路径位于宝兴县境内，顺水洛河和东义河走线；沿线海拔高程在 800〜1700m之间，相对高差达 900m；工程沿线地形起伏很大，沿线地形划分：沿线地形：山地 70%，高山 30%。沿线地质：岩石 60%，松砂石 30％，普通土 10%；3) 架设索道的杆塔号分别是 G11、G21、G22、G36、G37、G38、G39、G70、G71 共计 9基。三、架空索道的设计原则及应考虑的因素架空索道在应用前，应进行必要的施工技术设计，以选定索道的主要工器具和设备的规格及数量。如索道用的承载索、牵引索、支持物(架、柱)、滑车、地锚、拉线、动力设备等。并应提出安装与使用操作细则以及保证安全与质量的措施。(1) 温度。由于输电线路工程器材索道运输期间较短，气温变化引起的温差较小，因此，不考虑温度变化的影响。(2) 覆冰。由于架空索道在工作期间不处于覆冰状态，因此，不考虑覆冰影响。(3) 风力。在一般山区对架空索道的承载索、支柱及其他构件的负荷影响较小，因此不考虑风力的作用。但在特高的山区或强风口设立架空索道时，可按风速 30m/s 验算承载索、支柱及其他构件强度。(4)架空索道的跨距，一般不小于 150m 和不大于 500m 为宜。(5)架空索道的起点，应考虑能与其他运输方式相连接，索道的卸货地点尽可能在线路桩号附近，以求线路器材直接运达，减少二次搬运。(6)索道的两端的地势宜比较平坦，必要时应予平整，以便于操作和堆放器材。(7)本工程索道不得从开挖基础上方通过，索道必须离杆塔号中心桩 20m 以上。四、索道的构成1) 承载索：是运输物件的轨道，并是承受其荷载的绳索，选用 18mm 钢绳两根，或 100mm ...
