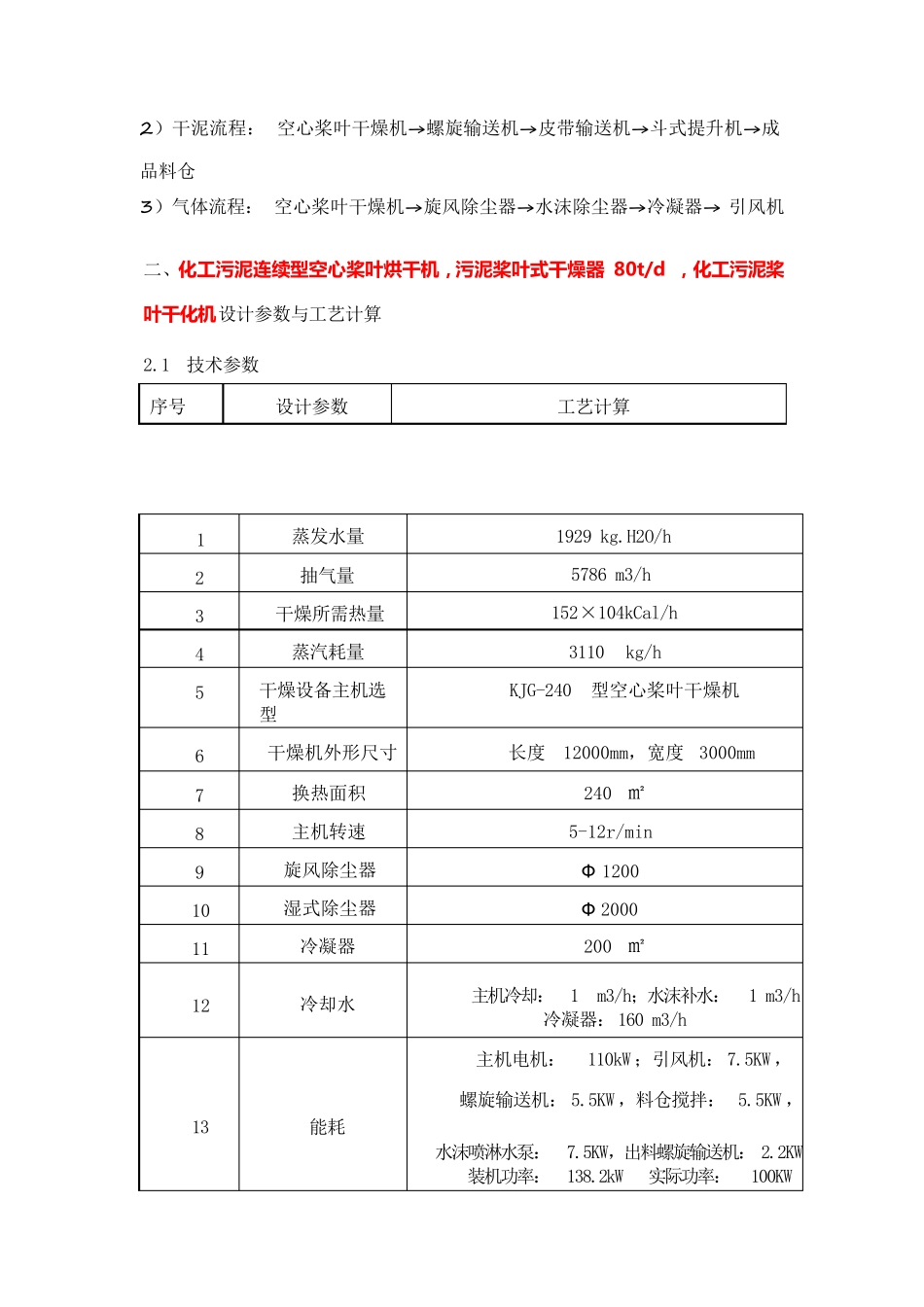

一、化工 污 泥 连 续 型 空 心 桨 叶 烘 干 机 , 污 泥 桨 叶 式 干 燥 器 80t/d , 化工 污 泥 桨叶 干 化机 基本参数与设计条件高温①③⑥煅烧1611 1.1 设计参数干燥2988 初含水率: 80% 终含水率: 40% 环境温度: 20℃ 进料量: 3333 kg/h(80t/d,24h/d) 蒸发量: 2222 kg/h 出料量: 1111 kg/h 进料温度: 30℃ 进气温度: 150℃ 工作温度: 80℃ 出料温度: 70℃ 进汽方式: 热空气(采用蒸汽冷凝水) 排汽方式: 引风机强制排空 进料方式: 螺旋输送机 除尘方式: 旋风除尘器+水膜除尘器 热源方式: 0.5MPa 饱和蒸汽 1.2 设计流程 1)污泥流程: 料仓→螺旋输送机→空心桨叶干燥机 2)干泥流程: 空心桨叶干燥机→螺旋输送机→皮带输送机→斗式提升机→成品料仓 3)气体流程: 空心桨叶干燥机→旋风除尘器→水沫除尘器→冷凝器→ 引风机 二、化工 污 泥 连 续 型 空 心 桨 叶 烘 干 机 , 污 泥 桨 叶 式 干 燥 器 80t/d , 化工 污 泥 桨叶 干 化机 设计参数与工艺计算 2.1 技术参数 序号 设计参数 工艺计算 1 蒸发水量 1929 kg.H2O/h 2 抽气量 5786 m3/h 3 干燥所需热量 152×104kCal/h 4 蒸汽耗量 3110 kg/h 5 干燥设备主机选型 KJG-240 型空心桨叶干燥机 6 干燥机外形尺寸 长度 12000mm,宽度 3000mm 7 换热面积 240 ㎡ 8 主机转速 5-12r/min 9 旋风除尘器 Ф 1200 10 湿式除尘器 Ф 2000 11 冷凝器 200 ㎡ 12 冷却水 主机冷却: 1 m3/h;水沫补水: 1 m3/h 冷凝器:160 m3/h 13 能耗 主机电机: 110kW ;引风机:7.5KW , 螺旋输送机:5.5KW ,料仓搅拌: 5.5KW , 水沫喷淋水泵: 7.5KW,出料螺旋输送机: 2.2KW 装机功率: 138.2kW 实际功率: 100KW 13 传动方式 电机与减速机采用直联 减速机与主机之间采用联轴器直联 双轴之间采用齿轮传动, 专用结构 2.2 运行成本统计 项 目 单 位 消 耗 单 价 运行成本 (元) 备 注 电 耗 kW/h 100 0.7 元/度 70 蒸 汽 Kg/h 3.11 180 元/吨 559.8 冷却水 t/h 140 0 元/吨 0 循环利用 每小时费用 元/h 629.8 总成本 每吨物料干燥成本 元/t 189.13 3.33t/h/台 每吨物料人工成本 元/t 6 按每班 2 人操作,每 班 8h,三班操作,工 资按每人 200 元/天 每吨处理总成本 元/t 195.13 总利润 每吨危废处理费用 元/t 5000 按各地区实际情况 每吨处理节省成本 元/t 4800
