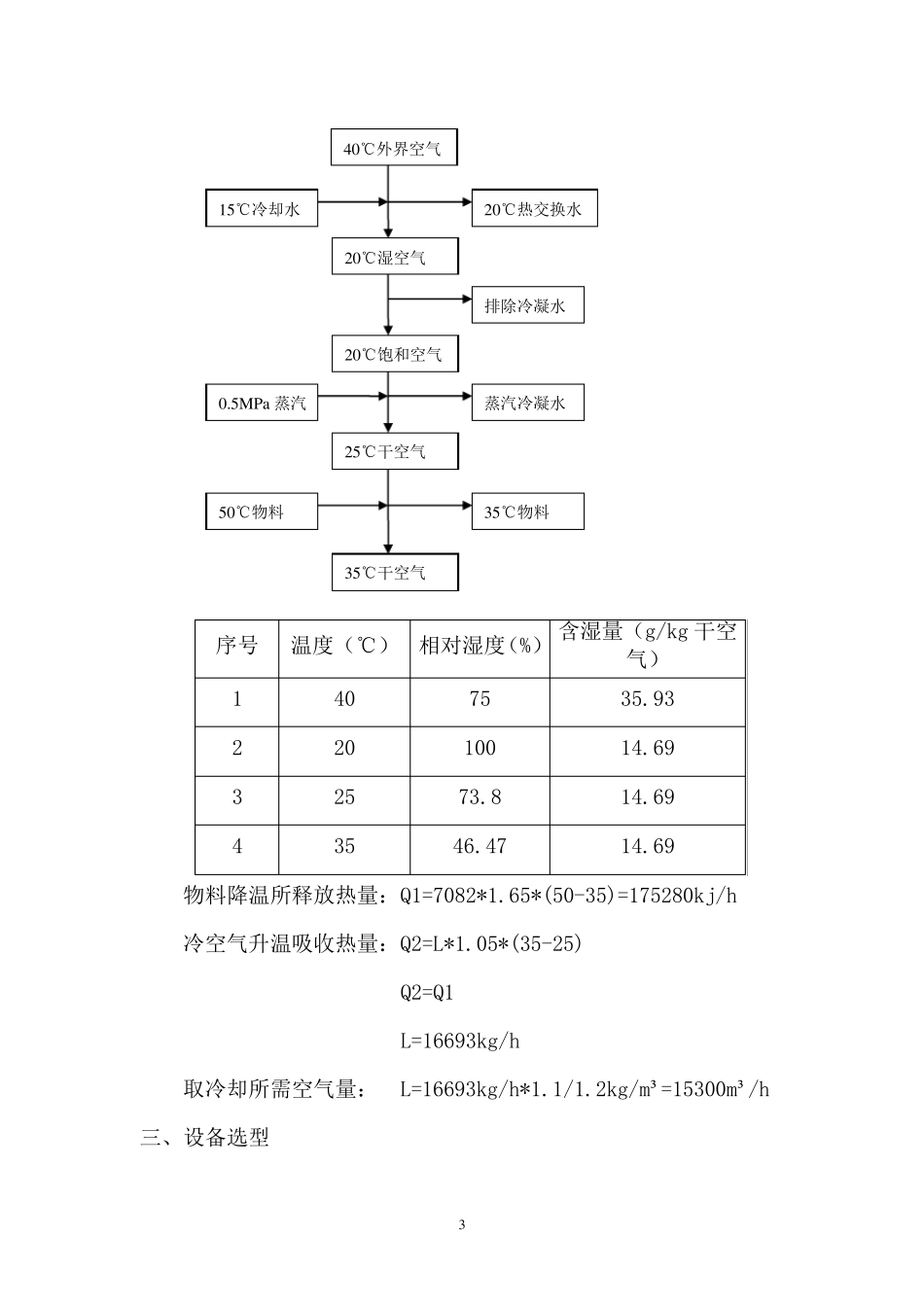

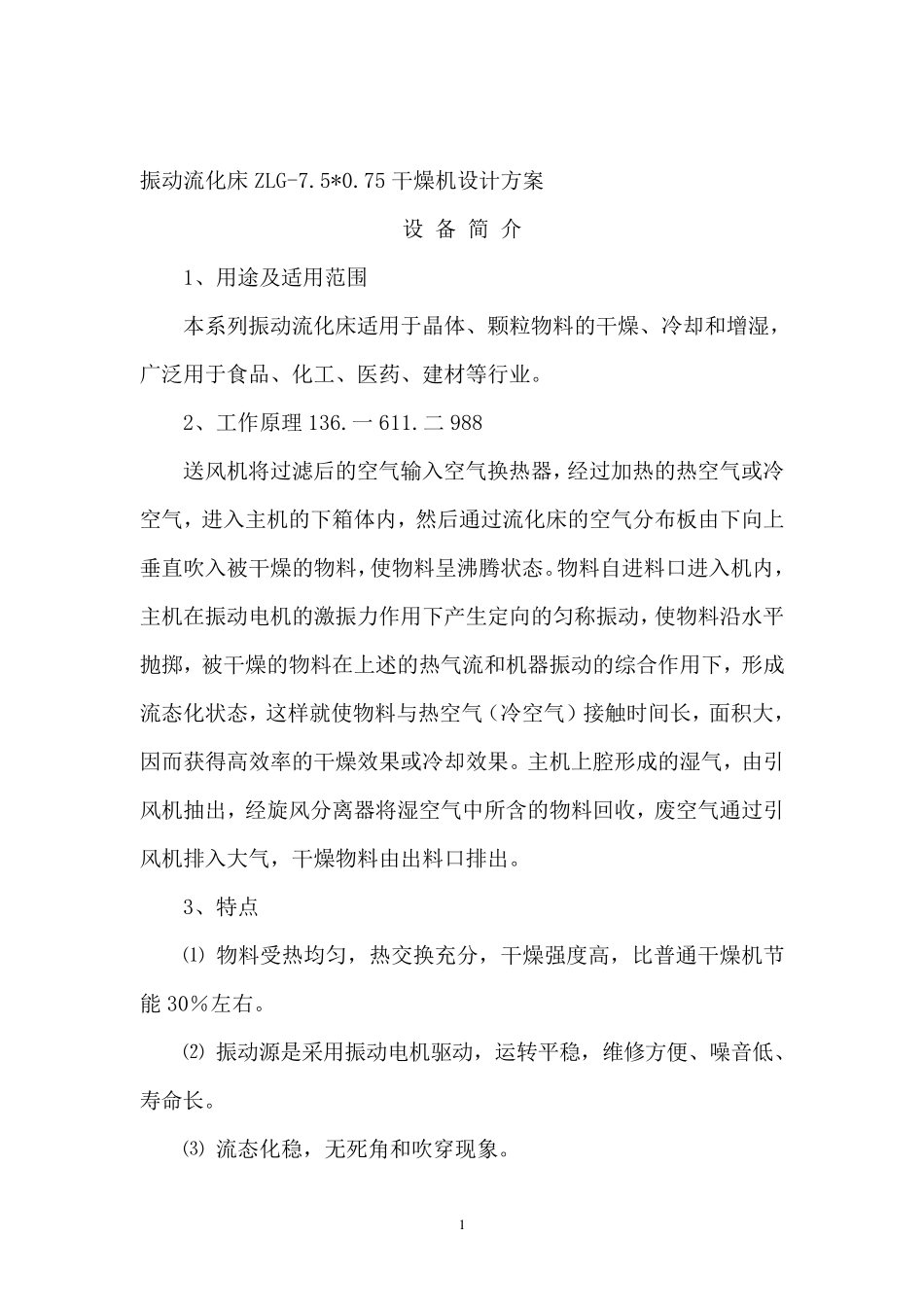

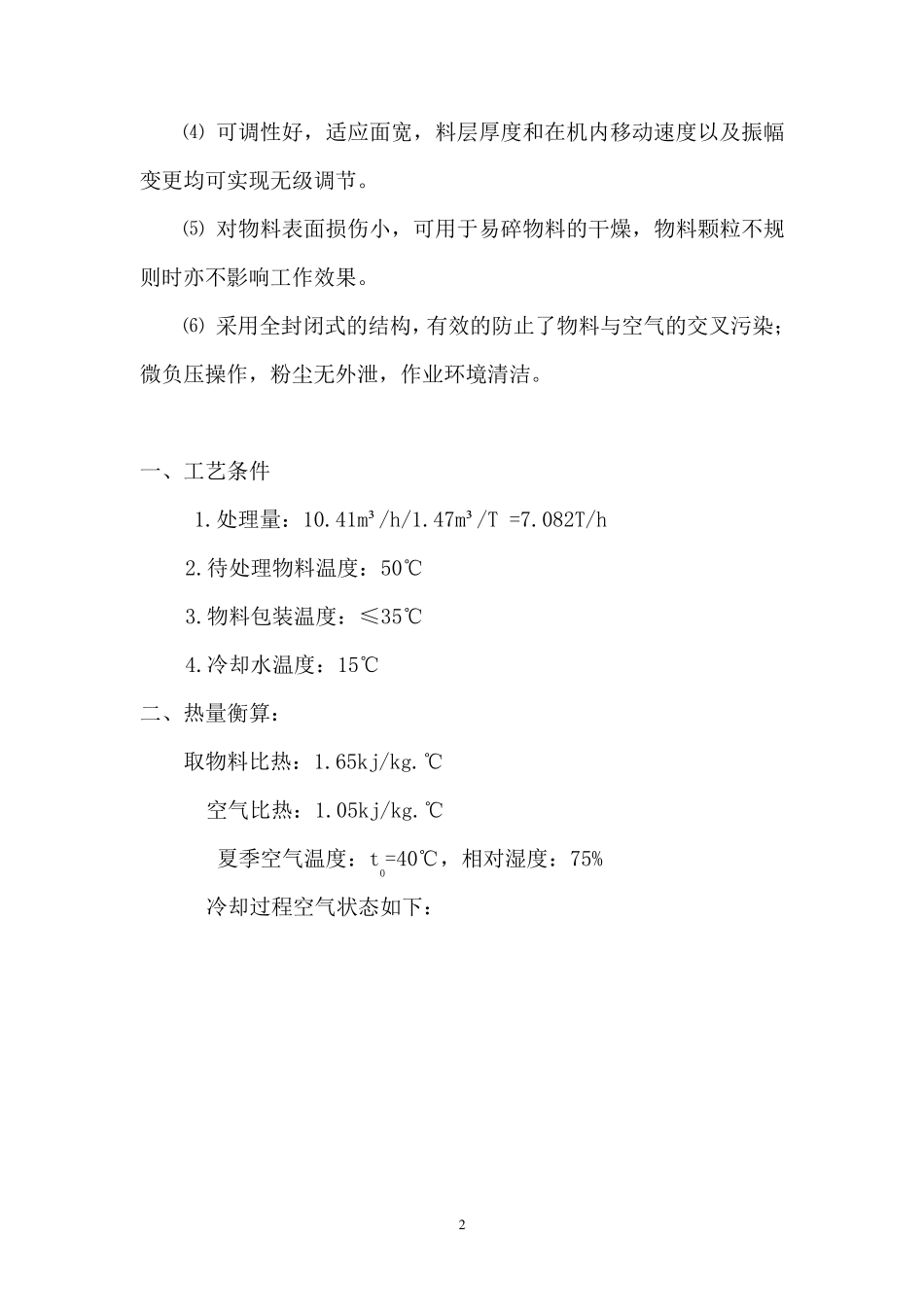

1 振动流化床ZLG-7.5*0.75 干燥机设计方案 设 备 简 介 1、用途及适用范围 本系列振动流化床适用于晶体、颗粒物料的干燥、冷却和增湿，广泛用于食品、化工、医药、建材等行业。 2、工作原理136.一611.二988 送风机将过滤后的空气输入空气换热器，经过加热的热空气或冷空气，进入主机的下箱体内，然后通过流化床的空气分布板由下向上垂直吹入被干燥的物料，使物料呈沸腾状态。物料自进料口进入机内，主机在振动电机的激振力作用下产生定向的匀称振动，使物料沿水平抛掷，被干燥的物料在上述的热气流和机器振动的综合作用下，形成流态化状态，这样就使物料与热空气（冷空气）接触时间长，面积大，因而获得高效率的干燥效果或冷却效果。主机上腔形成的湿气，由引风机抽出，经旋风分离器将湿空气中所含的物料回收，废空气通过引风机排入大气，干燥物料由出料口排出。 3、特点 ⑴ 物料受热均匀，热交换充分，干燥强度高，比普通干燥机节能30％左右。 ⑵ 振动源是采用振动电机驱动，运转平稳，维修方便、噪音低、寿命长。 ⑶ 流态化稳，无死角和吹穿现象。 2 ⑷ 可调性好，适应面宽，料层厚度和在机内移动速度以及振幅变更均可实现无级调节。 ⑸ 对物料表面损伤小，可用于易碎物料的干燥，物料颗粒不规则时亦不影响工作效果。 ⑹ 采用全封闭式的结构，有效的防止了物料与空气的交叉污染；微负压操作，粉尘无外泄，作业环境清洁。 一、工艺条件 1.处理量：10.41m³/h/1.47m³/T =7.082T/h 2.待处理物料温度：50℃ 3.物料包装温度：≤35℃ 4.冷却水温度：15℃ 二、热量衡算： 取物料比热：1.65kj/kg.℃ 空气比热：1.05kj/kg.℃ 夏季空气温度：t0=40℃，相对湿度：75% 冷却过程空气状态如下： 3 序号 温度（℃） 相对湿度（%） 含湿量（g/kg 干空气） 1 40 75 35.93 2 20 100 14.69 3 25 73.8 14.69 4 35 46.47 14.69 物料降温所释放热量：Q1=7082*1.65*(50-35)=175280kj/h 冷空气升温吸收热量：Q2=L*1.05*(35-25) Q2=Q1 L=16693kg/h 取冷却所需空气量： L=16693kg/h*1.1/1.2kg/m³=15300m³/h 三、设备选型 20℃湿空气 15℃冷却水 20℃热交换水 35℃物料 50℃物料 35℃干空气 40℃外界空气 20℃饱和空气 排除冷凝水 25℃干空气 0.5MPa 蒸汽 蒸汽冷凝水 4 振动流化床冷却机 型号：ZLG-7.5×0.75 型 冷媒：15℃冷却水 热源：蒸汽 冷却源：过滤后洁净冷空气 除尘：脉冲...
