热风循环烘箱设备配置清单CT-C-III(GMP)三门六车VIP免费

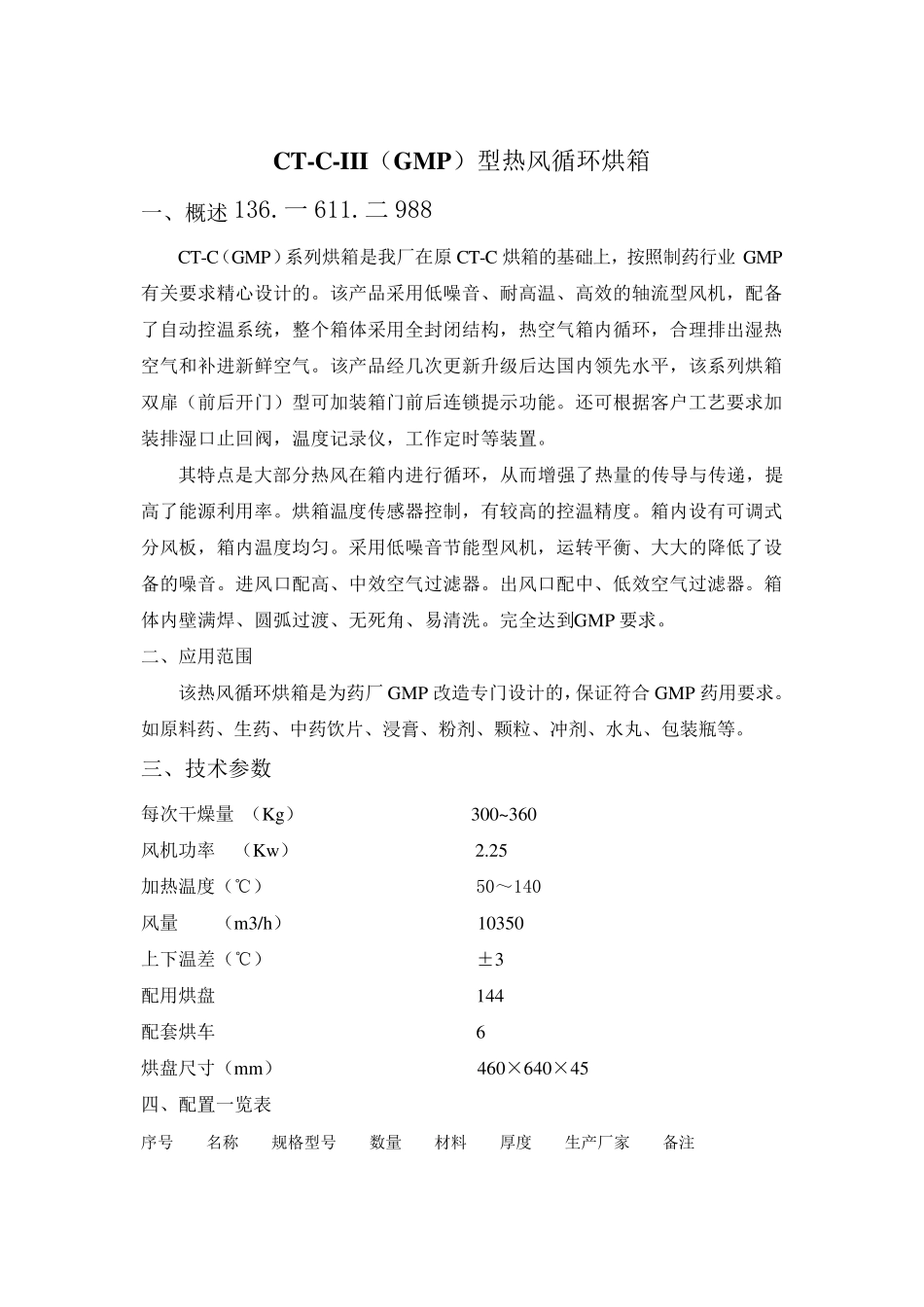

热风循环烘箱设备配置清单CT-C-III(GMP)三门六车_第1页
1/2

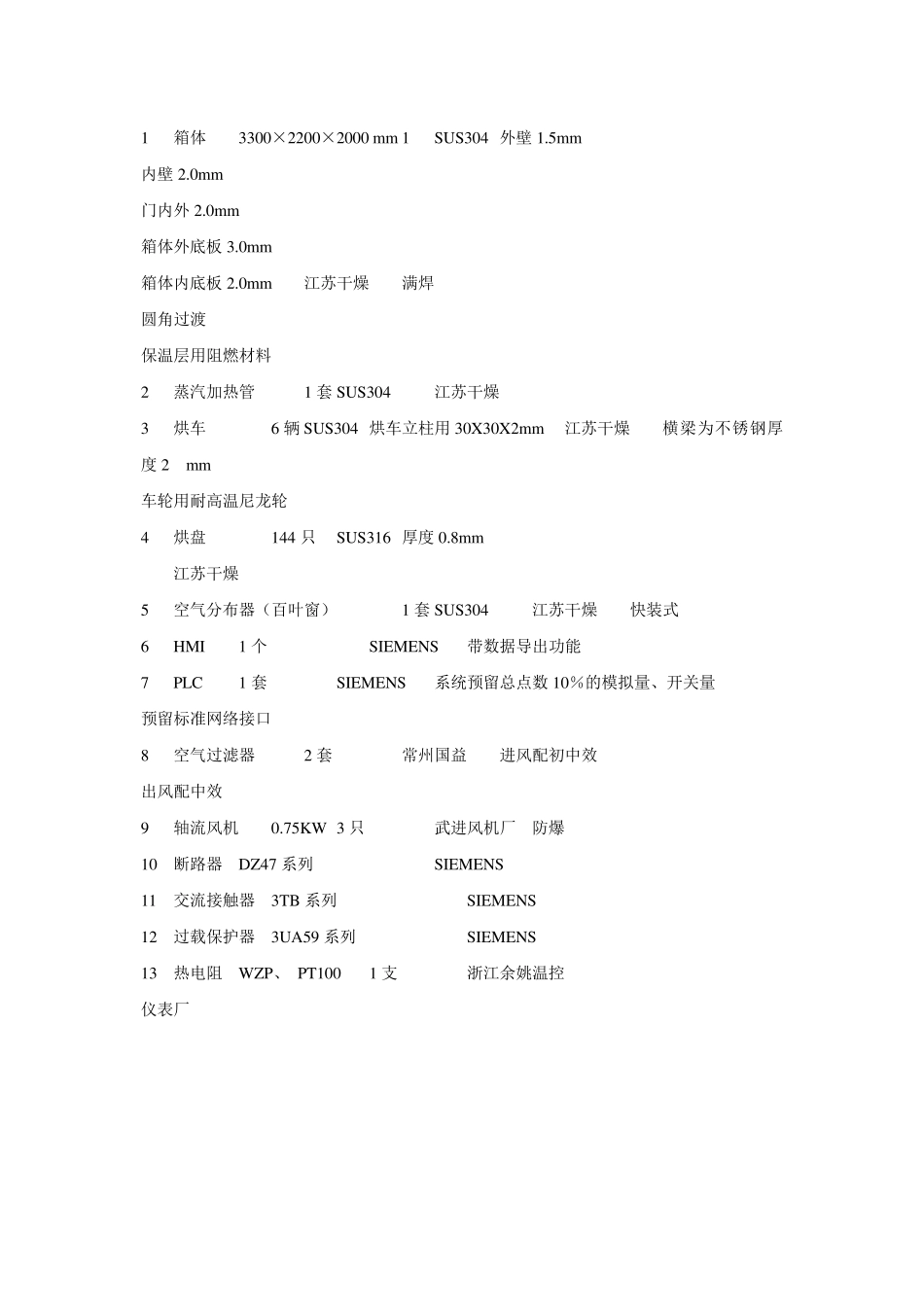

热风循环烘箱设备配置清单CT-C-III(GMP)三门六车_第2页
2/2
CT-C-III(GMP)型热风循环烘箱 一、概述136.一611.二988 CT-C(GMP)系列烘箱是我厂在原CT-C 烘箱的基础上,按照制药行业GMP有关要求精心设计的。该产品采用低噪音、耐高温、高效的轴流型风机,配备了自动控温系统,整个箱体采用全封闭结构,热空气箱内循环,合理排出湿热空气和补进新鲜空气。该产品经几次更新升级后达国内领先水平,该系列烘箱双扉(前后开门)型可加装箱门前后连锁提示功能。还可根据客户工艺要求加装排湿口止回阀,温度记录仪,工作定时等装置。 其特点是大部分热风在箱内进行循环,从而增强了热量的传导与传递,提高了能源利用率。烘箱温度传感器控制,有较高的控温精度。箱内设有可调式分风板,箱内温度均匀。采用低噪音节能型风机,运转平衡、大大的降低了设备的噪音。进风口配高、中效空气过滤器。出风口配中、低效空气过滤器。箱体内壁满焊、圆弧过渡、无死角、易清洗。完全达到GMP 要求。 二、应用范围 该热风循环烘箱是为药厂GMP 改造专门设计的,保证符合GMP 药用要求。如原料药、生药、中药饮片、浸膏、粉剂、颗粒、冲剂、水丸、包装瓶等。 三、技术参数 每次干燥量 (Kg) 300~360 风机功率 (Kw) 2.25 加热温度(℃) 50~140 风量 (m3/h) 10350 上下温差(℃) ±3 配用烘盘 144 配套烘车 6 烘盘尺寸(mm) 460×640×45 四、配置一览表 序号 名称 规格型号 数量 材料 厚度 生产厂家 备注 1 箱体 3300×2200×2000 mm 1 SUS304 外壁1.5mm 内壁2.0mm 门内外2.0mm 箱体外底板3.0mm 箱体内底板2.0mm 江苏干燥 满焊 圆角过渡 保温层用阻燃材料 2 蒸汽加热管 1 套 SUS304 江苏干燥 3 烘车 6 辆 SUS304 烘车立柱用30X30X2mm 江苏干燥 横梁为不锈钢厚度2 mm 车轮用耐高温尼龙轮 4 烘盘 144 只 SUS316 厚度0.8mm 江苏干燥 5 空气分布器(百叶窗) 1 套 SUS304 江苏干燥 快装式 6 HMI 1 个 SIEMENS 带数据导出功能 7 PLC 1 套 SIEMENS 系统预留总点数10%的模拟量、开关量 预留标准网络接口 8 空气过滤器 2 套 常州国益 进风配初中效 出风配中效 9 轴流风机 0.75KW 3 只 武进风机厂 防爆 10 断路器 DZ47 系列 SIEMENS 11 交流接触器 3TB 系列 SIEMENS 12 过载保护器 3UA59 系列 SIEMENS 13 热电阻 WZP、 PT100 1 支 浙江余姚温控 仪表厂
