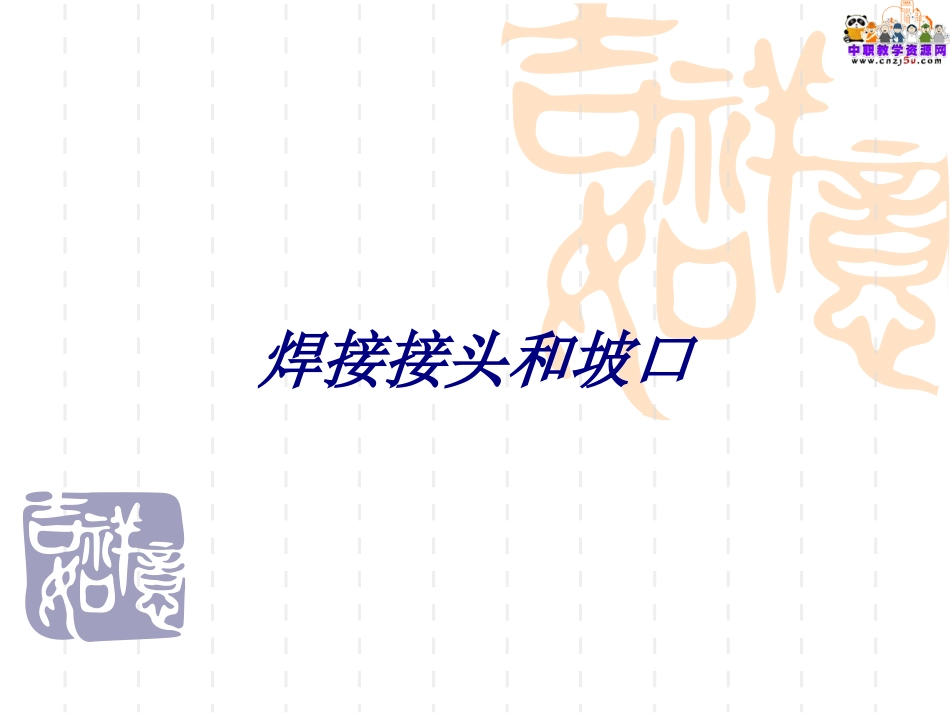

焊接接头和坡口培训课件VIP免费

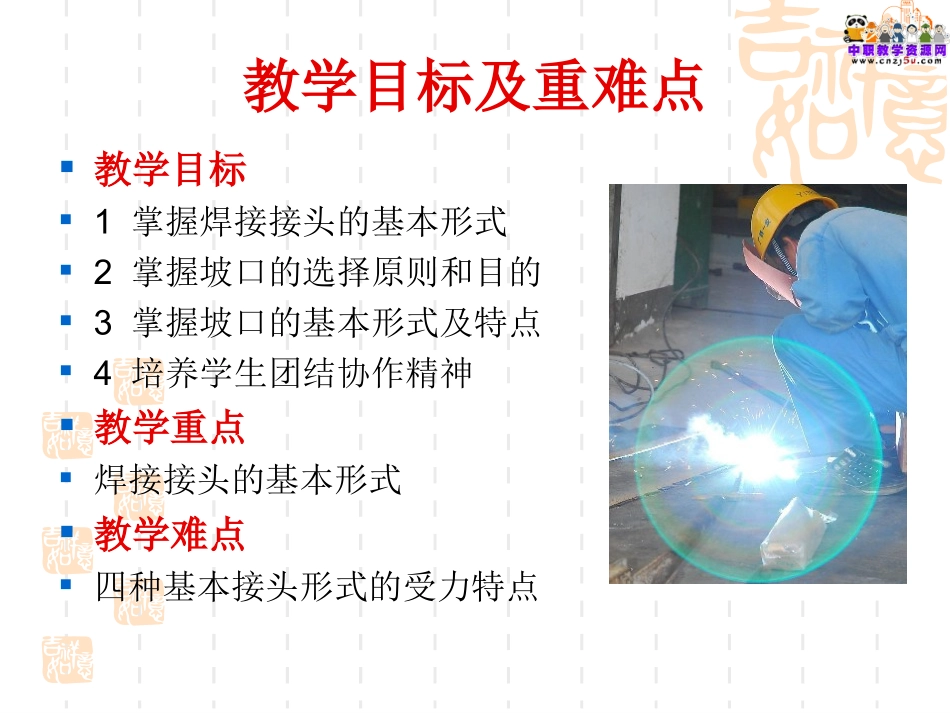

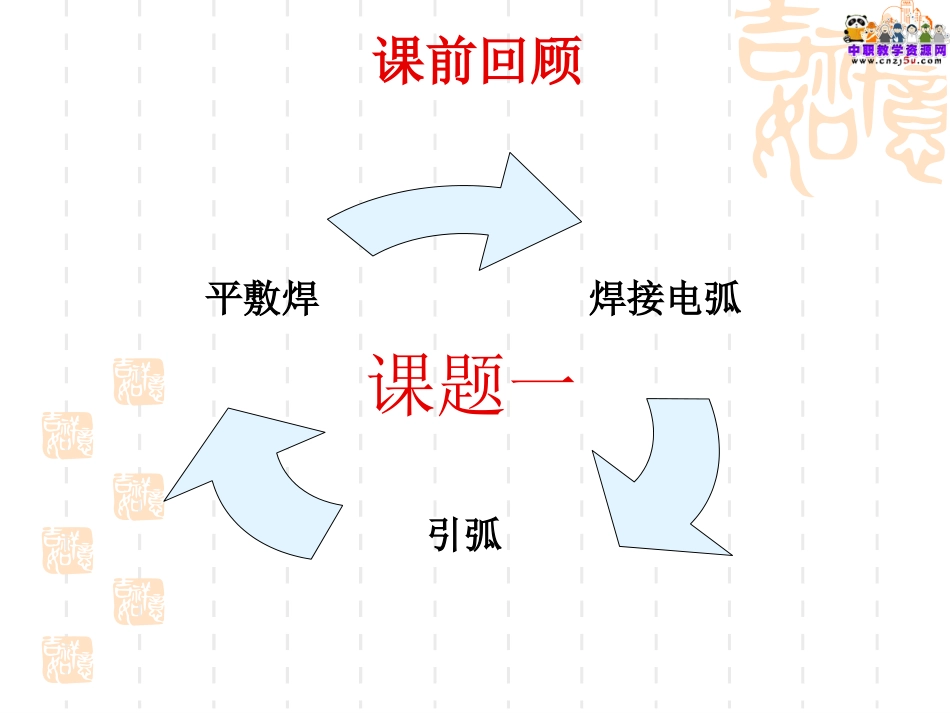

焊接接头和坡口课前回顾焊接电弧引弧平敷焊课题一教学目标及重难点教学目标1掌握焊接接头的基本形式2掌握坡口的选择原则和目的3掌握坡口的基本形式及特点4培养学生团结协作精神教学重点焊接接头的基本形式教学难点四种基本接头形式的受力特点一焊接接头形式用焊接方法连接的接头称为焊接接头。焊接接头包括焊缝、熔合区和热影响区。焊缝熔合区热影响区接头形式对接接头T型接头角接接头搭接接头套管接头端接接头锁底对接接头斜对接接头卷边接头十字接头常用的四种焊接接头形式1对接接头2T形接头3角接接头4搭接接头1.对接接头两焊件端面相对平行的接头叫对接接头。（1）Ⅰ形坡口的对接接头（2）开坡口的对接接头1-2＜621-26-4060°60°212-6022220-60R=3~52.T形接头一焊件端面与另一焊件表面构成直角或近似直角的接头。2-300-255°224-3055°10-402240-6022R1520°（1）不开坡口的T形接头（2）开坡口的T形接头3.角接接头两焊件端面间构成大于30、小于135夹角的接头1±12-52212-3060°2220-4055°224-3055°（1）不开坡口的角接接头（2）开坡口的角接接头4.搭接接头两焊件部分重叠构成的接头3-5回答问题:下列各图分别是什么接头形式？（）（）（）（）搭接接头T形接头角接接头对接接头四种接头形式的受力特点1对接接头受力最好，因此应用最广泛。2T形接头能承受各种方向的力和力矩，应用仅次于对接接头。3角接接头受力状况差，只用在不重要的结构。4搭接接头的应力分布不均匀，疲劳强度较低。对于承受动载荷的接头不宜采用。二坡口选择原则及目的1坡口的概念根据设计或工艺需求，将焊件待焊部位加工成一定几何形状的沟槽称为坡口。2坡口选择原则（1）能够保证工件焊透，且便于焊接操作。（2）坡口形状应容易加工。（3）尽可能提高焊接生产率和节省焊条。（4）尽可能减小焊后工件变形。3开坡口的目的保证焊件根部焊透，使焊接电弧能深入接头根部，保证焊接质量；同时，起到调节基本金属与填充金属比例的作用。4坡口加工方法坡口的加工方法可根据焊件的尺寸、形状、加工条件来选择，一般有剪切、刨削、车削、热切割、碳弧气刨、铲销或磨削。三坡口基本形式及特点1V形坡口是最常用的坡口形式。它便于加工，焊接时为单面焊，不用翻转工件，但焊后易产生角变形。2X形坡口是在V形坡口基础上发展起来的。在同样厚度下，能减少焊缝金属量约1/2，并且为对称焊，焊后焊件的残余变形较小，但需要翻转焊件，增加劳动量。3U形坡口在焊件厚度相同的条件下U形坡口的空间面积比V形坡口小的多，当焊件厚度较大只能采用单面焊时，U形坡口可以提高生产率,但加工困难。T形接头选择原则开坡口目的坡口基本形式对接接头搭接接头坡小结角接接头口接头形式课后思考1对接接头如果两板板厚一薄一厚时，怎么处理？2结合课本找出常用的坡口形式在生产中还会演变出哪些形式？作业1什么叫焊接接头？包括哪几部分？焊接接头的基本形式有哪几种？2开坡口的目的是什么？应遵循什么原则？3坡口的基本形式有哪些？各自有什么特点？谢谢
