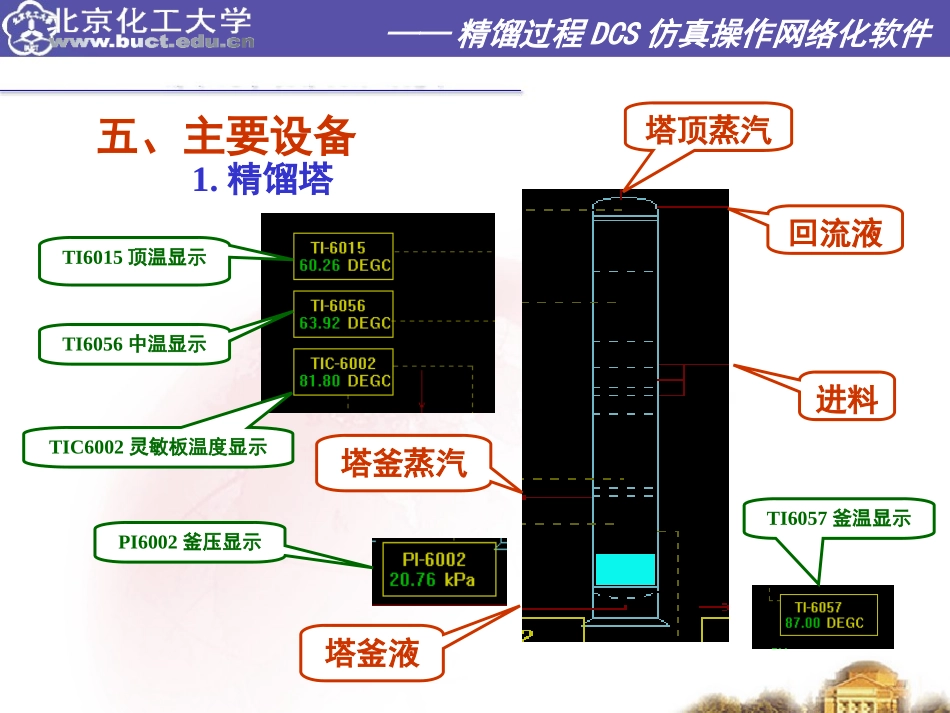

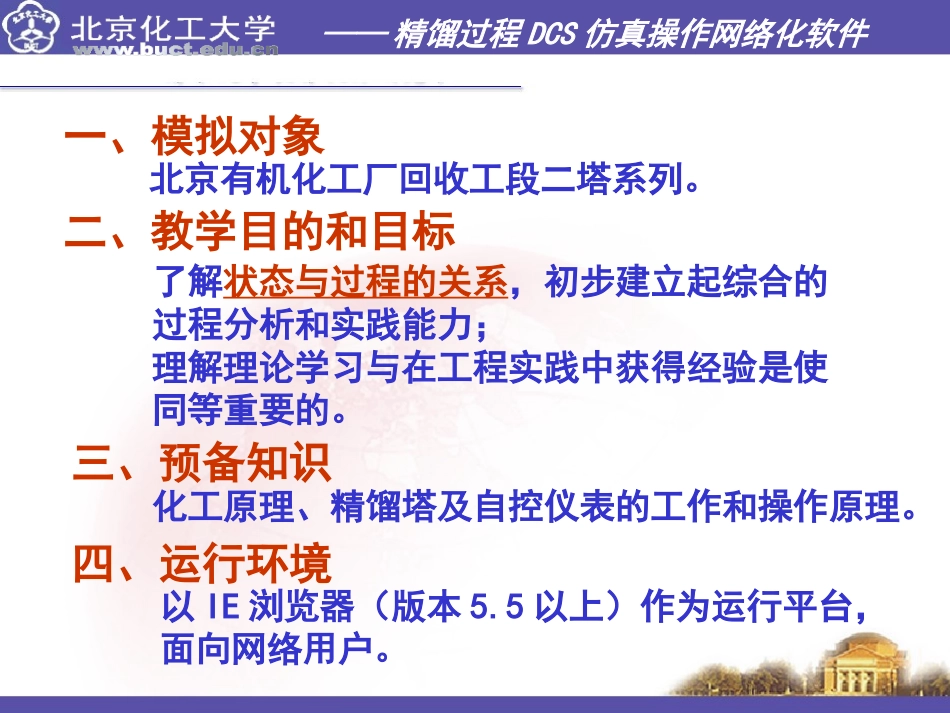

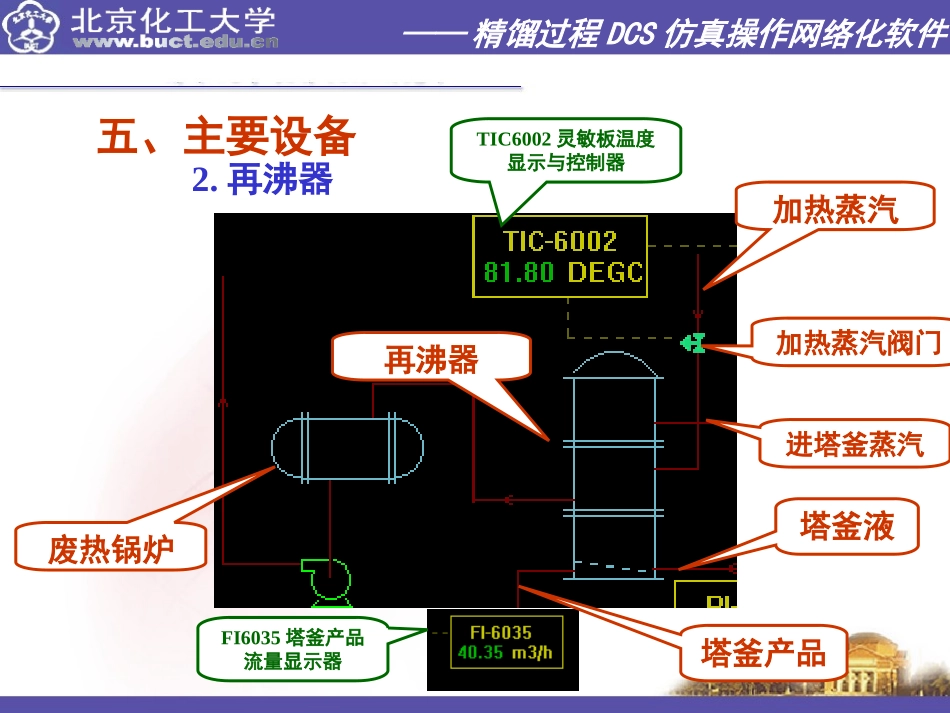

——精馏过程DCS仿真操作网络化软件北京有机化工厂回收工段二塔系列。二、教学目的和目标了解状态与过程的关系，初步建立起综合的过程分析和实践能力；理解理论学习与在工程实践中获得经验是使同等重要的。化工原理、精馏塔及自控仪表的工作和操作原理。以IE浏览器（版本5.5以上）作为运行平台，面向网络用户。一、模拟对象四、运行环境三、预备知识——精馏过程DCS仿真操作网络化软件1.精馏塔五、主要设备塔顶蒸汽塔釜蒸汽进料回流液塔釜液TI6015顶温显示TI6056中温显示TIC6002灵敏板温度显示PI6002釜压显示TI6057釜温显示——精馏过程DCS仿真操作网络化软件2.再沸器五、主要设备TIC6002灵敏板温度显示与控制器加热蒸汽加热蒸汽阀门进塔釜蒸汽塔釜液废热锅炉FI6035塔釜产品流量显示器塔釜产品再沸器——精馏过程DCS仿真操作网络化软件3.塔顶冷凝器五、主要设备FIC6020回流液流量显示及控制器塔顶冷凝器塔顶产品贮槽LIC6004塔顶产品贮槽液位显示及控制器冷却水塔顶蒸汽塔顶产品回流液FI6032塔顶产品流量显示器——精馏过程DCS仿真操作网络化软件4.进料预热器五、主要设备进料预热器塔釜产品进料FIC6014进料显示及控制器FI6035塔釜产品流量显示器——精馏过程DCS仿真操作网络化软件六、工艺流程塔顶物料塔釜物料进料加热蒸汽冷却水——精馏过程DCS仿真操作网络化软件七、操作界面和操作方法2.底部显示1.顶部显示任务内容高报显示低报显示正常状态指示时间暂停功能手动/自动切换仪表号仪表显示值可控制仪表的阀门开度%可控制仪表的设定值界面切换按钮——精馏过程DCS仿真操作网络化软件七、操作界面和操作方法3.测量值列表显示值阀门开度设定值仪表号自动/手动正常/报警显示值——精馏过程DCS仿真操作网络化软件七、操作界面和操作方法4.历史趋势曲线双击任何一个显示或控制器都可以显示其历史趋势曲线，再次双击可以回到原显示画面。——精馏过程DCS仿真操作网络化软件八、操作要求任务要求：将进料或塔顶出料流量调整到规定值其中进料允许波动范围为+/-0.5%，塔顶出料流量允许波动范围为+/-1%;在不出现高限和低限报警的条件下，维持上述流量4分钟以上；尽量在短的时间内达到上述任务及要求，同时尽可能减小高限和低限报警的总时间。总分=基本得分+速度得分+质量得分+难度得分九、操作示范这是进料的新任务要求这是进料量实际值要求的回流比最简单的方法是直接将进料流量设定值设定在最终要求值自动调节阀门将引起这样的进料量变化趋势根据计算和经验将回流量设定在符合回流比要求的值附近回流量显示值思考为什么调节进料量的同时要调节回流比自动调节阀门将引起这样的回流量变化趋势趋势说明未来几秒钟内的变化速度和程度进料流量达到任务要求偏差+/-0.5%且没有高报或低报情况下所连续持续的时间TI-6015是塔顶温度显示器塔顶温度历史趋势红色表示发生事故，进料任务事故为塔底蒸汽压力过低，可能原因是仪表或是管路堵塞红色表示发生事故，塔顶产量任务事故为回流量控制仪表失灵造成错误控制每次任务必有一次事故且只有一次事故塔底事故引起的塔底温度变化异常此时可能需要切换到手动调节以调节塔底蒸汽阀门切换手动后需要手动调节塔底蒸汽阀门以补偿热量事故会在一定时间内被（虚拟）排除达到任务要求且没有高报或低报情况下所连续持续的时间达4分钟即可提交提交前请填写正确的姓名和单位名称分析本次操作各项减分的原因思考与体会：1、操作或调整一个过程，最重要的原则是什么？2、出现意外情况，最重要的原则是什么？
