计算机网络技术项目二之任务一初识OSI参考模型VIP免费

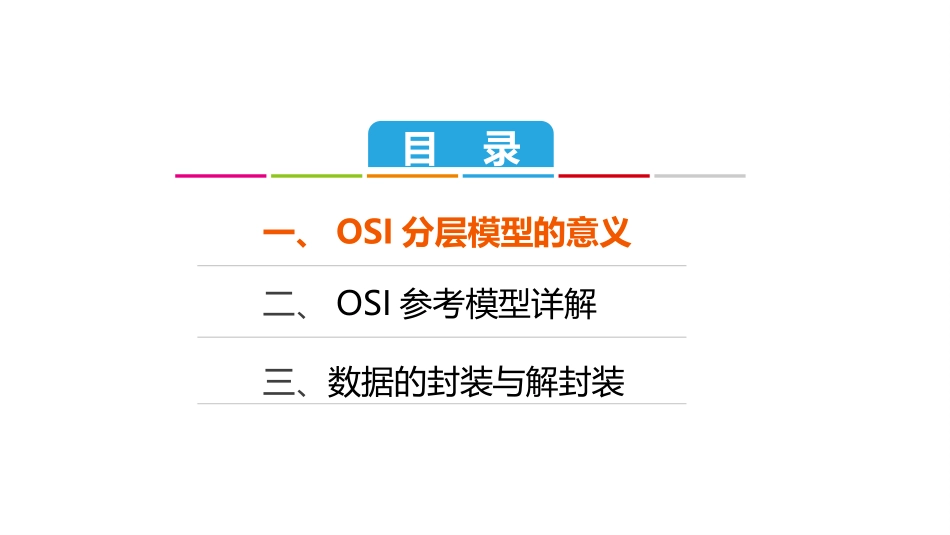

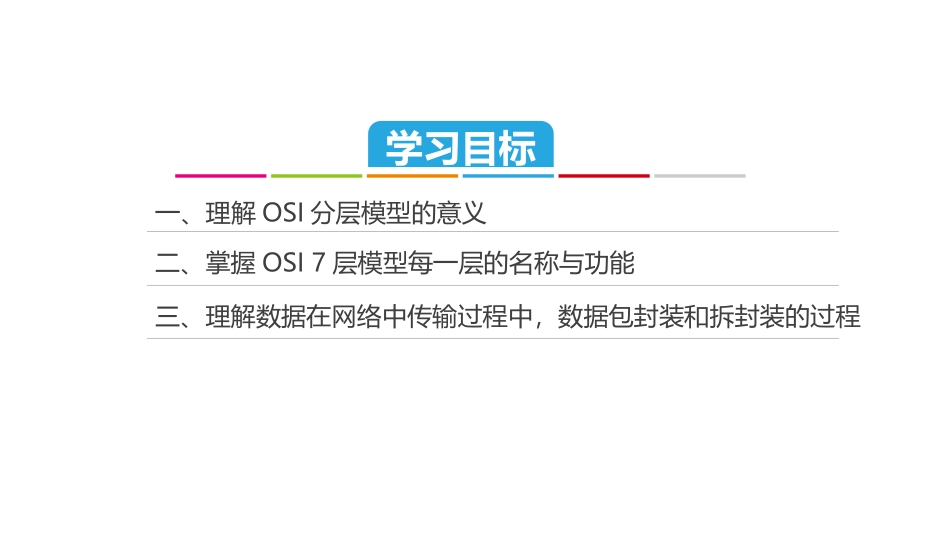

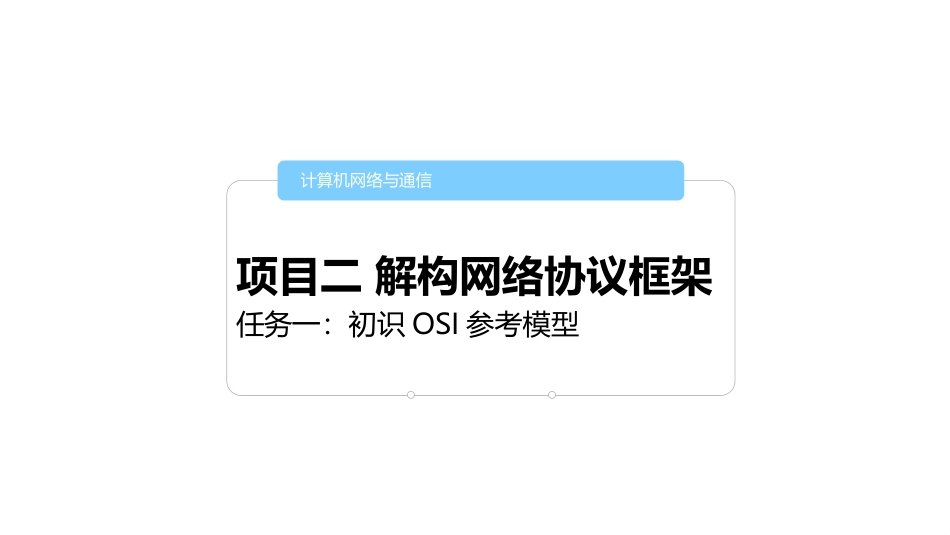

计算机网络与通信项目二解构网络协议框架任务一：初识OSI参考模型学习目标二、掌握OSI7层模型每一层的名称与功能一、理解OSI分层模型的意义三、理解数据在网络中传输过程中，数据包封装和拆封装的过程目录二、OSI参考模型详解一、OSI分层模型的意义三、数据的封装与解封装一、OSI分层模型的意义•数据通信Data一、OSI分层模型的意义•什么是协议？•为了使数据可以在网络上从源传递到目的地，网络上所有设备需要“讲”相同的“语言”•描述网络通信中“语言”规范的一组规则就是协议例如：两个人交谈，必须使用相同的语言，如果你说汉语，他说阿拉伯语……•数据通信协议的定义•决定数据的格式和传输的一组规则或者一组惯例@#&$％……一、OSI分层模型的意义•网络通信的过程很复杂•数据以电子信号的形式穿越介质到达正确的计算机，然后转换成最初的形式，以便接收者能够阅读•为了降低网络设计的复杂性，将协议进行了分层设计一、OSI分层模型的意义•分层设计的意义•用户服务层的模块设计可相对独立于具体的通信线路和通信硬件接口的差别•而通信服务层的模块设计又可相对独立于具体用户应用要求的不同例如：文件传输或电子邮件服务模块的设计，不必关心底层通信线路是光纤还是双绞线一、OSI分层模型的意义•服务•是网络中各层向其相邻上层提供的一组操作•面向连接的服务•先建立连接再传输数据，之后再断开连接•数据传输过程中，数据包不需要携带目的地址•保证数据传输的可靠性•无连接的服务•不需要事先建立连接，直接发送数据•每个报文都带有完整的目的地址•不保证报文传输的可靠性一、OSI分层模型的意义元素意义举例请求（Request）用户请求建立一个连接用户拨号指示（Indication）服务提供者向被呼叫方示意有人请求建立连接被呼叫用户电话振铃响应（Response）被呼叫方用来表示接受建立连接的请求被呼叫方摘机确认（Confirm）服务提供者通知呼叫方建立连接的请求已被接受呼叫方听到拨号音停止，对方摘机面向连接的服务在建立连接和断开连接过程中，使用以下几个服务元素一、OSI分层模型的意义11112222拨号2222，请求建立连接振铃，得到建立连接的指示摘机，对连接请求的响应听到振铃音停止，得到建立连接的确认连接已建立，这时可以通电话了关于面向连接和无连接的服务，在传输层协议中将有应用关于面向连接和无连接的服务，在传输层协议中将有应用二、OSI参考模型详解通信协议协议分层OSI7层模型通信的双方需要“讲”相同的语言网络通信的过程很复杂，为了降低复杂性1974年，ISO组织发布了OSI参考模型OSI(OpenSystemInternetwork)是开放的通信系统互联参考模型OSI(OpenSystemInternetwork)是开放的通信系统互联参考模型二、OSI参考模型详解写信人邮局运输部门收信人邮局甲地乙地二、OSI参考模型详解•邮局对于写信人来说是下层•运输部门是邮局的下层－－下层为上层提供服务•写信人与收信人之间使用相同的语言•邮局之间的约定－－同层次之间使用相同的协议二、OSI参考模型详解物理层物理层数据链路层数据链路层网络层网络层传输层传输层会话层会话层表示层表示层应用层应用层物理层协议数据链路层协议网络层协议传输层协议会话层协议表示层协议应用层协议比特帧报文TPDUSPDUPPDUAPDU1接口2接口3接口4接口5接口6接口主机A主机B数据单元二、OSI参考模型详解名称功能实例应用层用户接口HTTPTelnet表示层数据的表现形式、特定功能的实现如-加密ASCII、EBCDICJPEG会话层对应用会话的管理、同步操作系统/应用读取传输层可靠与不可靠的传输、传输前的错误检测、流控TCP、UDP网络层提供逻辑地址、选路IP数据链路层成帧、用MAC地址访问媒介、错误检测与修正802.3/802.2HDLC物理层设备之间的比特流的传输、物理接口、电气特性等EIA/TIA-232V.35三、数据的封装与解封装InternetHello!三、数据的封装与解封装IP包头Hello物理层数据链路层网络层传输层会话层表示层应用层比特帧报文段PDUHelloTCP/UDP头HelloIP包头LLC子层TCP/UDP头HelloIP包头LLC子层MAC子层TCP/UDP头HelloTCP/UDP头高层数据MAC子层LLC子层FCS三、数据的封装与解封装IP包头Hello物理层数据链路层网络层...
