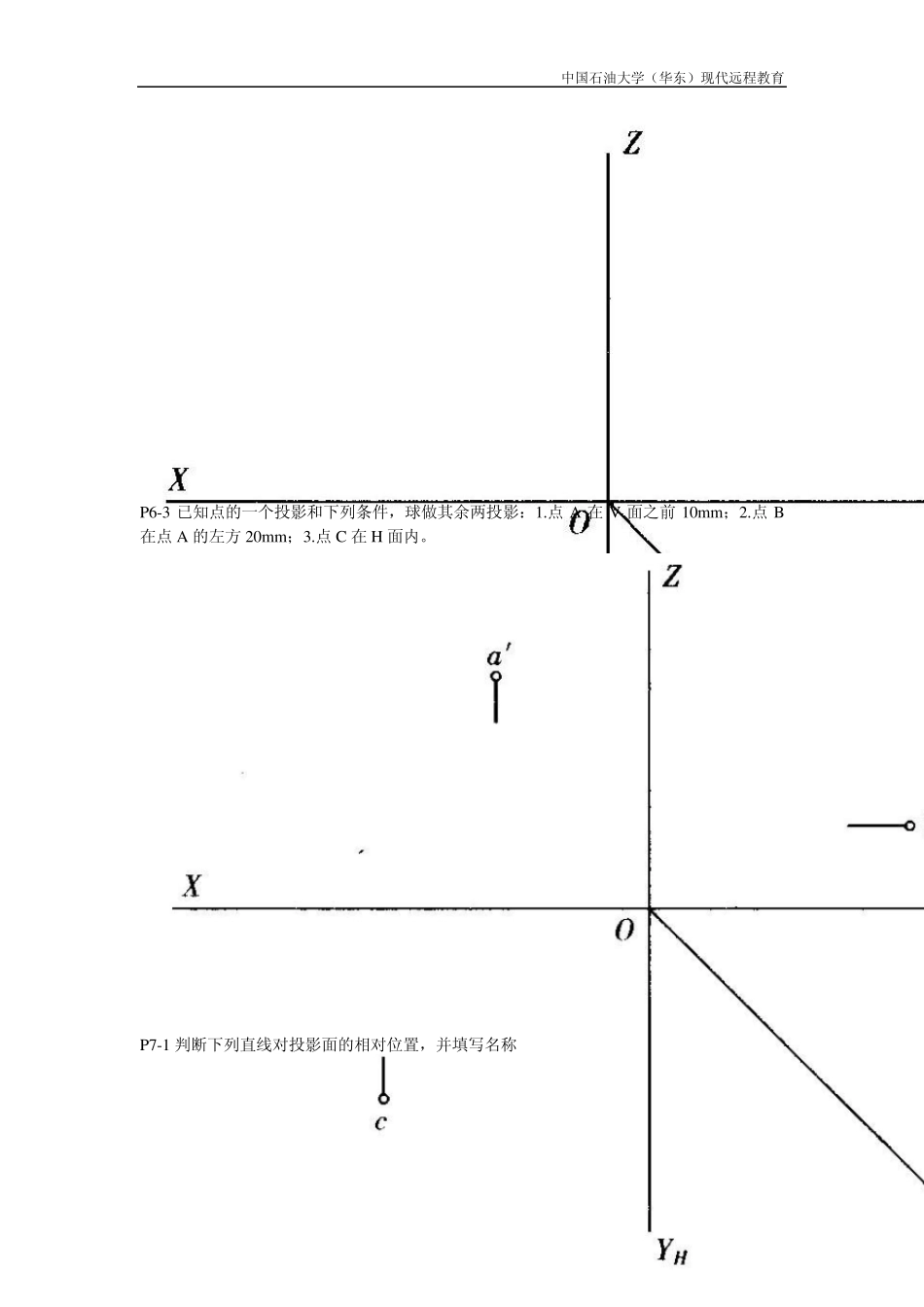

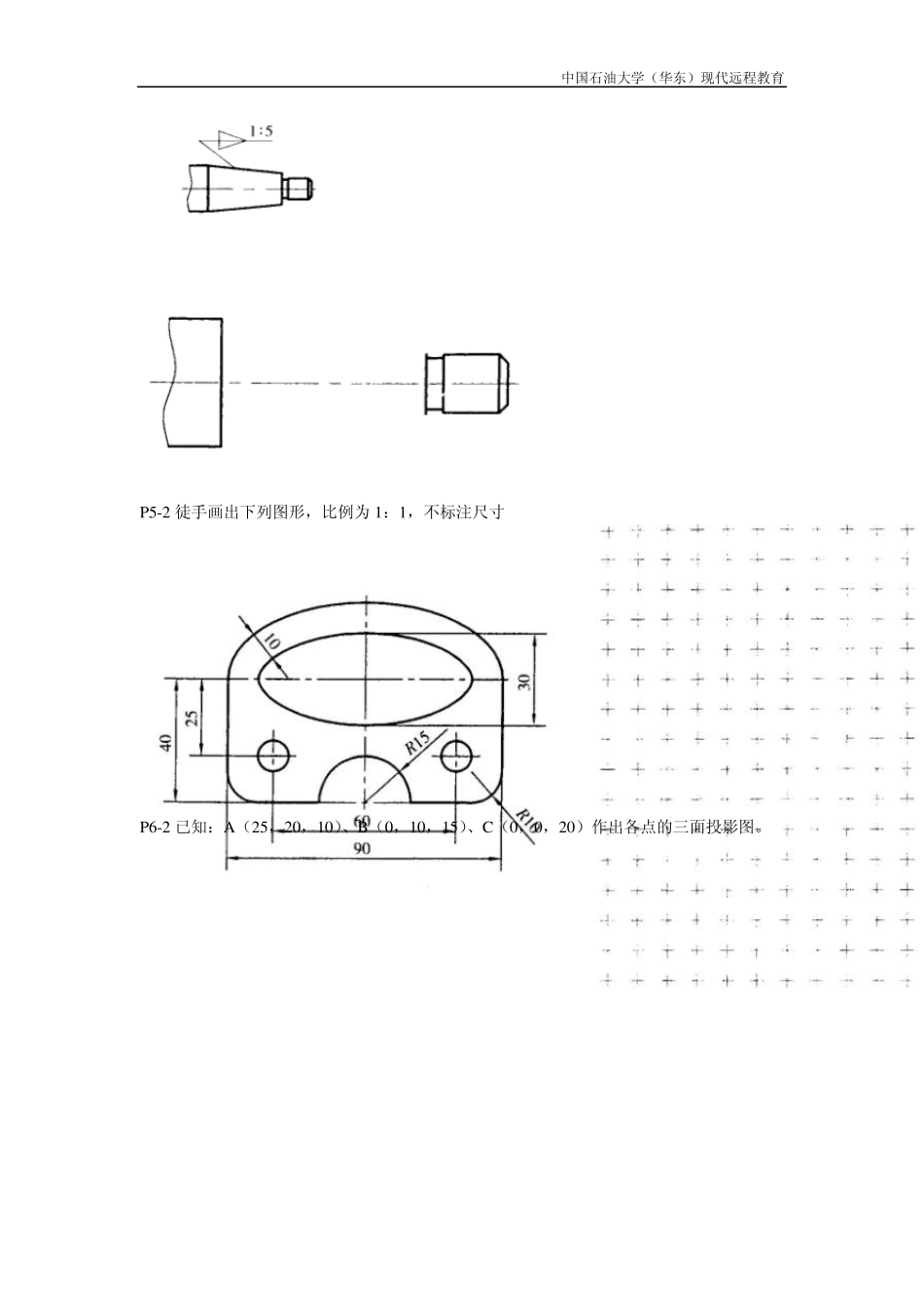

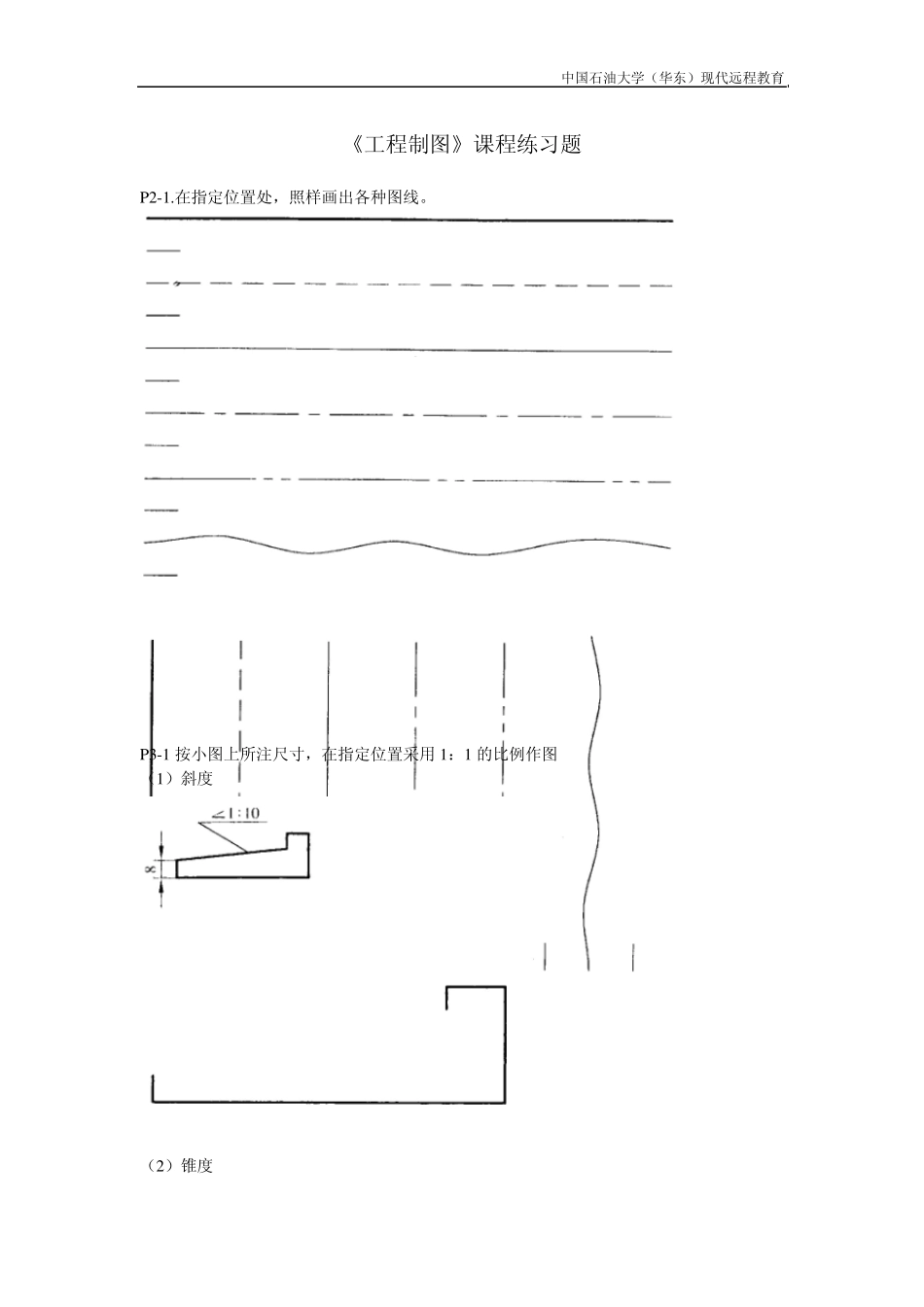

中国石油大学（华东）现代远程教育 《工程制图》课程练习题 P2-1.在指定位置处，照样画出各种图线。 P3-1 按小图上所注尺寸，在指定位置采用 1：1 的比例作图 （1）斜度 （2）锥度 中国石油大学（华东）现代远程教育 P5-2 徒手画出下列图形，比例为1：1，不标注尺寸 P6-2 已知：A（25，20，10）、B（0，10，15）、C（0，0，20）作出各点的三面投影图。 中国石油大学（华东）现代远程教育 P6-3 已知点的一个投影和下列条件，球做其余两投影：1.点A 在V 面之前10mm；2.点B在点A 的左方20mm；3.点C 在H 面内。 P7-1 判断下列直线对投影面的相对位置，并填写名称 中国石油大学（华东）现代远程教育 P7-2 依据下列条件作出各直线的三面投影。 1.正平线AB 长 20mm，距 V 面15mm，o30，且点 B 在点 A 的右下方； 2.铅垂线CD 长 20mm,，距 W 面15mm，点 D 在点 C 上方。 P7-3 在 AB 上取一点 E，使 AE=10mm，完成 E 点的三面投影。 中国石油大学（华东）现代远程教育 P8-2 1.如图，求出线段AB 的实长和对V 面的倾角 ； 2.已知直线CD 对H 面的倾角 o30，求其正面投影。 P8-3 判断平面与投影面的相对位置，并填写名称。 中国石油大学（华东）现代远程教育 P9-2 完成下列平面图形的两面投影： 1.等边三角形ABC 为水平面； 2.正方形DEFG 为正垂面。 中国石油大学（华东）现代远程教育 P9-3 补全平面图形ABCDE 的两面投影。 P9-4 在平面ABC 内取一点 K，使 K 点距 H 面15mm，距 V 面20mm。 中国石油大学（华东）现代远程教育 P10-2 过C 点作直线AB 的平行线CD，长度为20mm。 P10-3 已知 AB 与 CD 相交，点B 在 H 面内，点D 距 V 面 10mm，作出两直线的投影。 中国石油大学（华东）现代远程教育 P11-2 作两交叉直线AB 与CD 的公垂线EF，分别交AB、CD 于点 E、F，并标明 ABCD 间的真实距离。 P11-3 作出以 AC 为底的等腰三角形 ABC 的水平投影。 中国石油大学（华东）现代远程教育 P12-1 作一正平线MN 与AB、CD、EF 三直线均相交。 P12-2 已知 AB 为正平线，点 C 在 H 面内，作出等边三角形 ABC 的两面投影。 P13-1 判断下列线与面的相对位置（相交、平行、垂直） 中国石油大学（华东）现代远程教育 P13-3 求直线MN 与平面ABC 的交点K，并判断可见性。 P14-1 1.过点M 作一平面平行于平面DEF； 2.过...
