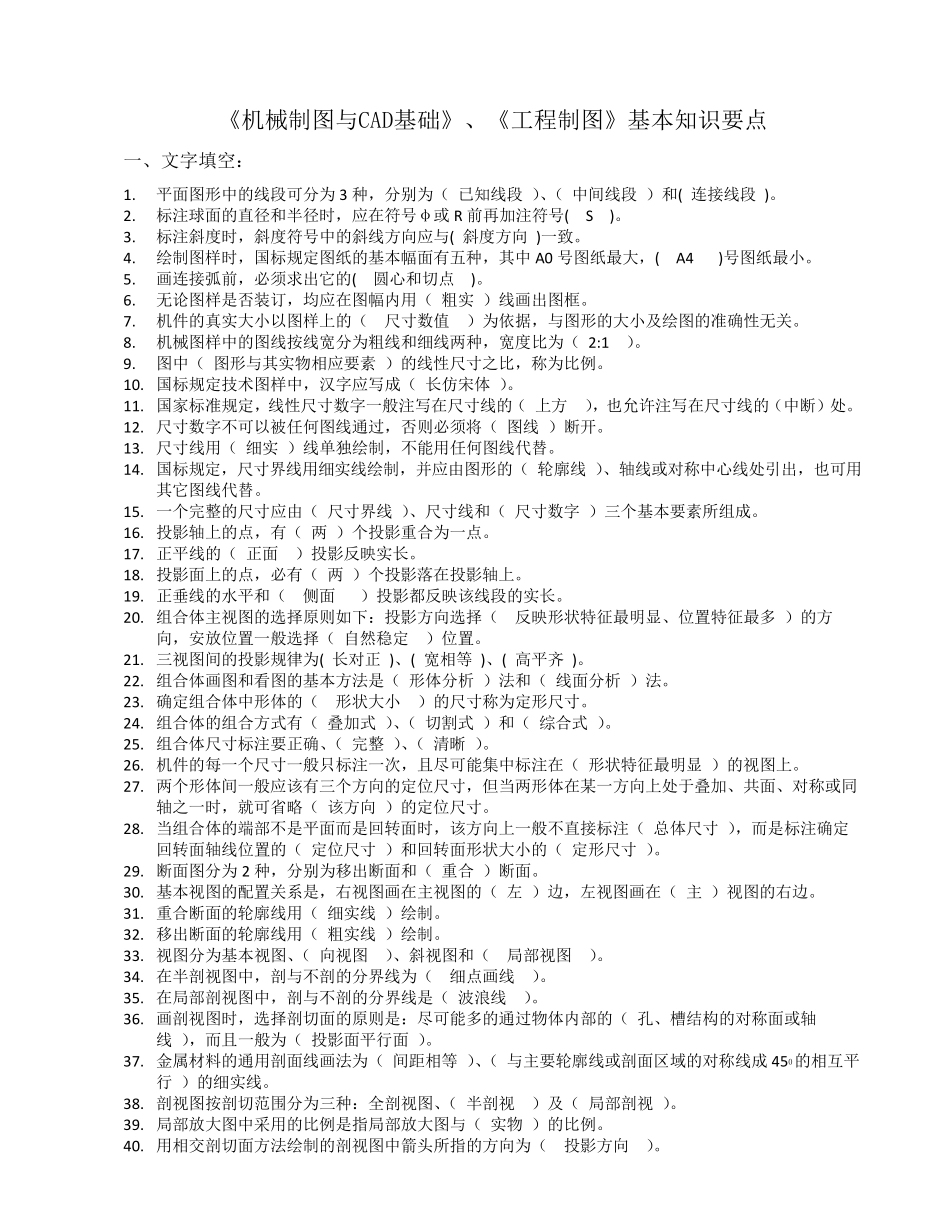

《机械制图与CAD基础》、《工程制图》基本知识要点 一、文字填空： 1. 平面图形中的线段可分为3 种，分别为（ 已知线段 ）、（ 中间线段 ）和( 连接线段 )。 2. 标注球面的直径和半径时，应在符号φ或 R 前再加注符号( S )。 3. 标注斜度时，斜度符号中的斜线方向应与( 斜度方向 )一致。 4. 绘制图样时，国标规定图纸的基本幅面有五种，其中A0 号图纸最大，( A4 )号图纸最小。 5. 画连接弧前，必须求出它的( 圆心和切点 )。 6. 无论图样是否装订，均应在图幅内用（ 粗实 ）线画出图框。 7. 机件的真实大小以图样上的（ 尺寸数值 ）为依据，与图形的大小及绘图的准确性无关。 8. 机械图样中的图线按线宽分为粗线和细线两种，宽度比为（ 2:1 ）。 9. 图中（ 图形与其实物相应要素 ）的线性尺寸之比，称为比例。 10. 国标规定技术图样中，汉字应写成（ 长仿宋体 ）。 11. 国家标准规定，线性尺寸数字一般注写在尺寸线的（ 上方 ），也允许注写在尺寸线的（中断）处。 12. 尺寸数字不可以被任何图线通过，否则必须将（ 图线 ）断开。 13. 尺寸线用（ 细实 ）线单独绘制，不能用任何图线代替。 14. 国标规定，尺寸界线用细实线绘制，并应由图形的（ 轮廓 线 ）、轴 线或对 称中心线处引 出，也可用其它图线代替。 15. 一个 完 整 的尺寸应由（ 尺寸界线 ）、尺寸线和（ 尺寸数字 ）三 个 基本要素所 组 成。 16. 投 影 轴 上的点，有（ 两 ）个 投 影 重 合 为一点。 17. 正 平线的（ 正 面 ）投 影 反 映 实长。 18. 投 影 面上的点，必有（ 两 ）个 投 影 落 在投 影 轴 上。 19. 正 垂 线的水 平和（ 侧 面 ）投 影 都 反 映 该 线段的实长。 20. 组 合 体主 视 图的选 择 原 则如 下 ：投 影 方向选 择 （ 反 映 形状 特 征 最明 显 、位 置 特 征 最多 ）的方向，安 放 位 置 一般选 择 （ 自 然 稳 定 ）位 置 。 21. 三 视 图间的投 影 规律 为( 长对 正 )、( 宽相等 )、( 高 平齐 )。 22. 组 合 体画图和看 图的基本方法 是（ 形体分析 ）法 和（ 线面分析 ）法 。 23. 确定组 合 体中形体的（ 形状 大小 ）的尺寸称为定形尺寸。 24. 组 合 体的组 合 方式 有（ 叠 加式 ）、（ 切割 式 ）和（ 综 合 式 ...
