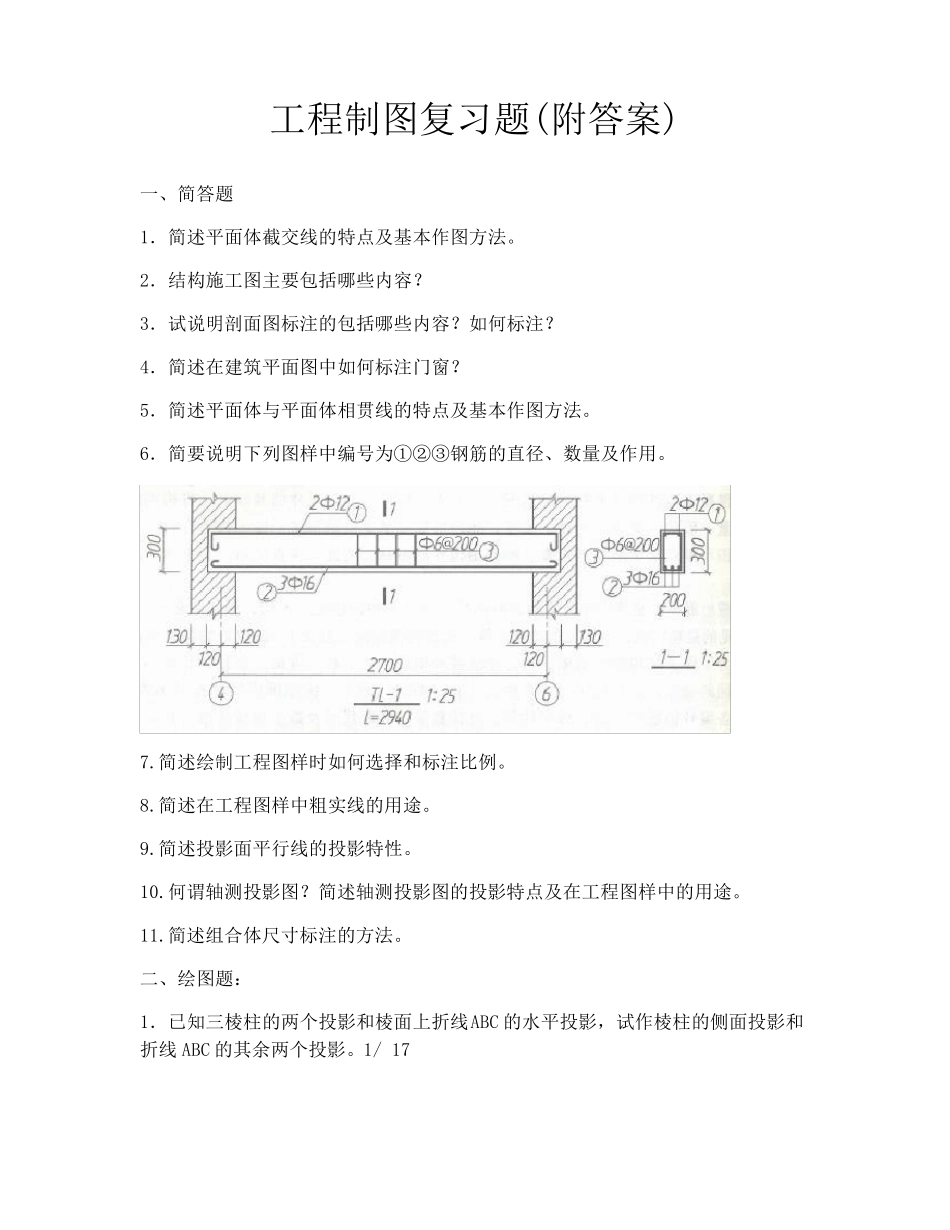

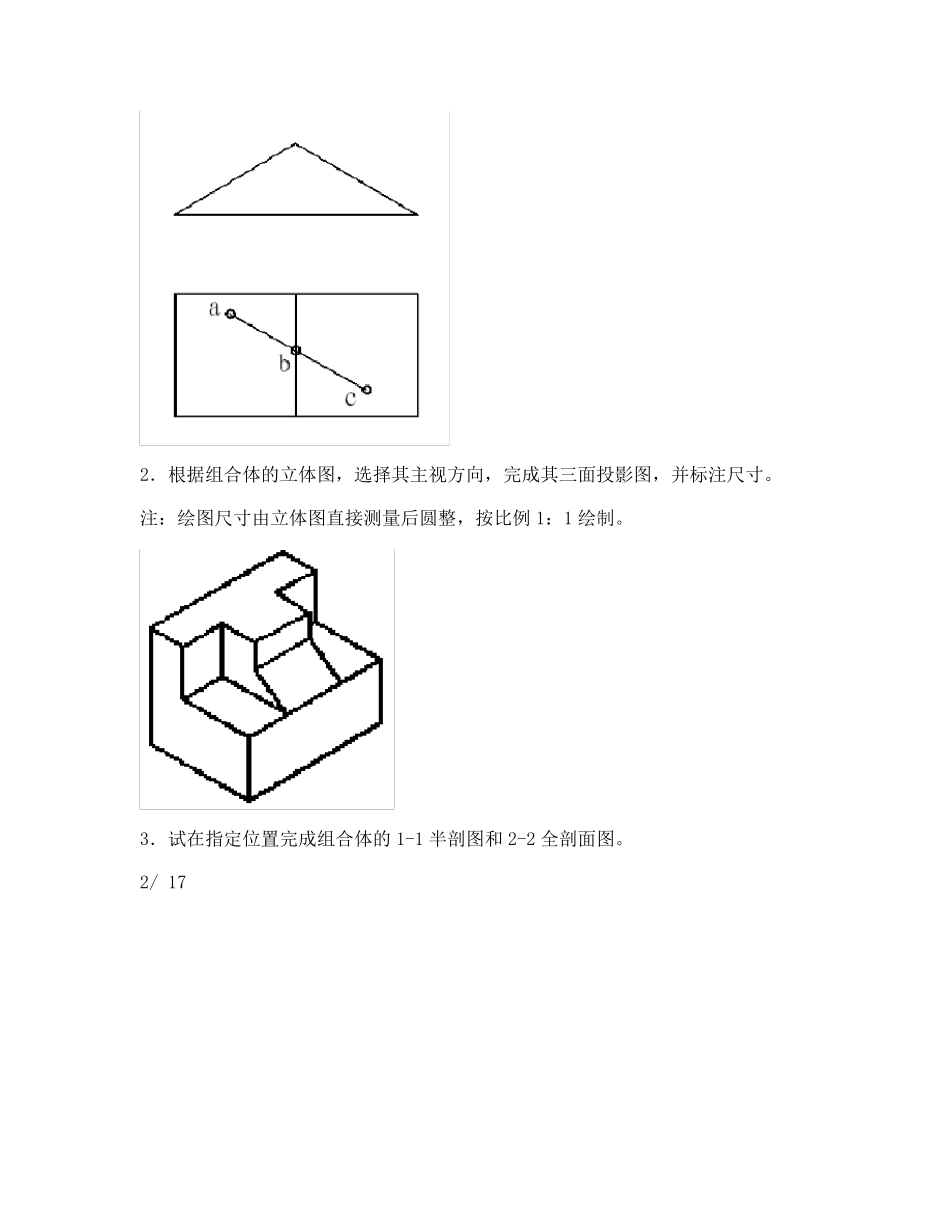

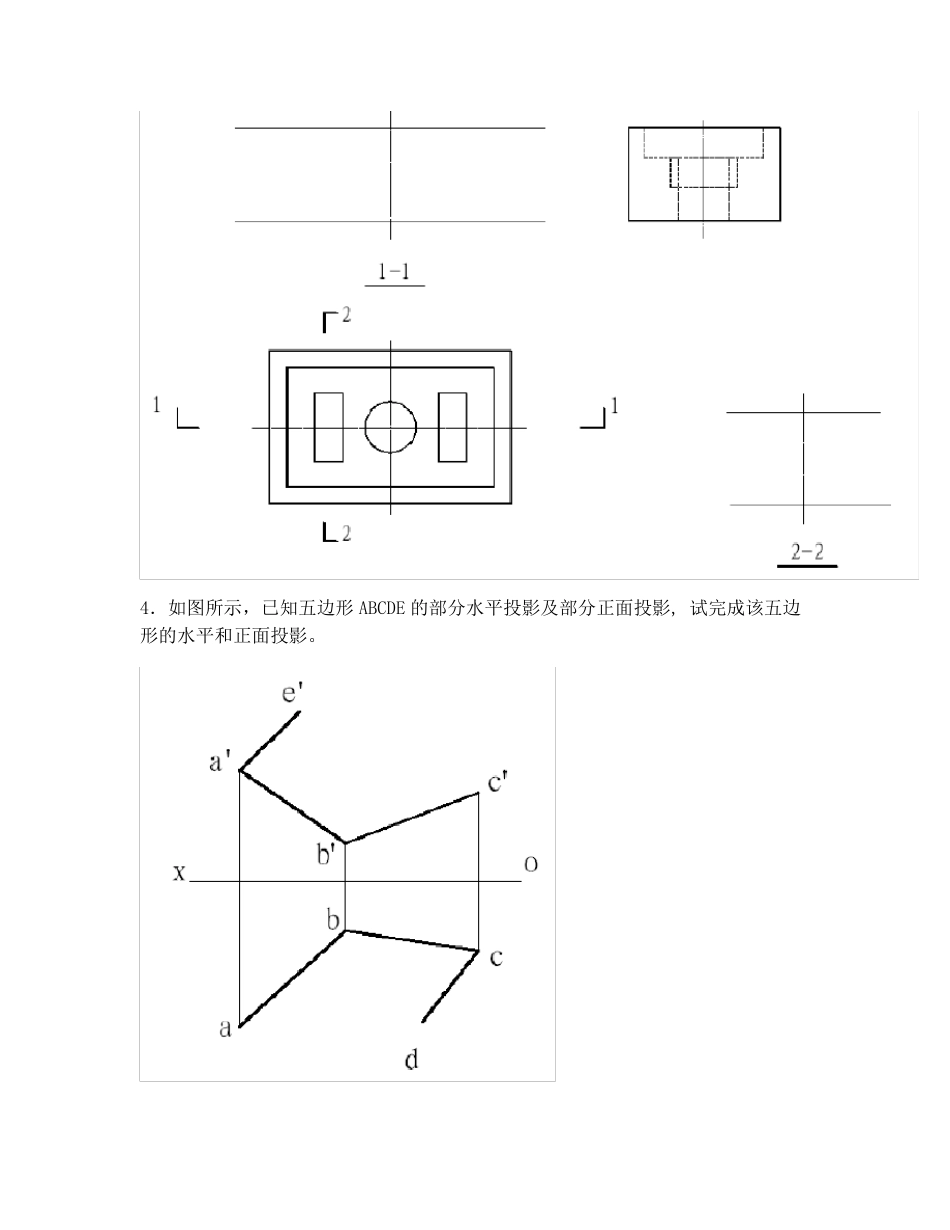

工程制图复习题(附答案) 一、简答题 1．简述平面体截交线的特点及基本作图方法。 2．结构施工图主要包括哪些内容？ 3．试说明剖面图标注的包括哪些内容？如何标注？ 4．简述在建筑平面图中如何标注门窗？ 5．简述平面体与平面体相贯线的特点及基本作图方法。 6．简要说明下列图样中编号为①②③钢筋的直径、数量及作用。 7.简述绘制工程图样时如何选择和标注比例。 8.简述在工程图样中粗实线的用途。 9.简述投影面平行线的投影特性。 10.何谓轴测投影图？简述轴测投影图的投影特点及在工程图样中的用途。 11.简述组合体尺寸标注的方法。 二、绘图题： 1．已知三棱柱的两个投影和棱面上折线ABC 的水平投影，试作棱柱的侧面投影和折线ABC 的其余两个投影。1/ 17 2．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。 注：绘图尺寸由立体图直接测量后圆整，按比例 1：1 绘制。 3．试在指定位置完成组合体的1-1 半剖图和 2-2 全剖面图。 2/ 17 4．如图所示，已知五边形ABCDE 的部分水平投影及部分正面投影, 试完成该五边形的水平和正面投影。 5．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。 注：绘图尺寸由立体图直接测量后圆整，底板倒角半径为 R5。按比例 1：1 绘制。 3/ 17 6．读懂下列投影图，试将正面投影图绘制为全剖视图。 4/ 17 7．如图所示，已知四边形ABCD 的水平投影及AB、BC 两边的正面投影, 试完成该四边形的正面投影。 8.已知正五棱柱被截切后的正面投影和部分侧面投影，试完成其水平投影，并补全侧面投影。 9.根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。 注：绘图尺寸由立体图直接测量后圆整，按比例 1：1 绘制。 5/ 17 10.试绘制1—1 断面图和 2—2 剖面图。 11.作钢筋混凝土梁的 1—1、2—2 断面图（比列 1︰10）。 12.画出 1—1、2—2、3—3 断面图（比例尺 1：1，材料为混凝土） 6/ 17 13. 试求平面与平面的交线，并判断可见性。 14.已知八棱柱被截切后的正面投影和侧面投影，试完成其水平投影。 7/ 17 15、1．试完成下列平面图形的水平投影和侧面投影。 参考答案 一、简答题： 1．简述平面体截交线的特点及基本作图方法。 参考答案：平面体的截交线是平面多边形。该多边形的各顶点是截平面与平面体相应棱线或底边的交点；多边形的各边是截平面与立体表面(棱面或底面)的交线，...
