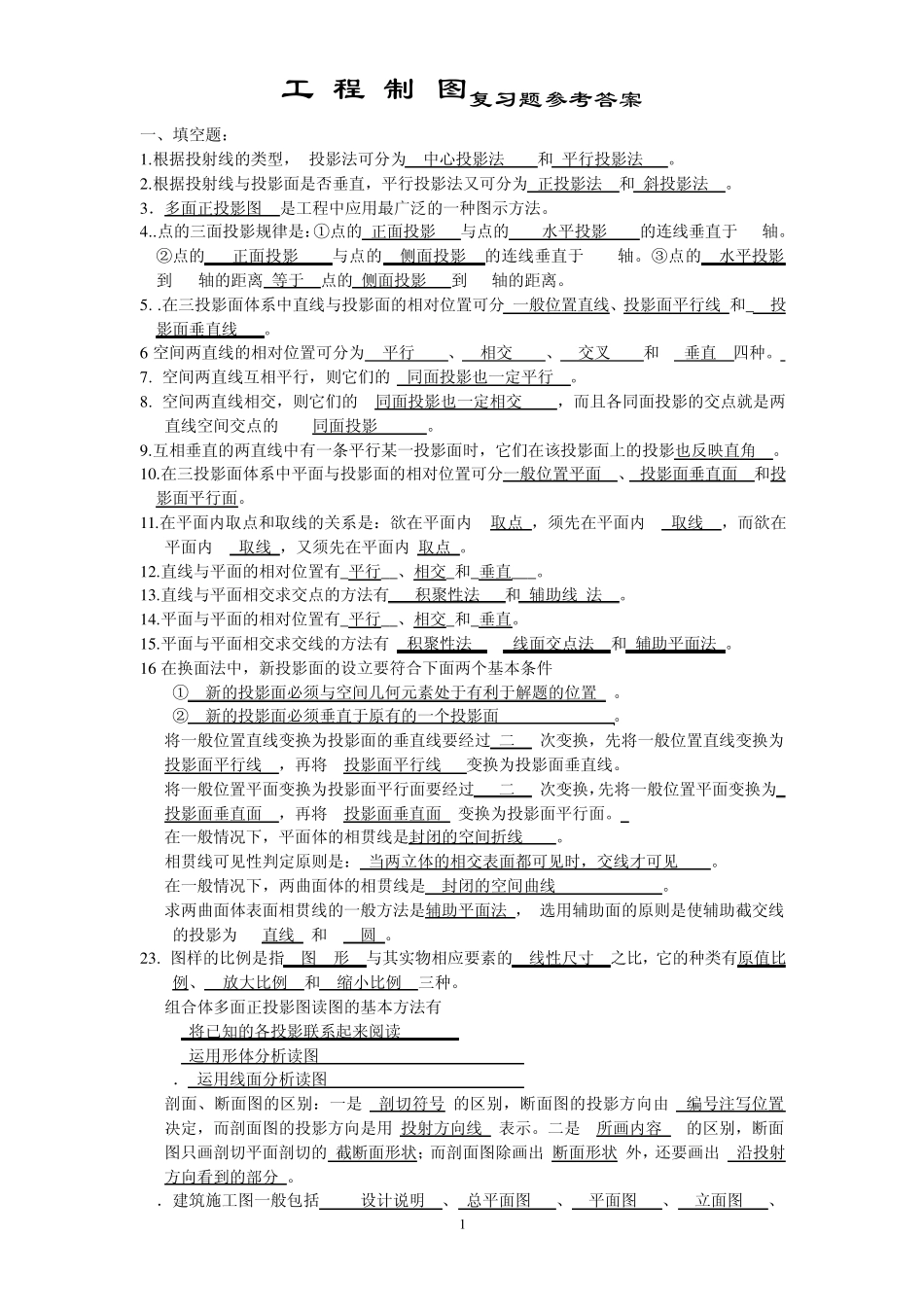

1 工 程 制 图复习题参考答案 一、填空题： 1 .根据投射线的类型， 投影法可分为 中心投影法 和 平行投影法 。 2 .根据投射线与投影面是否垂直，平行投影法又可分为 正投影法 和 斜投影法 。 3 ．多面正投影图 是工程中应用最广泛的一种图示方法。 4 ..点的三面投影规律是：①点的 正面投影 与点的 水平投影 的连线垂直于 OX轴。 ②点的 正面投影 与点的 侧面投影 的连线垂直于 OZ轴。③点的 水平投影 到 OX轴的距离 等于 点的 侧面投影 到 OZ轴的距离。 5 . .在三投影面体系中直线与投影面的相对位置可分 一般位置直线、投影面平行线 和_ 投影面垂直线 。 6 空间两直线的相对位置可分为 平行 、 相交 、 交叉 和 垂直 四种。 7 . 空间两直线互相平行，则它们的 同面投影也一定平行 。 8 . 空间两直线相交，则它们的 同面投影也一定相交 ，而且各同面投影的交点就是两直线空间交点的 同面投影 。 9 .互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角 。 1 0 .在三投影面体系中平面与投影面的相对位置可分一般位置平面 、 投影面垂直面 和投影面平行面。 1 1 .在平面内取点和取线的关系是：欲在平面内 取点 ，须先在平面内 取线 ，而欲在平面内 取线 ，又须先在平面内 取点 。 1 2 .直线与平面的相对位置有_ 平行_ _ 、相交_ 和_ 垂直_ _ _ 。 1 3 .直线与平面相交求交点的方法有 积聚性法 和 辅助线 法 。 1 4 .平面与平面的相对位置有_ 平行_ _ 、相交_ 和_ 垂直。 1 5 .平面与平面相交求交线的方法有 积聚性法 线面交点法 和 辅助平面法 。 1 6 在换面法中，新投影面的设立要符合下面两个基本条件 ① 新的投影面必须与空间几何元素处于有利于解题的位置 。 ②__新的投影面必须垂直于原有的一个投影面 __ 。 17将一般位置直线变换为投影面的垂直线要经过_二__ 次变换，先将一般位置直线变换为投影面平行线__，再将 投影面平行线_ 变换为投影面垂直线。 18.将一般位置平面变换为投影面平行面要经过___二__ 次变换，先将一般位置平面变换为_投影面垂直面__，再将 投影面垂直面 变换为投影面平行面。 19.在一般情况下，平面体的相贯线是封闭的空间折线 。 20.相贯线可见性判定原则是：_当两立体的相交表面都可见时，交线才可见____。 21.在一般情况下，两曲面体...
